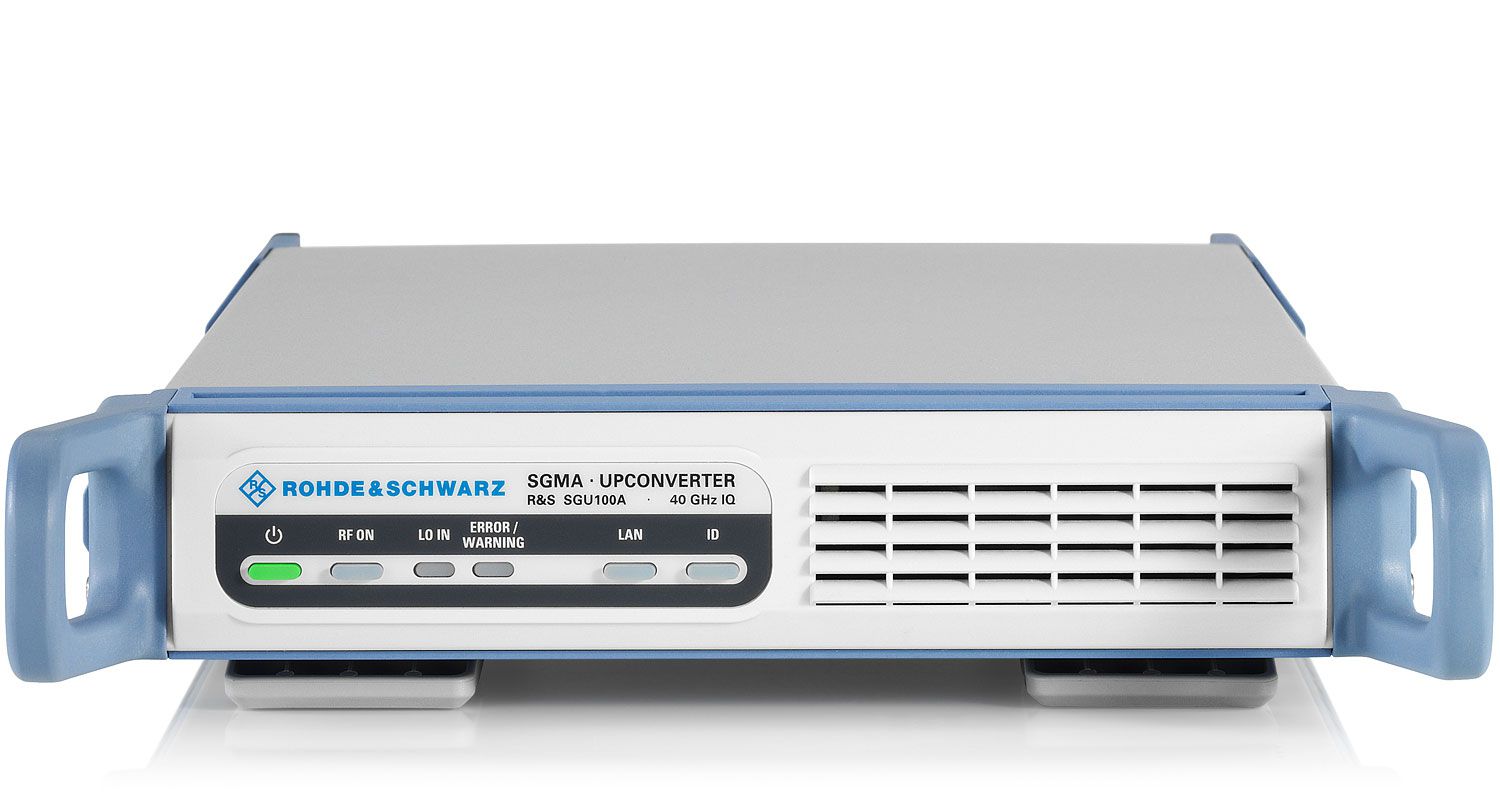

型号：SGU100A 名称：SGU100A SGMA 上变频器
型 号：SGU100A名 称：SGU100A SGMA 上变频器产品简介：R&S®SGU100A SGMA 上变频器可将频率扩展到 40 GHz。R&S®SGS100A 和 R&S®SGU100A 连接后可合二为一，通过 R&S®SGMA-GUI PC 软件实现远程控制及手动操作。这两个组合仪器与 R&S®SGS100A 提供相同的连接：单个射频输出覆盖整个频率范围，单个模拟 I Q 输入用于矢量调制。在此设置中，两台仪器之间自动且透明地分配所有任务，使用户感觉犹如操作一台仪器而非两台。结合 R&S®SGU100A，R&S®SGS100A 可覆盖 10 MHz 至 40 GHz
详细信息：
使用 R&S®SGU100A 上变频器将频率扩展到 40 GHz
合二为一：单个射频输出覆盖整个频率范围
无缝集成到现有的用户接口
市面上尺寸最小且功耗最低的产品
达到微波频率的高性能
简要技术参数 | ||
频率 | ||
频率范围 | 带 R&S®SGS-B106 选件 | 1 MHz 至 6 GHz |
带 R&S®SGS-B106 以及 R&S®SGS-B112 选件 | 1 MHz 至 12.75 GHz | |
带 R&S®SGS-B106 和 R&S®SGS-B112 选件 | 10 MHz 至 20 GHz | |
带 R&S®SGS-B106 和 R&S®SGS-B112 选件 | 10 MHz 至 40 GHz | |
带 R&S®SGS-B106V 选件 | 80 MHz 至 6 GHz | |
带 R&S®SGS-B106V 以及 R&S®SGS-B112V 选件 | 80 MHz 至 12.75 GHz | |
带 R&S®SGS-B106V 和 R&S®SGS-B112V 选件 | 10 MHz 至 20 GHz | |
带 R&S®SGS-B106V 和 R&S®SGS-B112V 选件 | 10 MHz 至 40 GHz | |
设置时间 | 具有 PCIe 远程控制 | |
仅 R&S®SGS100A | < 500 μs | |
R&S®SGS100A 以及 R&S®SGU100A | < 2 ms | |
针对外部参考的输入频率 | 集成到 R&S®SGS100A | 10MHz、100MHz、1000MHz |
电平 | ||
指定电平范围 | 针对 R&S®SGS100A | –10 dBm 至 +15 dBm (PEP)1) |
带 R&S®SGS-B26 选件 | –120 dBm 至 +15 dBm (PEP)1) | |
针对 R&S®SGS100A 以及 R&S®SGU100A | ||
50 MHz < f ≤ 12 GHz（旁通模式） | –10 dBm 至 +15 dBm (PEP)1) | |
12 GHz < f ≤ 20 GHz | –10 dBm 至 +17 dBm (PEP)1) | |
12 GHz < f ≤ 40 GHz，使用 R&S®SGU-B140/B140V | –10 dBm 至 +15 dBm (PEP)1) | |
针对 R&S®SGS100A 以及 R&S®SGU100A 和 R&S®SGU-B26 选件 | ||
50 MHz < f ≤ 12 GHz（旁通模式） | –100 dBm 至 +13 dBm (PEP)1) | |
12 GHz < f ≤ 20 GHz | –100 dBm 至 +15 dBm (PEP)1) | |
电平误差 | 设置特点：自动；温度范围介于 +18°C 至 +33°C | |
1 MHz ≤ f ≤ 3 GHz（仅 R&S®SGS100A） | < 0.5 dB | |
3 GHz < f ≤ 12.75 GHz（仅 R&S®SGS100A） | < 0.9 dB | |
12 GHz < f ≤ 20 GHz（R&S®SGS100A 以及 R&S®SGU100A），电平 > –30 dBm | < 0.9 dB | |
输出阻抗 VSWR（在 50 Ω 系统中） | 在整个频率范围内，使用 R&S®SGS-B26 | < 1.8 |
在整个频率范围内（R&S®SGS100A 以及 | < 1.7（测量值） | |
设置时间 | 具有 PCIe 远程控制，设置特点：自动 | |
仅 R&S®SGS100A | < 500 μs | |
R&S®SGS100A 以及 R&S®SGU100A | < 2ms（无需转换机械衰减器） | |
R&S®SGS100A 以及 R&S®SGU100A 和 R&S®SGU-B26 | < 25ms（需要转换机械衰减器） | |
频谱纯度 | ||
谐波 | 电平 ≤ 8 dBm，CW，I/Q 宽带“关” | < –30 dBc |
非谐波 | 电平 > –10 dBm2)，载波偏移 > 10 kHz， | < –76 dBc |
次谐波 | 电平 > –10 dBm2)，f ≤ 3 GHz | < –76 dBc |
宽带噪声 | 1 MHz ≤ f ≤ 6 GHz 和 10 MHz 载波偏移， | |
仅 R&S®SGS100A | < –145 dBc | |
R&S®SGS100A 以及 R&S®SGU100A | ||
CW，f ≤ 12 GHz | < –140 dBc（测量值） | |
CW，f > 12 GHz | < –142 dBc | |
CW，f > 19.5 GHz | < –139 dBc（典型值） | |
SSB 相位噪声 | 20 kHz 载波偏移，1 Hz 测量带宽 | |
f = 1 GHz | < –126dBc；–130dBc（典型值） | |
f = 10 GHz | < –106dBc；–11 dBc（典型值） | |
I/Q 调制 | ||
I/Q 调制器带宽（射频） | 100 MHz < f ≤ 2.5 GHz，I/Q 宽带 | 40% 的载波频率 |
2.5 GHz < f ≤ 12.25 GHz，I/Q 宽带 | 1 GHz | |
f > 12 GHz（R&S®SGS100A 以及 | 2 GHz | |
误差矢量 | 使用 16QAM 测量，滤波器根升余弦 α = 0.5，10 kHz 符号率 | |
f > 80 MHz，RMS，10 kHz 符号率（仅 R&S®SGS100A） | < (0.4% + 0.2% × f/GHz) | |
f > 12 GHz，RMS，10 MHz 符号率（R&S®SGS100A 以及 R&S®SGU100A） | < (2% + 0.04% × f/GHz) | |
ACLR | WCDMA 3GPP FDD，TM 1/64， | > 67 dB；69.5 dB（测量值） |
基带旁通模式 | ||
频率范围 | 1 MHz ≤ f ≤ 80 MHz | |
指定电平范围 | 仅 R&S®SGS100A | –5 dBm 至 +15 dBm |
带 R&S®SGS-B26 选件 | –120 dBm 至 +15 dBm | |
远程控制 | 使用罗德与施瓦茨仪器驱动程序 | PCIe（单通道） |
使用 SCPI 1999.5 或兼容的命令集 | 以太网 (TCP/IP) 10/100/1000BaseT | |
使用 SCPI 1999.5 或兼容的命令集 | USB 2.0 | |
通用数据 | ||
功耗 | 仅 R&S®SGS100A | 70 W（测量值） |
仅 R&S®SGU100A | 40 W（测量值） | |
尺寸 | W × H × D，每个装置 | 250mm × 52.5mm × 401mm |
重量 | 装备齐全 | 4.0 kg (8.82 lb) |
