激光器电路调整

Surelite OPO Plus隶属于世界知名的专业激光器生产厂商Continuum，该类激光主要应用于光声成像、生物样品激发、光谱学、二极管激光模拟、双色粒子图像测速等。根据实际应用需求，该公司提供多种型号供用户选择。Surelite OPO Plus激光主要由2部分组成，分别是泵浦激光以及光参量振荡器（OPO），要使激光输出达到最佳状态，则需对泵浦激光光斑进行优化和OPO光路进行调整以及最后输出波长的校正，以下以  Surelite I-10型号进行优化。

第一，调节Surelite YAG，使得输出光斑为均匀且对称的圆（激光直接打到光斑纸正面显示）。将532倍频晶体取下，调节谐振腔后向晶体的上下或俯仰旋钮，使得前后晶体对称（观察输出光斑圆整性以验证）。

第二，调节Surelite OPO Plus的光路，最后获得均匀且能量高的圆环。将激光参数中电压设置为1.28kv,延迟时间250μs，检测基频（1064nm）能量，并记录为P₀。将532倍频晶体装回激光器，将倍频晶体方向调偏，调至绿光最强后再调节激光的电压以及延迟时间，使得532泵浦激光的能量小于1mJ。

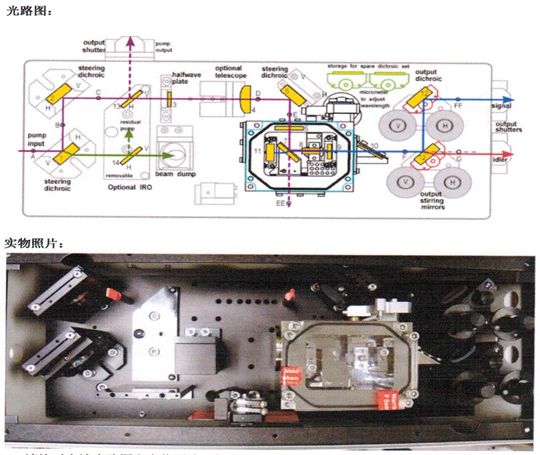

                                            图1光路图和实物照片

第三，对比图1光路图和实物照片，在照片中找到光路图上相应的镜片及其位置。将调试专用的alignment Jip放置C处，红色荧光纸（贴层透明胶带）面朝向镜片#2，后可在红色荧光纸上看到532nm激光光斑，调整镜片#1，使532nm激光在C处关于Jig上小孔对称。同理将aligment Jig放在D处，调整镜片#2，使532nm激光在D处关于Jig上的小孔对称。如图2所示。将C处alignment Jig的红色荧光纸面背向镜片#2，调整#9（OPO）输出镜，使从OPO反射回去的532nm激光在C处关于Jig上小孔对称，如图3所示。

                            图2 Alignment Jig位置                                            图3调整#9号镜

第四，在位置#13放上Fold Mirror，调整YAG的倍频晶体，使泵浦能量与出厂报告上的数据一致或略低，记录此时的能量，记录为P₁，P₁应有P₀的50%，然后移去Fold Mirror，此时计算机控制的SLOPO激光波长设置为800nm，OPO应能出光。优化#11位置，如图4所示，使得输出光斑能量最强且圆整，离开OPO约2m处观察光斑，可看到一组同心圆环，圆心处光斑最强，图5所示为OPO的谐振腔失调，需调节11号镜的水平调节螺丝，使左侧亮区慢慢移向中心。

                               图4 调节#13号镜位置                   图5谐振腔失调后OPO输出光斑

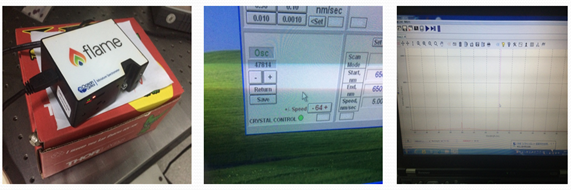

    最后，需要对OPO出光波长进行校准。选择一个光谱仪，将光谱仪进光口侧对OPO出光激光，调整光谱仪进光口角度直至光谱仪能测到激光即可。查看光谱仪上波长与计算机控制的SLOPO激光波长设置一致，若光谱仪上显示高于软件设置，点击计算机控制SLOPO激光软件左下角的减号，若光谱仪上显示低于软件设置，则点击加号，直至两波长一致后，点击Save，如图6所示。

                                                         图6 激光波长校准
