光纤连接头清洁的重要性

对于一个做光学实验的同学来说，清洁光纤连接头是最基本也是至关重要的一项本领。在光学实验中，即使光纤连接器插头的端面粘有肉眼看不见的污物或小颗粒，都有可能导致光信号被隔断，或者引起反射波对光纤造成损伤，甚至会损坏光源，对整个实验系统造成重大损害。因此，在光纤连接器连接之前，必须对光纤连接器插芯、法兰等进行清洁。特别是，对于要求洁净度高、多连接头转换的光纤环路实验，每一个光纤头及其对应的连接法兰都必须保证彻底的干净。另外，在我接触的实验当中，高峰值功率的脉冲光所要进入的光纤环路也有必要保证光纤头的绝对干净。

第一次听到上述观点，只是师兄对我说的一句“做实验要把光纤头和法兰都清理干净”的话语，当时我对此并没有特别深切的体会，它只是停留在我的脑海中并没有引起我的关注。但是后来，在实验过程受了教训、吃了大亏才意识到“细节决定成败”这不是空洞口号，而是真理、是“千里之堤溃于蚁穴”的致命之处。

下面我想以自己实验中的教训和经验实例来展开说明，并借“光电汇征文”的大平台和大家分享一下自己的实验心得。

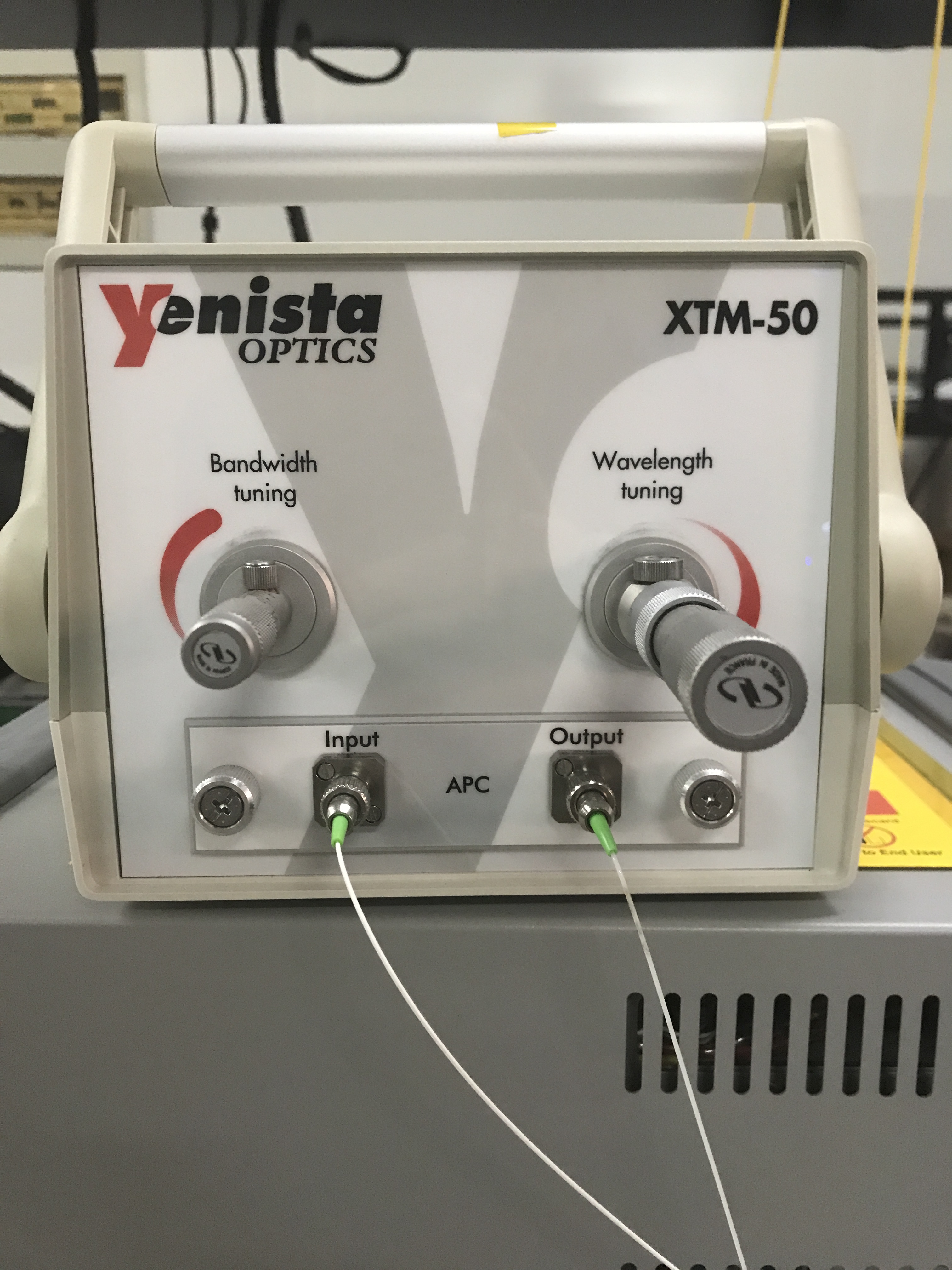

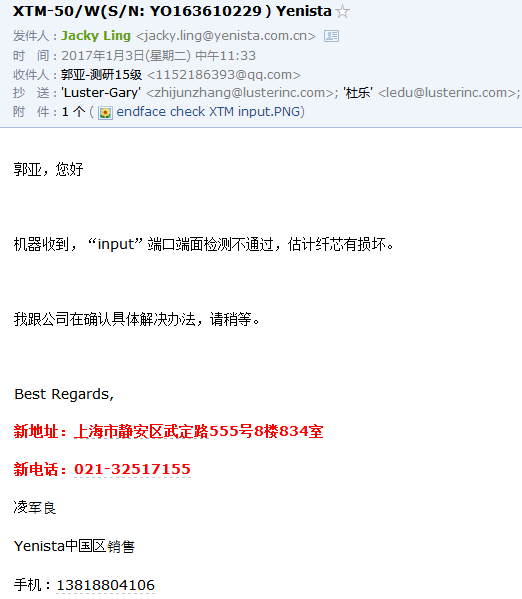

教训实例1：2016年11月份到货实验室的“XTM-50 – Highly Selective Tunable Filter with adjustable bandwidth”可调谐光滤波器。但是，在2016年12月份就送到了中国区总代理那边（上海）去检修。图1（a）滤波器实物图；图1（b）厂家技术反馈的检修结果。

                                   1(a)                                                                1(b)

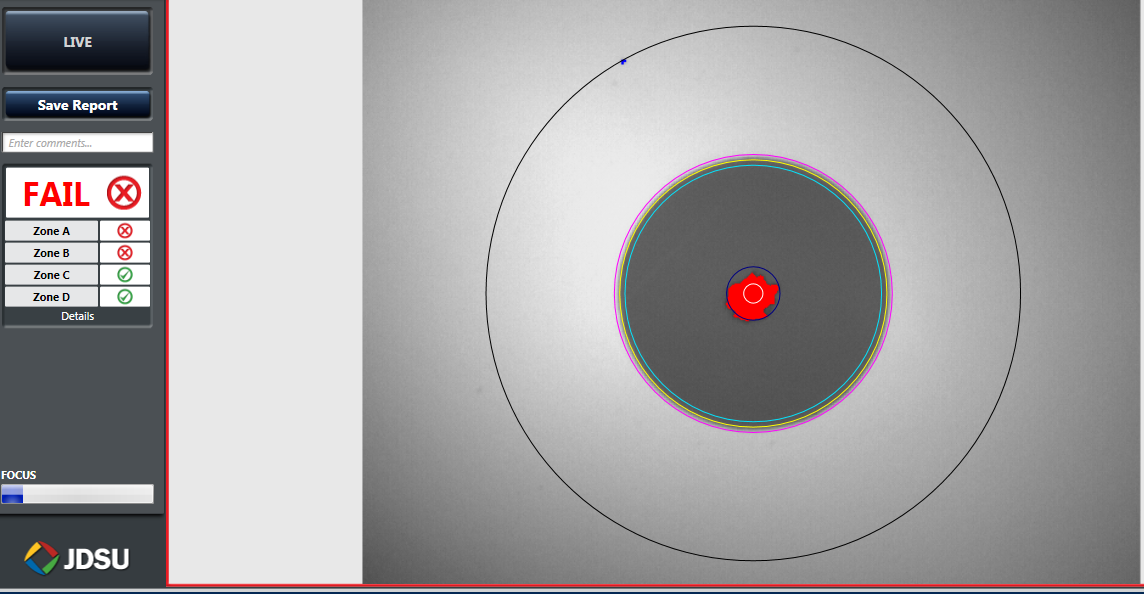

                                              图二：“input”端口端面检测不通过，估计纤芯有损坏。

     最终的定论：输入滤波器的脉冲峰值功率大且光纤头不干净致使光纤头纤芯损坏。对于高功率的状态下，光纤连接头处轻微的灰尘都能致使纤芯烧坏。

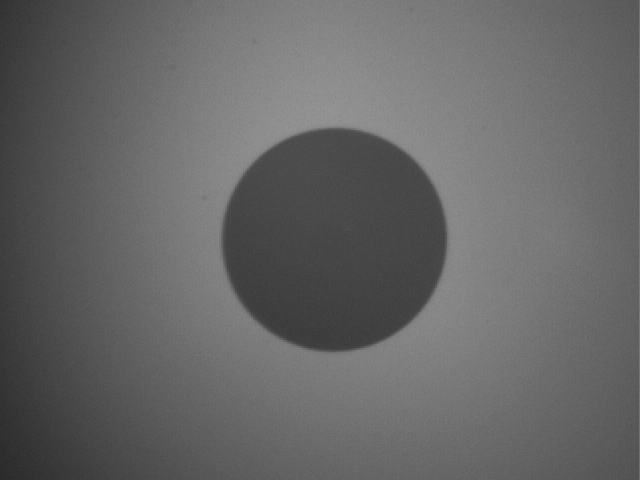

         图三：维修后重新熔接的新光纤头纤芯端面

研一刚到实验室的第一天，师兄就给我们说：师弟你们要先学会看光纤头、擦光纤头、连接光纤头。当时真的没有在意，现在吃了亏、得了教训才记住：光纤头一定要绝对的干净。现在的我也经常给师弟、师妹说起我这个教训，希望他们不要重蹈覆辙，不要再走一些不必要的弯路。

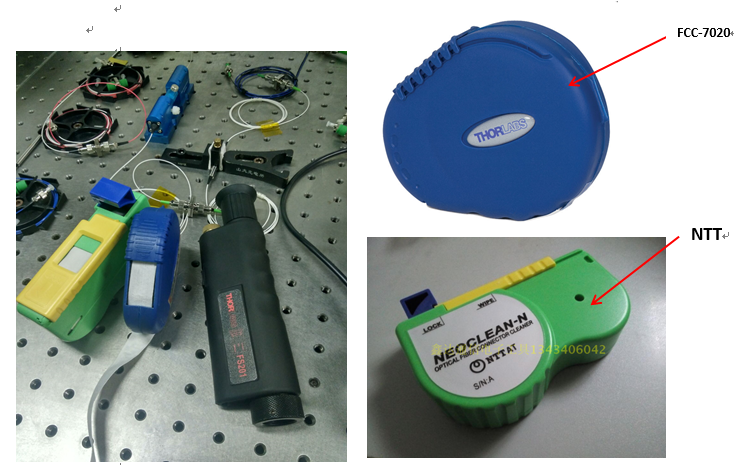

目前，实验室里多是使用THORLABS公司生产的光纤检测镜并配合通用光纤接头清洁器(FCC-7020)进行清洁光纤接头。而我所获得的第二个经验是：新发现的另一种光纤接头清洁器，如下图中的日本“NTT”光纤端面清洁器。经使用对比，“NTT”清洁效果较“FCC-7020”好很多，淘宝上也可以很方便买到。

经验实例2：对于多连接头的复杂光纤环路，怎样保证每个光纤连接头处的洁净度？通过怎样的检验方式才能呈现、确保光纤环路每一处法兰连接点都是绝对干净的？

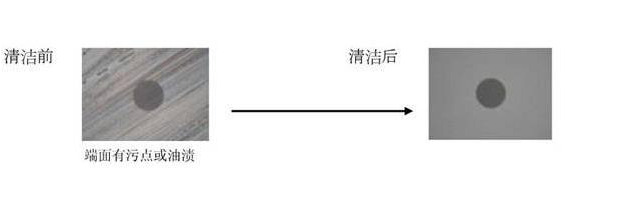

有时候，光纤连接头的纤芯即使通过光纤检测镜观察和光纤接头清洁器的擦拭也不能保证绝对的干净。下面结合自己的实验经验和大家分享一种精准度较高的检测方法，能更好的检测光纤环路各种连接的洁净度。

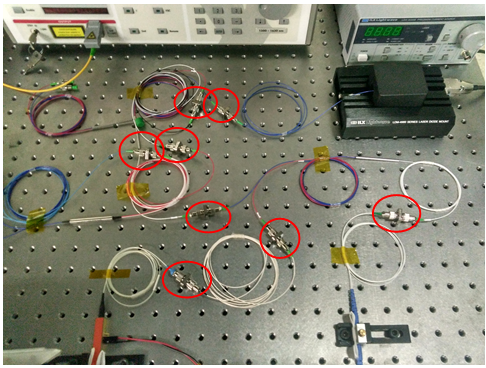

                               图四：光纤环路装置实例图

具体的操作方法为：用一个宽谱的光源滤波后输入到光纤环路中，光纤环路的终端接入光谱仪中看滤波后的光谱图。如果滤波后的光谱图有毛刺、毛边的成分（如下图的毛刺、毛边），说明光纤环路中有不干净的光纤连接处。利用本方法也可依次排查到具体的哪个连接头处的问题。

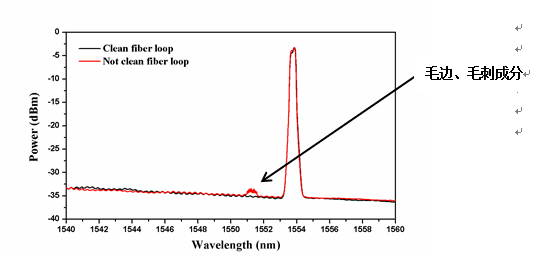

                           图五：光谱对比结果图

这是我实验期间的一些教训和实验心得，借此机会和大家分享一下，希望对做光学实验的同学有一些参考
