福晶科技研制的自由空间型隔离器工作波长涵盖可见光 - 红外波段，拥有常规型、双级型、可调型和偏振无关型等多种型号，平均承受功率最大可达100W，该类隔离器能有效保持光纤激光器等激光系统的稳定性。本产品可根据客户需求进行定制，包括工作波长、尺寸、承受功率等。

光隔离器根据它的物理原理可以分为偏振相关隔离器以及偏振无关隔离器两大类。偏振相关型隔离器又称为法拉第隔离器，由输入偏振元件、法拉第旋转器以及输出偏振元件三部分组成，其中输入与输出偏振元件的偏振态夹角为45°。福晶科技研制的自由空间型隔离器工作波长涵盖可见光 - 红外波段，拥有常规型、双极型、可调型和偏振无关型等多种型号，平均承受功率最大可达100W，该类隔离器能有效保持光纤激光器等激光系统的稳定性。本产品可根据客户需求进行定制，包括工作波长、尺寸、承受功率等。

技术参数：

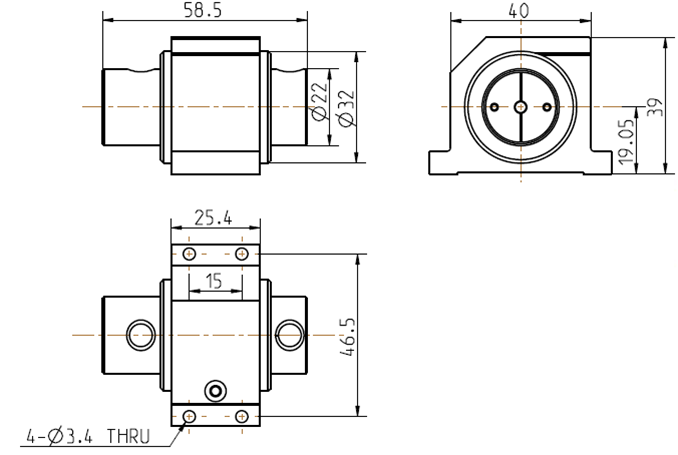

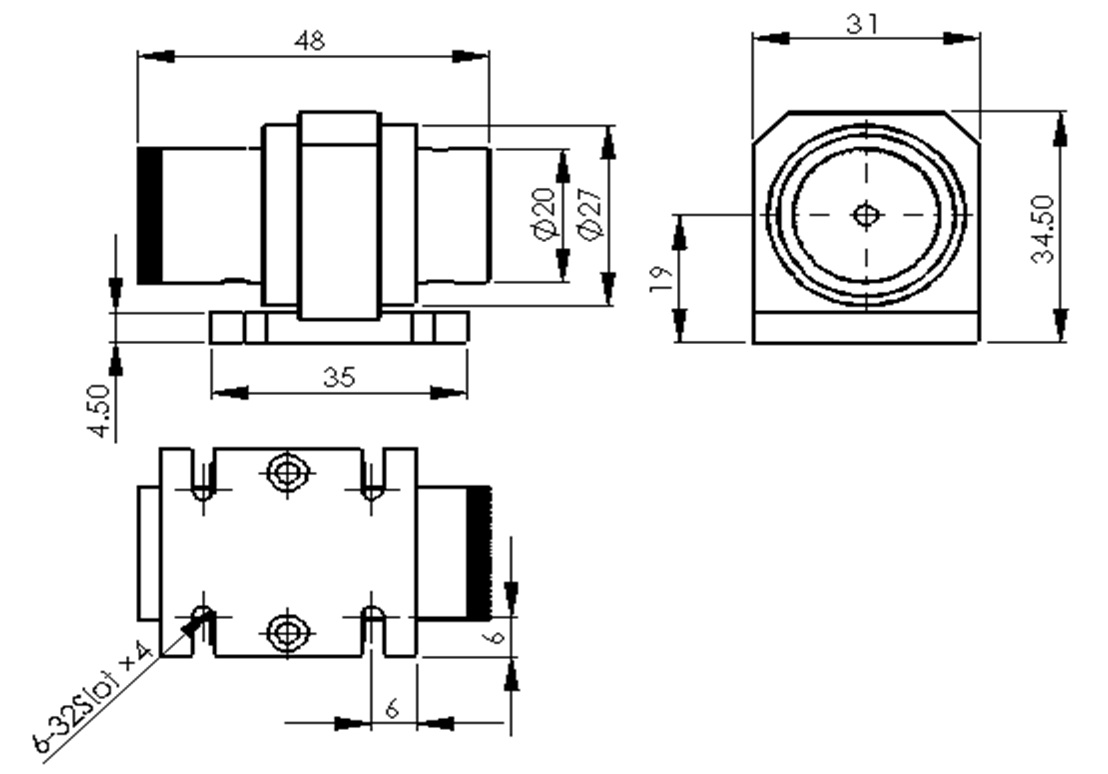

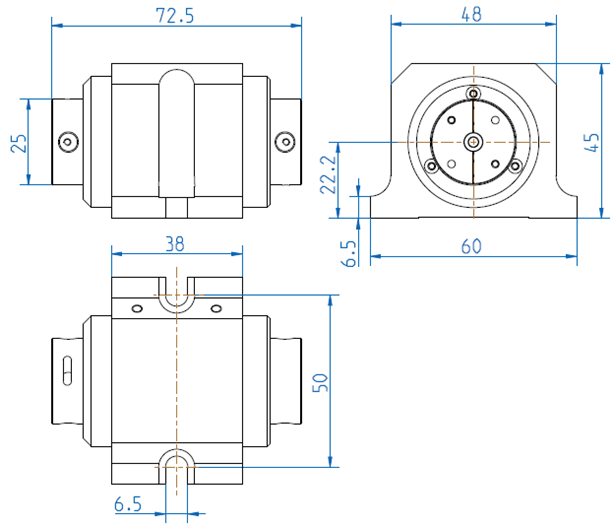

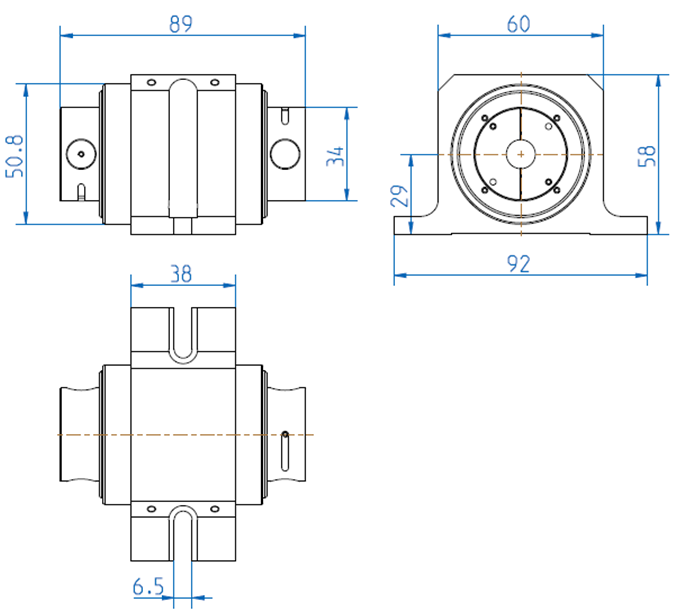

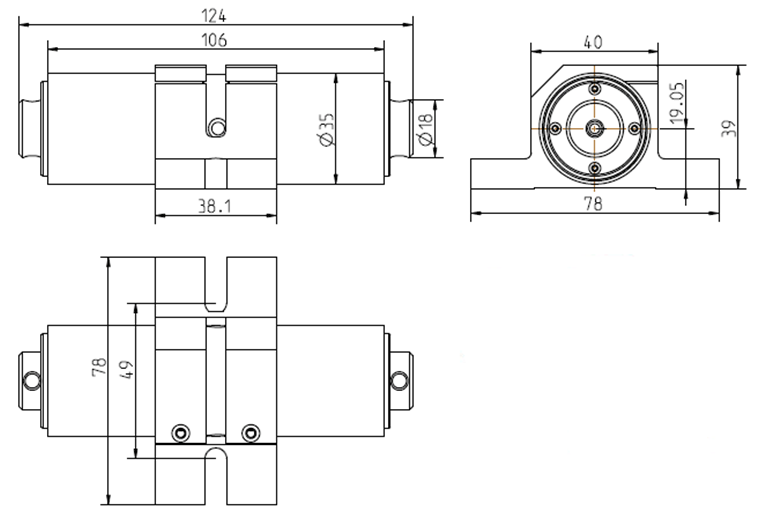

外观尺寸（单位mm）：

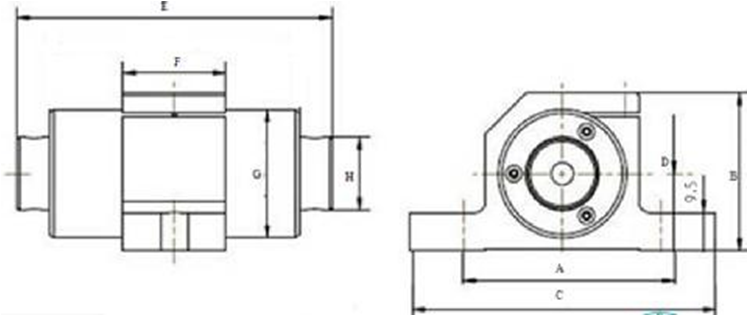

@400-1000nm：

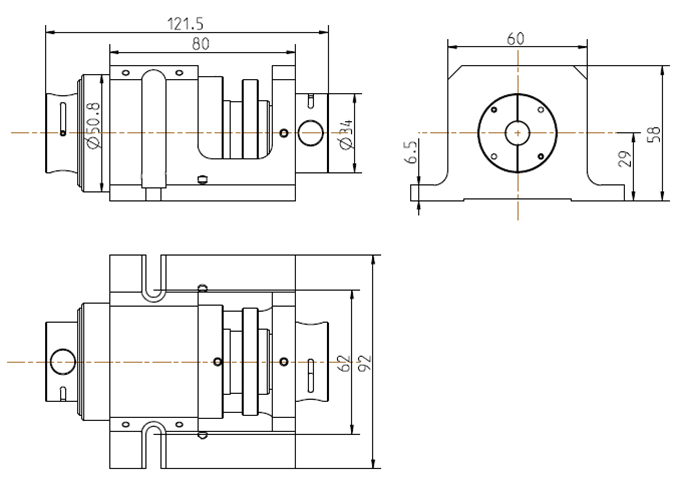

可调型（@500-800nm）：

@1010-1080nm（通光孔径≤5）：

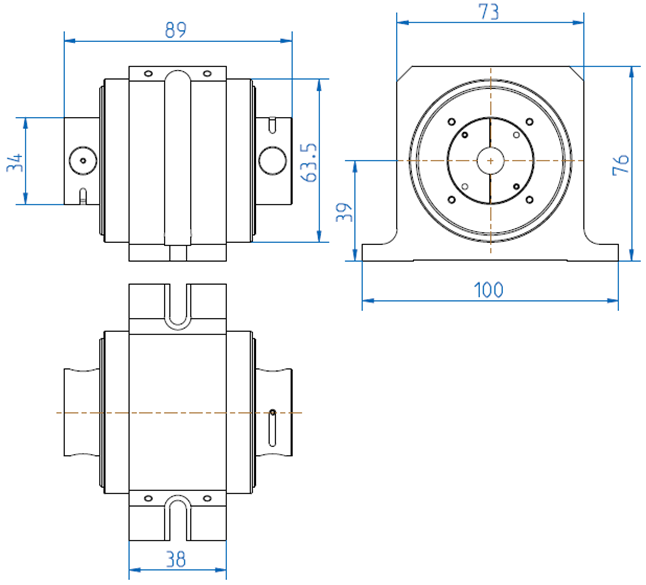

@1010-1080nm（通光孔径8/10mm）：                            @1010-1080nm（通光孔径12mm）：

双极（@1030/1064nm）：

@1319nm：                                                                                   其他波长：

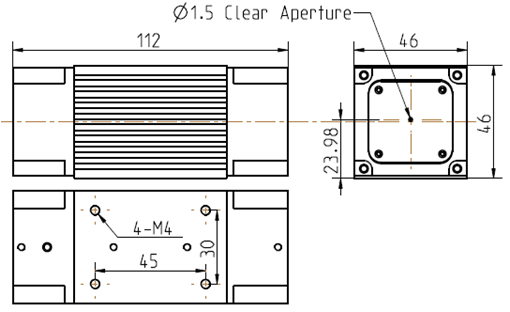

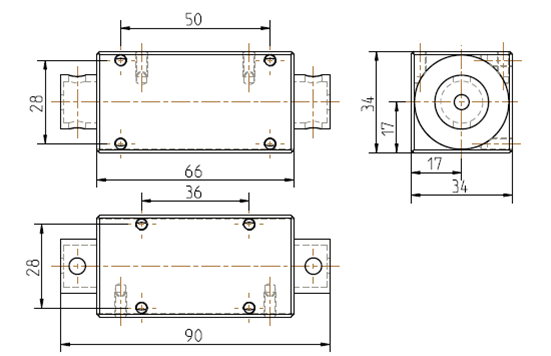

偏振无关型（常规尺寸）：                                                  偏振无关型（通光孔径1.5mm）：

例如: 产品型号HPISO-FS-50-8-1030代表隔离器的平均承受功率为50W，通光孔径为8mm，中心波长1030nm。

例如: 产品型号HPISO-DS-30-3-1064代表隔离器的平均承受功率为 30W，通光孔径为3mm，中心波长为1064nm。

例如: 产品型号 HPISO-AB-100-5-550-750 代表隔离器的平均承受功率为100W，通光孔径为5mm，波长可调谐范围为550-750nm。

例如: 产品型号 HPISO-PI-30-3-1064代表隔离器的平均承受功率为30W，通光孔径为3mm，中心波长为1064nm。

1、简介

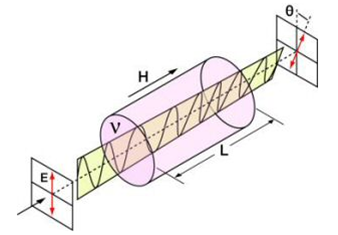

   法拉第旋转器是光隔离器的主要组成部分之一。基于法拉第效应，通过法拉第旋转器后的光束偏振面会发生角度为θ的旋转，旋转角度θ=vBL，其中v为磁光介质的维尔德常数，B为磁场强度，L为磁光介质的长度。对于光隔离器而言，其中的法拉第旋转器旋转角度需要达到45°。

2、法拉第旋转器

   光隔离器中重要组成部分之一的法拉第旋转器中的磁光介质具备高维尔德常数、低吸收系数、低非线性折射率以及高损伤阈值等特性。在700-1100nm波段最常见的磁光材料是掺铽玻璃与TGG晶体，而YIG晶体则是红外波段最常见的磁光材料，特别是在1300-4000nm范围内。

    法拉第旋转器在保持光束偏振态的同时使光束产生非互易性地旋转。也就是无论正向还是反向通过旋转器，光束的偏振面都朝同一方向旋转45°，而旋转方向仅取决于旋转器中磁场强度的方向。因此，当光束往返通过法拉第旋转器时，光束偏振面相对于入射时旋转了90°。这也是光隔离器具备高隔离度的根本原因。

3、隔离器

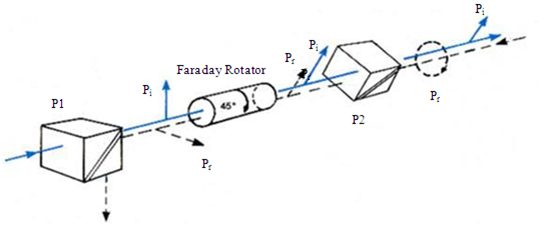

   光隔离器根据它的物理原理可以分为偏振相关型隔离器以及偏振无关型隔离器两大类。偏振相关型隔离器又称为法拉第隔离器，由输入偏振元件、法拉第旋转器以及输出偏振元件三部分组成，其中输入与输出偏振元件的偏振态夹角为45°。

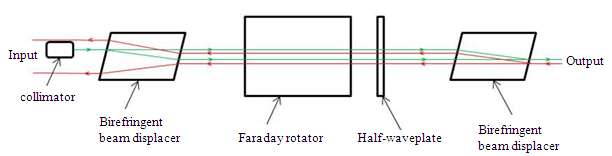

    偏振相关型隔离器通常用于自由空间光学系统中，因为在这类光学系统中往往要保持光源的偏振态。而在光纤光学这类非保偏系统中，光束的偏振方向是杂乱无章的，此时固定的偏振角度会引起系统中的损耗。偏振无关型隔离器通常用于光纤激光系统中，其能够有效维持光学系统的频率稳定性。目前这类光纤激光器在工业加工领域有着广泛的应用。偏振无关型隔离器主要由双折射晶体，法拉第旋转器以及波片或者旋光片组成。
