产品特点：
²双路50MHz锁相环
²双路50MHz锁相放大器
²双路高频，高性能信号发生器
²50kHz PLL带宽和完整的参数控制
²4个可配置的PID控制器
²易于使用HF2PLL Advisor和PID Advisor工具进行传递函数分析
²集成有频率响应分析仪，FFT频谱分析仪和示波器
²应用包（可选择）：开尔文探针力显微镜，Q-Control，双频共振跟踪（DFRT），边带分析仪
²PLL谐波模式
²PID控制器自动调整
²频率偏差和损耗输出（无抖动）
²包含图形用户界面和编程界面

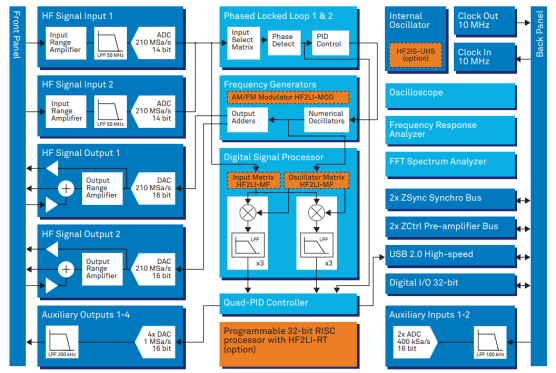

设备原理图：
应用领域：
²原子力显微镜（AFM）
²扫描隧道显微镜（STM）
²扫描近场光学显微镜（SNOM）
²微电机系统（MEMS）
²磁共振力显微镜（MRFM）
²谐振器表征
²传感器和执行器
²频率梳：时间参考定义
²半导体表征和测试

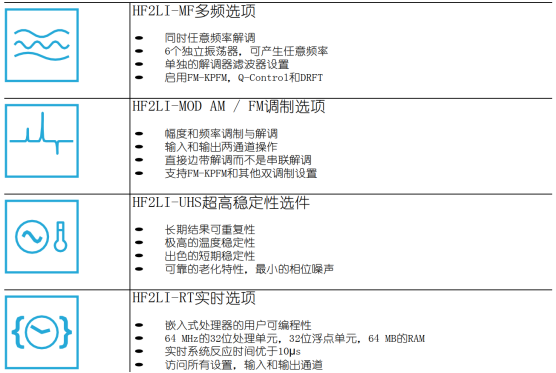

应用包概述：
图形界面：
技术指标：
一般指标 | |
设备尺寸 | 45 x 35 x 10 cm(19英寸机架) |
重量 | 6.2kg |
供电 | 110V-120V，220-240V，50/60Hz |
PLL的操作和性能 | |
恒定激励 | 支持 |
恒定振幅（自动增益控制） | 支持 |
Q-Control | yes，可带MF选项 |
开尔文探针力显微镜 | yes，可带MF和MOD选项 |
频率范围 | 1Hz to 50MHz |
中心频率 | 1Hz to 50MHz |
PLL带宽 | 16Hz to 50kHz（>1MHz） |
相位噪声 | -10dBc/Hz(在100kHz和100Hz的间隔) |
高频信号输入 | |
频率范围 | 0.8μHz-50MHz |
输入噪声电压 | 5nV√Hz(>10kHz) |
动态储备 | 120dB |
输入全范围灵敏度 | 1nV to 1.5V |
A/D转换 | 14bit，210MSa/s |
高频信号输出 | |
频率范围 | DC-50MHz |
输出范围 | ±10mV,±100mV,±1V,±10V |
信号加法器 | ±10V，DC to 50MHz |
D/A转换 | 16bit，210MSa/s |
解调器和参考 | |
解调器数量 | 6个双相解调器 |
输出采样率 | USB：最高460kSa/s |
时间常数 | 1μs to 500s |
测量带宽 | 80μHz to 200KHz |
录波器斜率（dB/Oct） | 6,12,18,24,30,36,42,48 |
参考频率 res. | 0.8μHz |
参考相位res. | 1.0μ° |
