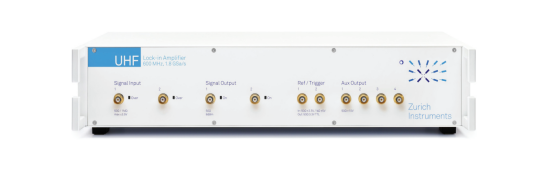

600MHz锁相放大器UHFLI
产品特点：
²600MHz工作频率
²4nV√Hz输入噪声，100dB动态贮存，最短30ns时间常数
²8个解调器，可拓展至8个振荡器
²集成有示波器，参数化扫描仪，成像模块和FFT频谱分析仪
²支持LabVIEW、.NET、MATLAB、C和Python的编程接口

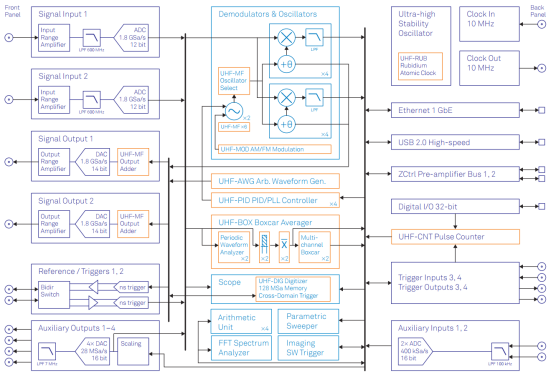

设备原理图：

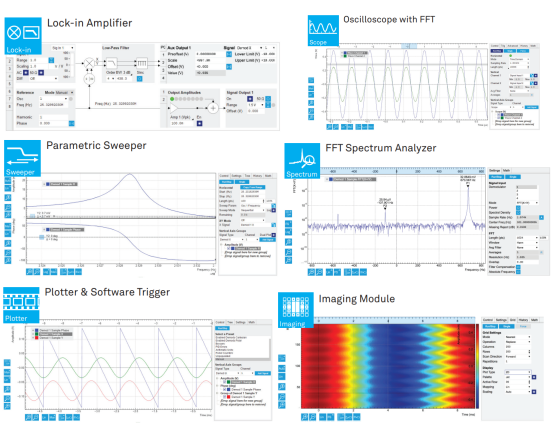

LabOne用户界面：

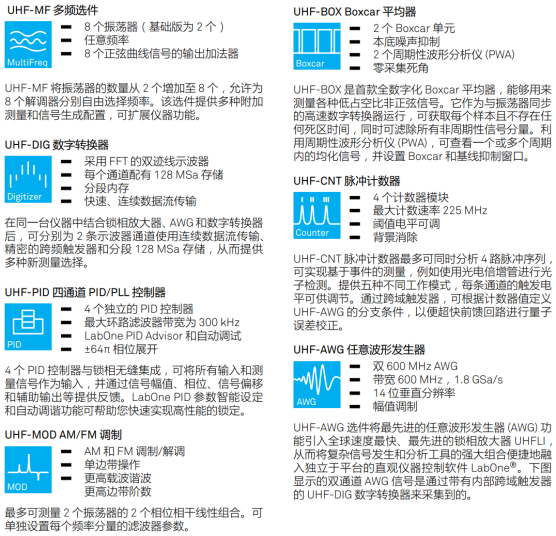

升级选件：
技术指标：
设备尺寸 | 28.3 x 23.2 x 10 cm |
重量 | 6.4kg |
供电 | 100-240V，50/60Hz |
接口 | 前面板BNC接口，后面板SMA接口 |
超高频信号输入 | |
频率范围 | DC-600MHz |
输入阻抗 | 50Ω or 1MΩ||18pF |
输入噪声电压 | 5nV√Hz（>100kHz） |
动态储备 | 100dB |
A/D转换 | 12bit，1.8GSa/s |
输入全范围灵敏度 | 1nV to 1.5V |
超高频信号输出 | |
频率范围 | DC-600MHz |
输出范围 | ±150mV,±1.5V(high-Z) -12.5dBm,7.5dBm(50Ω) |
D/A转换 | 14bit，1.8GSa/s |
解调器和参考 | |
解调器数量 | 8个双相解调器 |
输出采样率 | Gbit LAN：2MSa/s total USB：100kSa/s total |
时间常数 | 30ns to 76s |
测量带宽 | 80μHz to 5MHz |
录波器斜率（dB/Oct） | 6,12,18,24,30,36,42,48 |
参考频率 res. | 6μHz |
参考相位res. | 1μ° |
参考/触发 | 2个双向、2个输入、两个输出接口 |
辅助和其他指标 | |
辅助输出 | 4通道，±10V，振幅，X，Y，相位，频率，value |
辅助输入 | 双通道，±10V |
PC连接 | Gbit LAN interface |
时钟 | 10MHz输入和输出 |
digital I/O | 32 bit，双向 |
