产品简介

光学电场探测器系统是利用光纤无线电技术制造出的独一无二的电场测试系统。它利用各向同性的光学电场探测器件，制造出小型探测器，实现例如在EMC设计中验证仿真模型，脉冲电场测量，大功率电场测量和狭窄局促空间中的精确电场测量。光学电场探测器进行信号测量，包括准确测量电场强度分布和宽带频率，这在传统方法下是不可能的。光学电场探测器是基于独立的普克尔效应测量原理，不使用金属同轴电缆。除了主要应用于研究和产品开发之外，光学电场探测器还用于分析和解决电磁兼容（EMC）问题。

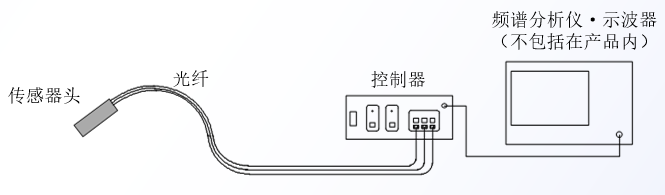

通过光学电场探测器，把测定的电场转换为光信号，通过光纤进行传送后，通过控制器再转换为电信号，客户可以使用频谱分析器、示波器等进行测定。同样采用光纤无线电技术制作的“光学探头”不使用金属导线，可通过光学技术准确测量会引起诸如ESD等故障的噪声电场和电压。由于“光学探头”与被测物是电气绝缘的，因此不必担心昂贵的测量仪器（如示波器）会被损坏，并且可以进行安全的测量。

主要特点
▪   抗干扰，也不会对周围的金属物体造成干扰
▪   高频率
▪   带宽测量
▪   测量参数/信息丰富：电场强度，周波数，位相
▪   测量精准
▪   测量范围广，从100kHz到10GHz
▪   性能无与伦比

主要应用
▪   3C产品制造业
▪   手机&家电制造业
▪   汽车关联制造业
▪   相关行业检验、计量部门
▪   高校&科研领域
▪   航空航天领域
▪   5G通讯
▪   引起故障的电场测量（频率、相位、强度）
▪   电缆/电路图形噪声电压信号的非接触测量
▪   IC/LSI引脚端噪声电压信号的接触测量

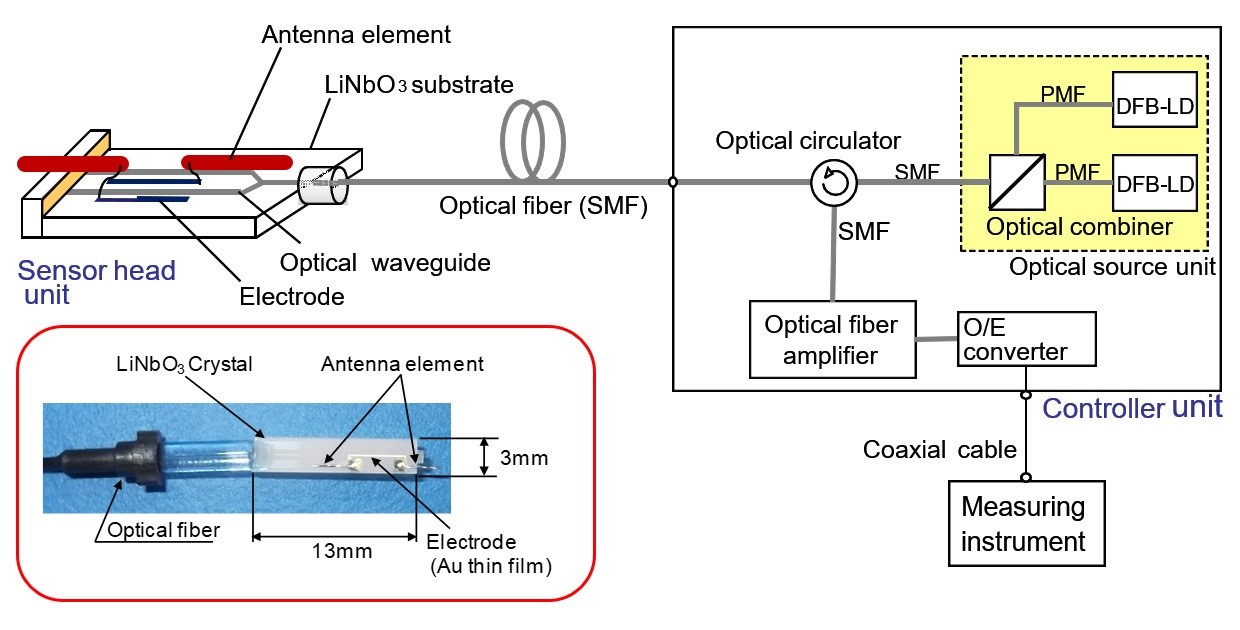

光学电场探测器工作原理简介：

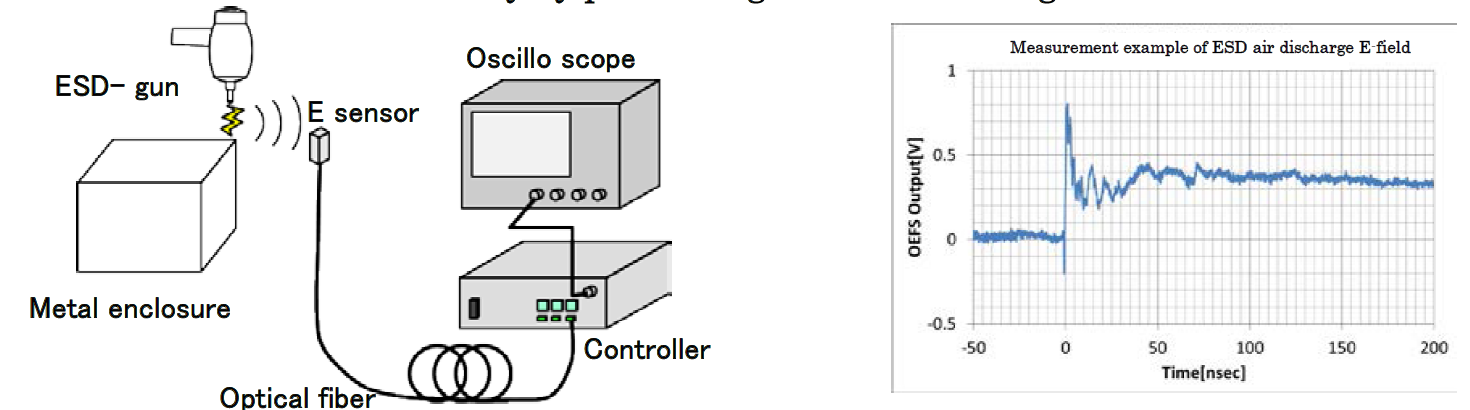

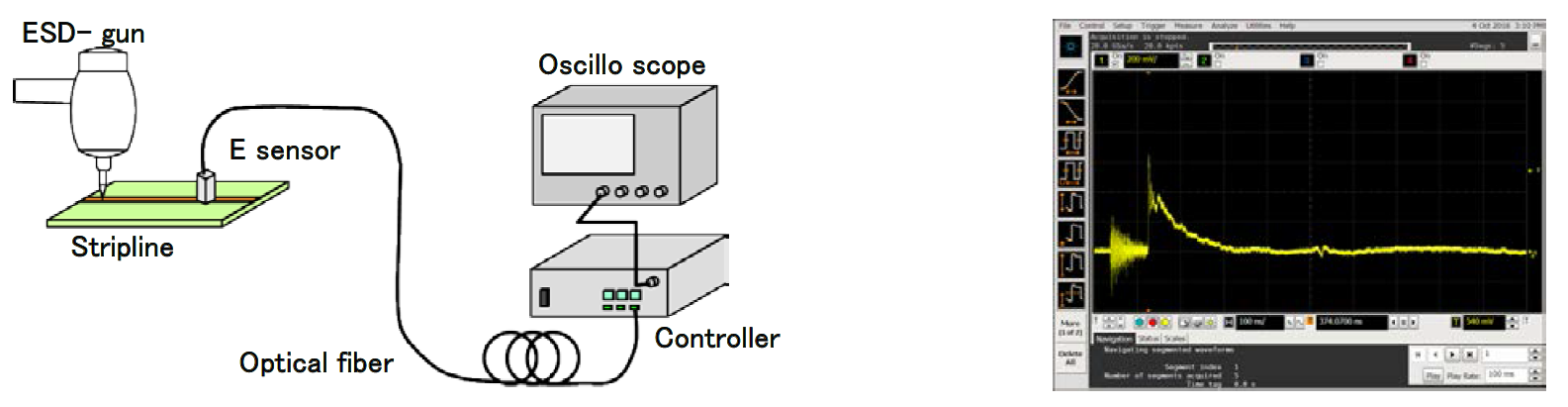

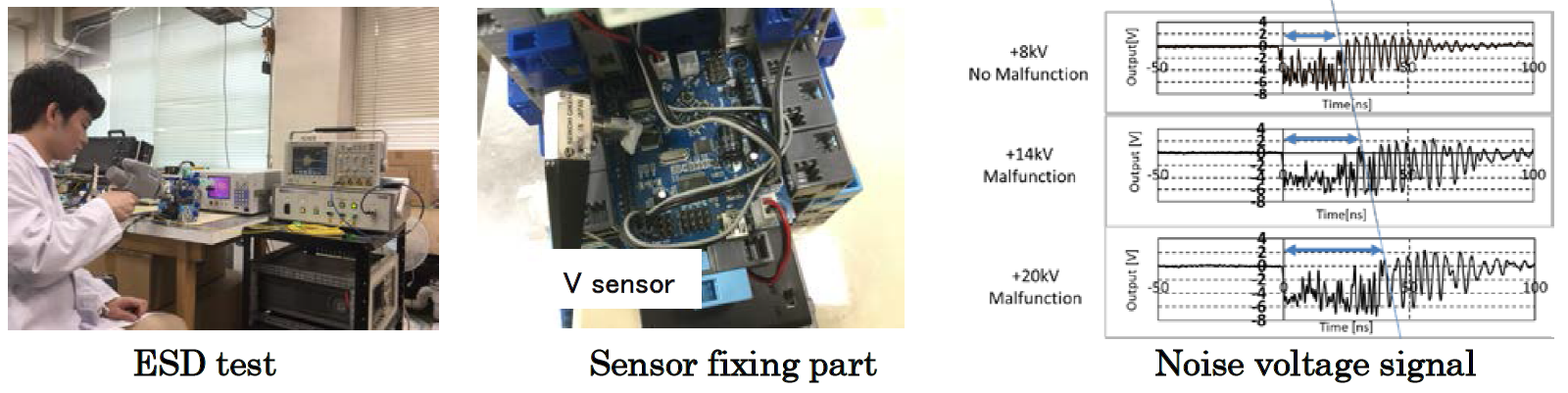

光学探头测量示意：

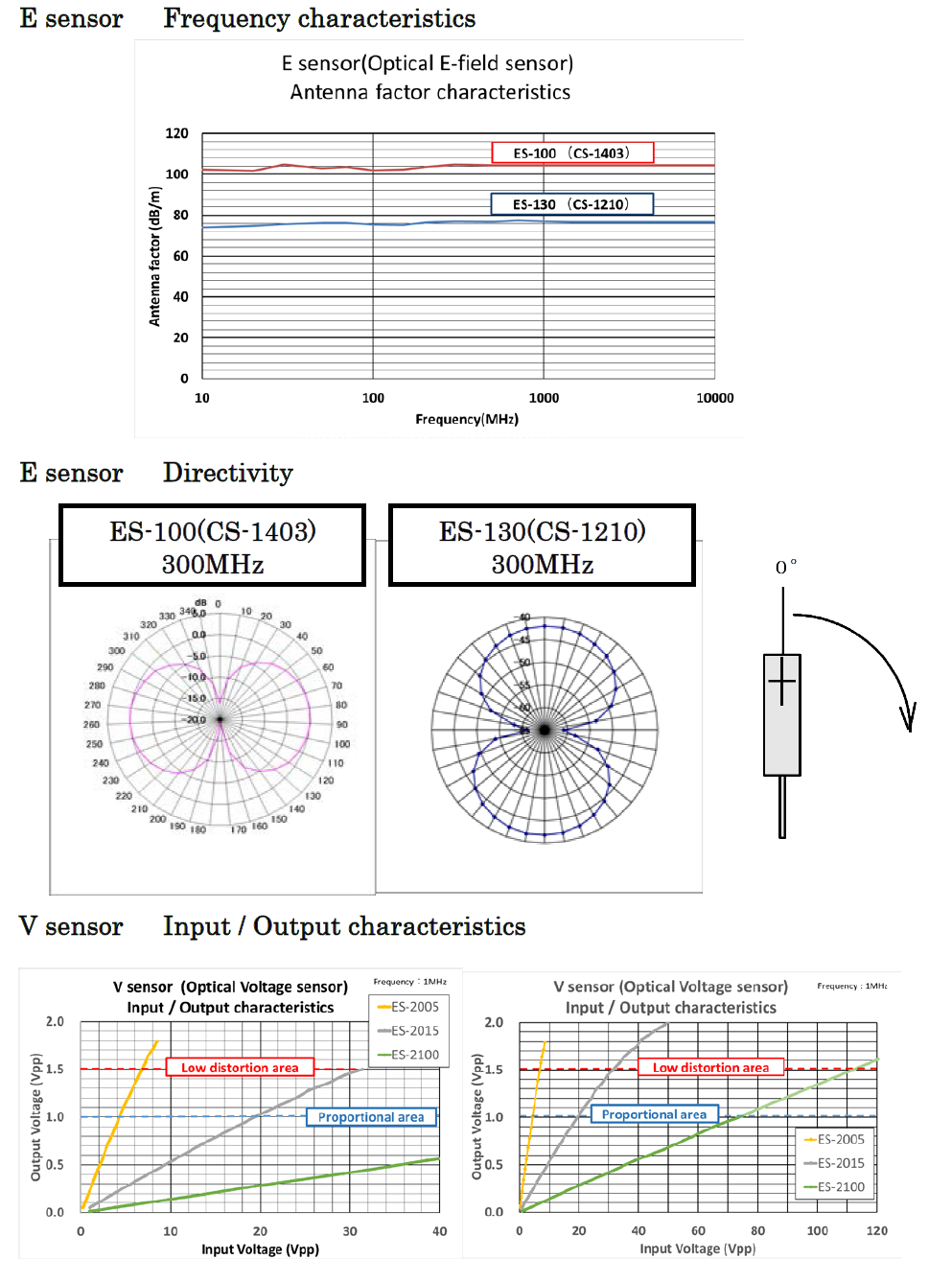

光学探头器频率特性、方向性、输入输出特性简介：
