1、ZFG SM
规格参数

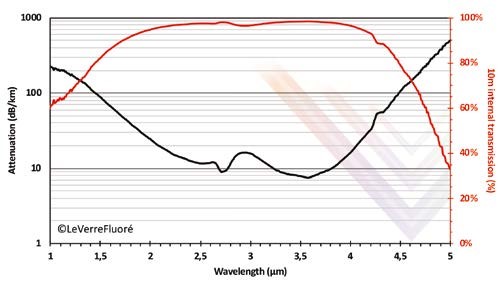

▪ 典型的光损耗@ 3.5μm：< 10 dB/km
▪ 菲涅耳损耗(后向反射)：4%(空气)
▪ 涂层材料：UV固化环氧丙烯酸酯
▪ 工作温度：– 180 to 150 °C
标准光纤型号
型号 | 纤芯/包层直径 | 数值孔径 | 截止波长 | 工作波长 | 短弯曲半径 | 长弯曲半径 |
ZFG SM [1.95] 6.5/125 | 6.5/125 μm | 0.23 | 1.95 μm | 0.3-3.90 μm | ≥ 15 mm | ≥ 45 mm |
ZFG SM [2.55] 8.5/125 | 8.5/125 μm | 0.23 | 2.55 μm | 0.3-4.5 μm | ≥ 15 mm | ≥ 45 mm |
ZFG SM [2.2] 14/250 | 14/250 μm | 0.125 | 2.3 μm | 0.3-4.0 μm | ≥ 25 mm | ≥ 75 mm |
2、IFG SM
ZFG SM
规格参数

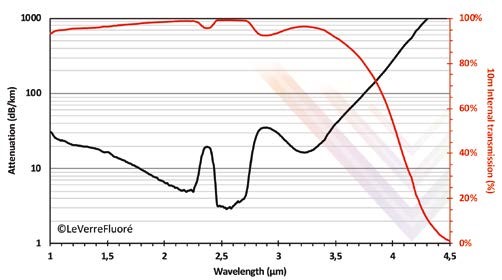

▪ 典型的光损耗：< 35dB/km
▪ 菲涅耳损耗(后向反射)：4%(空气)
▪ 涂层材料：UV固化环氧丙烯酸酯
▪ 工作温度：– 180 to 150 °C
标准光纤型号
型号 | 纤芯/包层直径 | 数值孔径 | 截止波长 | 工作波长 | 短弯曲半径 | 长弯曲半径 |
IFG SM [2.95] 7.5/125 | 7.5/125 μm | 0.30 | 2.95 μm | 0.3-5.5 μm | ≥ 15 mm | ≥ 45 mm |
IFG SM [3.3] 8.5/125 | 8.5/125 μm | 0.30 | 3.3 μm | 0.3-5.5 μm | ≥ 15 mm | ≥ 45 mm |
IFG SM [3.7] 9.5/125 | 9.5/125 μm | 0.30 | 3.7 μm | 0.3-5.5 μm | ≥ 15 mm | ≥ 45 mm |
