产品介绍

Thorlabs中心波长为375 nm的紫外激光二极管。下表中列出了其基本的规格。点击表中每个产品型号旁的蓝色Info按钮将弹出一个窗口，其中包含二极管的详细信息。我们推荐使用我们的LDM56F(/M)带TEC制冷的安装座，用于驱动此二极管。

TO封装激光二极管，375 - 405 nm

Item #	Info	Wavelength (nm)	Power (mW)a	Typical/Max Drive Currenta	Package	Pin Code	Monitor Photodiodeb	Compatible Socket	Wavelength Tested	Spatial Mode
L375P70MLDc		375	70	110 mA / 140 mA	Ø5.6 mm	F	Yes	-	No	Single Mode

• 不要超过 zui 大 光功率或者 zui 大 驱动电流，无论哪一个先达到。

• 带内置监测光电二极管的激光二极管可在恒定功率下工作。

• 建议通常使用带温控的安装座，比如我们的LDM56F(/M)。

Item #	Info	Wavelength	Powera,b	Typical/Max Drive Currenta	Package	Pin Code	Monitor Photodiodec	Compatible Socket	Wavelength Tested	Laser Mode
L375P70MLDd		375 nm	70 mW	110 mA / 140 mA	Ø5.6 mm	F	Yes	-	No	Single Transverse Mode
L404P400M		404 nm	400 mW	370 mA / 410 mA	Ø5.6 mm	G	No	S7060R	No	Multimode
L405P20		405 nm	20 mW	38 mA / 55 mA	Ø5.6 mm	B	Yes	S7060R	No	Single Transverse Mode
L405G2e		405 nm	35 mW	50 mA / 75 mA	Ø3.8 mm	G	No	S038S	Yes	Single Transverse Mode
DL5146-101S		405 nm	40 mW	70 mA / 100 mA	Ø5.6 mm	B	Yes	S7060R	No	Single Transverse Mode
L405A1		405 nm	175 mW (Min)	150 mA / 200 mA	Ø5.6 mm	A	Yes	S7060R	No	Single Transverse Mode
L405G1		405 nm	1000 mW	900 mA / 1200 mA	Ø9 mm	G	No	S8060	No	Multimode

我们将TO封装二极管的引脚配置分为标准A、B、C、D、E、F、G和H型引脚(见下图)。根据引脚类型，用户可以轻松确定兼容安装座。Thorlabs的产品线大多支持TO封装的二极管。

尽管表中列出了激光二极管的中心波长，但这只是典型波长。特定二极管的中心波长会随生产批次不同而稍有变化，因此您收到的激光二极管可能不是在典型中心波长下工作。二极管可通过温度调谐，调节温度将改变发射波长。

激光二极管对静电冲击非常敏感。在操作时请采取适当的防护措施；请查看ESD防护配件。我们的L375P70MLD激光二极管包含一个齐纳二极管，可以防止静电损伤。法布里－珀罗激光二极管对光反馈也很敏感，这会引起激光二极管输出功率的明显波动，取决于具体应用。

产品特性

• 输出功率70 mW

• 中心波长375 nm

• Ø5.6 mm的TO封装

• 兼容Thorlabs的激光二极管和TEC控制器

准职教程

为激光二极管选择准直透镜

由于激光二极管的输出光是高度发散的，因此需要使用准直光学元件。由于非球面透镜不会引入球差，因此如果准直光束在1到5 mm之间，一般都选择非球面透镜。下面通过一个示例说明，为特定应用选择正确透镜时需要考虑的主要规格。

示例：

使用的激光二极管：L780P010

所需准直光束直径：Ø3 mm(长轴)

选择准直透镜时，bi 须 了解所用光源的发散角和所需的输出直径。L780P010激光二极管的规格表明，其典型的水平和垂直FWHM光束发散角分别是10°和30°。因此，随着光不断发散，会形成椭圆光束。为在准直过程中收集尽可能多的光，任何计算中应使用两个发散角中的较大角(本示例为30°)。如要要将椭圆光束变成圆形光束，我们建议使用能够在一维方向放大光束的变形棱镜对。

Ø = 光束直径     Θ = 发散角

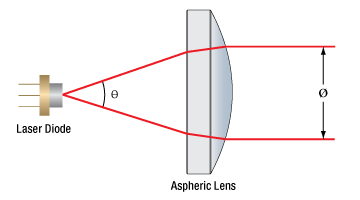

假设透镜的宽相较于曲率半径可忽略不计，那么可以使用薄透镜近似确定非球面透镜的焦距。假设发散角为30°(FWHM)，所需光束直径为3 mm：

f = 焦距

请注意，焦距一般不等于光源和透镜之间所需的距离。

根据已知信息，即可选择合适的准直透镜。Thorlabs提供大量非球面透镜以供选择。对于这个应用，非常适合使用镀B增透膜且焦距接近5.6 mm的模压玻璃非球面透镜。C171TMD-B(已安装)或354171-B(未安装)非球面透镜的焦距都是6.20 mm，所以产生的准直光束直径(长轴)为3.3 mm。接下来，检查激光二极管的数值孔径(NA)是否小于透镜NA：

0.30 = NALens > NADiode ≈ sin(15°) = 0.26

我们在此使用的都是FWHM光束直径表征光束。但是，实际中使用1/e2光束直径更佳。对于高斯光束轮廓，1/e2直径约为FWHM直径的1.7倍。因此，1/e2直径能够收集更多的激光二极管输出光(传输更大的功率)，并且 zui 大 程度地减小远场衍射(阻挡更少的入射光)。

根据经验，可选择NA是激光二极管NA两倍的透镜。比如，可以使用A390-B或A390TM-B，它们的NA是0.53，大于激光二极管NA近似值(0.26)的两倍。这些透镜的焦距都是4.6 mm，所以长轴准直光束直径约为2.5 mm。总而言之，使用焦距短的准直透镜，准直光束直径小，光束发散角大，而使用焦距长的准直透镜，准直光束直径大，发散角小。

激光二极管操作

Video Insight: 配置TO封装的激光二极管

将TO封装的激光二极管安装在安装座中，并进行相应的配置，以便在温度和电流控制条件下运行。这个过程中稍有不慎可能就会损坏或损毁激光器。这个视频中给出了一些建议，以保护用户和激光二极管不受损伤。

在规格范围内工作时，激光二极管具有相当长的寿命。很多激光二极管损坏都是源于拿取不当或者超过额定范围操作。激光二极管极易受到静电的影响，因此，不管何时拿取激光二极管都应该佩戴适当的静电防护产品。由于其对静电非常敏感，因此，拆开原始密封包装后的激光二极管不能退回。如果客户保持激光器的原包装未拆封，Thorlabs非常愿意为您全额退款或者换货。

拿取和存放须知

由于激光二极管易因静电放电(ESD)受到损坏，因此在拿取和操作时需要非常小心。

静电防护腕带

操作二极管时需要配戴接地的静电防护腕带。

静电防护垫

二极管 bi 须 始终在接地的静电防护垫上工作。

激光二极管存放、

不用的时候短接二极管引脚，以防止ESD损坏。

操作和 an 全 须知

使用合适的驱动器

激光二极管需要 jing 确 控制工作电流和电压，以防过载。此外，激光驱动器 bi 须 提供电源瞬变保护。请根据您的应用选择合适的驱动器。千万不要使用有限流电阻的电源， 因为此设备无法提供足够的调节以保护激光器。

功率计

在安装和校准激光器与其驱动器时，使用可追溯到NIST的功率计 jing 确 测量激光输出。一般zui an 全 的做法是在安装到光学系统之前直接测量激光输出功率。如果不可行，在确定激光总输出功率时 bi 须 考虑所有的光学损耗(透过率、孔径阻挡等)。

反射

在光学系统中，位于激光二极管前的平坦光学元件表面可能会将一部分激光能量反射回激光器内的监测光电二极管上，提供错误的高光电流。如果将光学元件从系统中移除，激光能量不再反射到监测光电二极管上，所以恒定功率反馈回路探测到光电流降低，并通过提高激光驱动电流来进行补偿，这样可能使激光器过载。背向反射也可能造成其它故障或者损伤激光二极管。为了避免这个问题，确保所有表面呈5到10°角，bi 要 时使用光隔离器来衰减进入激光器的直接反馈。

散热器

激光二极管的寿命和工作温度成反比。bi 须 将激光器安装在合适的散热器上，从而散除激光器封装的多余热量。

电压和电流过载

jue 对 不要超过激光二极管规格表所列出的 zui 大 电压和驱动电流，即使瞬间超出也不行。此外，低至3 V的反向电压也会损坏激光二极管。

对ESD灵敏的设备

即使在工作期间，激光二极管也易受到ESD损坏。使用长电缆连接激光二极管和驱动器时尤其严重，因为长电缆会产生很大的电感。应始终避免在ESD环境下使用激光器或安装座。

开/关和电源瞬变

由于激光二极管响应时迅速，不到1 µs的瞬变也可能损坏激光器。电烙铁、真空泵、荧光灯等高电流设备经常产生大的瞬变，因此在使用激光二极管时 bi 须 使用浪涌保护插座。

激光 an 全

激光 an 全 和分类

使用激光器时应遵循 an 全 规章并使用正确的 an 全 设备。眼睛极易受激光伤害，即使是极低的光强。Thorlabs提供一系列 an 全 配件，可用于减少事故风险或伤害。可见光和近红外激光 zui 有 可能造成视网膜损伤，因为这些波长能够透过角膜和晶状体，而且晶状体会将激光能量聚焦到视网膜上。

激光等级

根据眼睛伤害和其它危害程度，激光器分为不同的几个等级。国际电工委员会(IEC)是制订和发布国际电气、电子及相关技术标准的的 quan 球 组织。IEC 60825-1标准文件概括了激光产品的 an 全 问题。每种等级的激光器描述如下：

等级	描述	警示标识
1	这个等级的激光器在任何正常使用的情况下都是 an 全 的，包括在光路中使用光学仪器进行观测。这个等级的激光器发射的激光在正常工作中不会导致伤害，并且不可能超过zui 大 允许的曝光量(MPE)。Class 1激光器也包括一些封闭式高功率激光器，不去打开或关上激光器就不可能暴露在激光中。
1M	除了和望远镜和显微镜等光学组件一起使用时，Class 1M激光器就是an 全 的。这个等级的激光器发射大直径或发散光束，除非经过聚焦或成像光学元件缩束，一般不会超过MPE。但是，如果光束重新聚焦，伤害可能增加，等级相应改变。
2	Class 2激光限于1 mW以下连续可见光，这类激光器是 an 全 的，因为眨眼反射会使眼部曝光时间限制在0.25 s。这个类别只适用于可见光(400 – 700 nm)。
2M	因为眨眼反射，这个等级的激光只要不通过光学仪器观察时就是 an 全 的。这个激光等级也适用更大直径或发散激光光束。
3R	这个等级的激光只要以有限制的光束观测操作就是 an 全 的。使用这个等级的激光器不可能超出MPE，但是也有低风险伤害。对于这个等级，可见连续激光输出功率被限制在5 mW。
3B	Class 3B激光如果眼睛直接曝光会造成危害。但是，漫反射没有危害。这个等级的操作 an 全 措施包括在可能直接观测激光光束时佩戴防护眼镜。此外，需要 an 全 互锁的激光器应和激光 an 全 标识灯箱一起使用，使得 an 全 灯箱不亮时就不能使用激光器。Class 3B激光器必需配备钥匙开关和 an 全 互锁。
4	这个等级的激光可能造成皮肤伤害，也可能造成眼睛伤害，甚至是观测漫反射光都可能。这些受伤风险也适用于光束的间接或非镜面反射，甚至明显哑光表面也可能造成伤害。它们也有火灾风险，因为可能点燃易燃材料。Class 4激光器 bi 须 配备钥匙开关和 an 全 互锁。
除了上面相应的标志，所有的2级(或更高)激光器 bi 须 显示这个三角警示标识。
