产品介绍

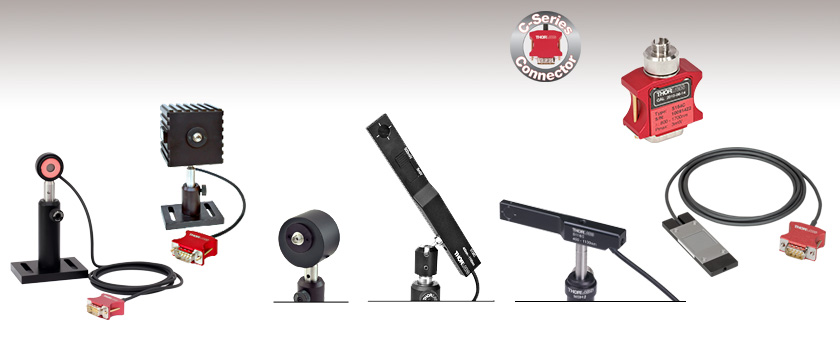

Thorlabs的C系列光电二极管功率计探头具有宽功率和波长范围。这些探头可选标准、chao 薄、显微镜载玻片、积分球和紧凑型光纤耦合版本，满足您的特定应用要求。当需要快速响应时间或高分辨率且不需要平坦光谱响应时，光电二极管功率探头是 zui 佳 选择。

产品特性

• 快速响应时间和高分辨率

• C系列接头设计快速连接探头

• 过热报警传感器(S130系列和S170C显微镜载玻片探头除外)

• 单独校准，包含可追溯至NIST和PTB的校准证书及内置校准曲线和探头设置

产品优势

兼容性

介绍的光电二极管探头都兼容于C系列功率计表头，包括PM400、PM100D、PM100A和PM100USB。S150C系列光纤探头集成在接头中，直接插入表头即可。

校准

每个探头都单独校准，发货附带可追溯至NIST和PTB的校准证书。包含的数据与用于测试单个探头的光电二极管的校准证书相符。 校准和识别数据存储在探头的接头中，自动下载到探头所连接的功率计表头中。

Thorlabs为我们所有的光电二极管功率探头提供重新校准服务。为了保证测量的准确性，我们建议每年校准一次探头。如要订购这项服务，请看本页底部，选择与功率探头对应的型号。

探头升级服务

所有C系列探头都不兼容非C系列接头老款功率计表头。如果您希望将现有的探头与带C接头的新功率计表头一起使用，我们能提供探头升级服务。

产品展示

标准光电二极管功率探头

• 通用光功率测量

• 集成观察卡便于探头对准

• 探头孔径为Ø9.5 mm

• 光纤转接件可单独购买(见下表)

• 包含探头、保护盖、红外观察卡和螺纹转接件

S120C和CP44F快拆安装座

chao 薄 光电二极管功率探头

狭窄空间里的光功率测量

chao 薄 设计：探头一端厚5 mm

Ø9.5 mm探头孔径

滑动中性密度滤光片可以自动改变探头功率范围

下方单独提供以下配件:

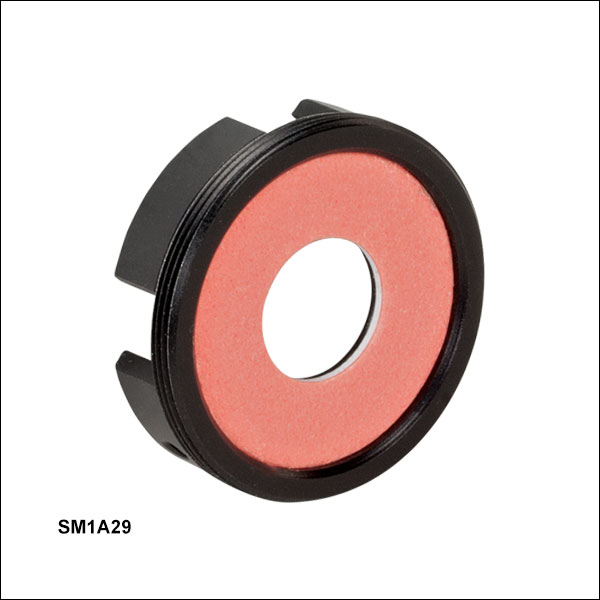

SM1A29转接件，带VIS/IR观察卡和SM1外螺纹

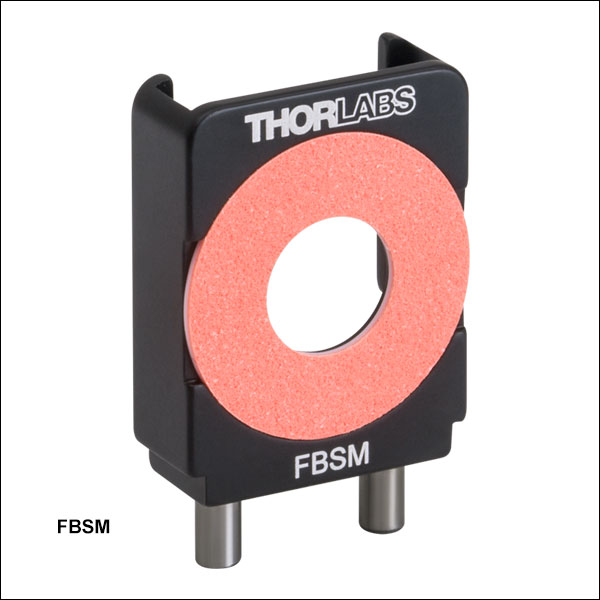

FBSM安装座，带VIS/IR观察卡，用于FiberBench系统

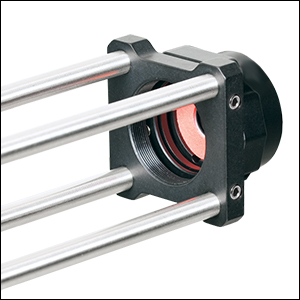

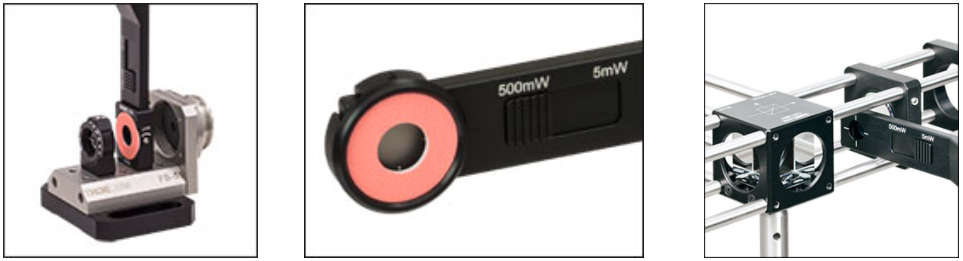

使用FBSM安装座将S130C                  SM1A29 SM1螺纹转接件                                          S130C探头用于30 mm笼式系统

光电二极管探头安装在                     安装在S130C探头上

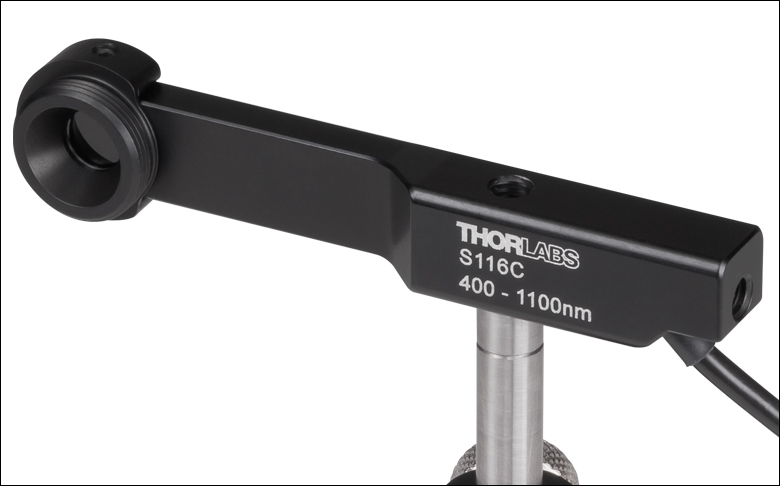

小型 chao 薄 光电二极管功率探头

• 用于狭窄空间里的光功率测量，如16 mm笼式系统

• 波长范围：400 - 1100 nm

• chao 薄 设计：探头端宽为10.0 mm、厚为4.5 mm

• 硅光电二极管，探头孔径Ø6 mm

• 设计用于低功率激光器的功率测量

• 通过8-32(M4)螺孔可安装接杆

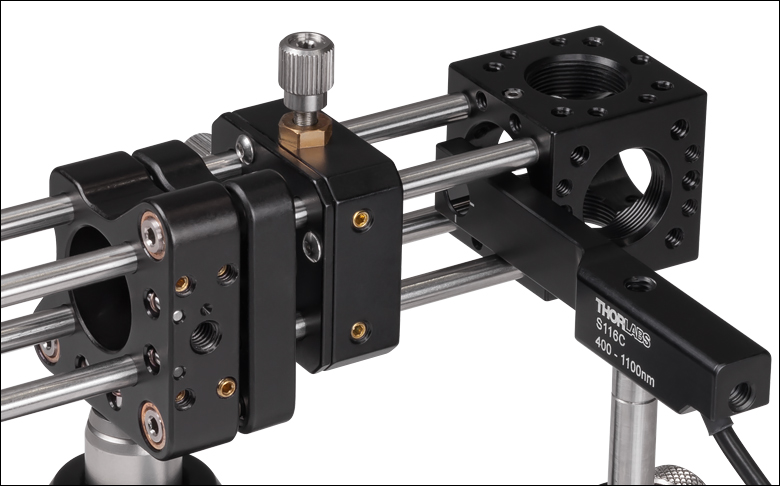

SM05,A29 SM05螺纹转接件(单独出售)                              S116C探头用于16 mm笼式系统
安装在S116C探头上

显微镜载玻片光电二极管功率探头

• 波长范围：350 nm到1100 nm

• 光功率敏感范围：10 nW至150 mW

• 用于测量显微镜样品平面的光功率

• 硅光电二极管：18 mm × 18 mm you 效 面积

• 探头外壳尺寸：76.0 mm x 25.2 x 5.0 mm

• 使用的折射率匹配凝胶防止内部反射

• 接头中存储的信息

• 探头数据

• 可追溯到NIST和PTB的校准数据

• 通过8-32(M4)螺孔安装接杆

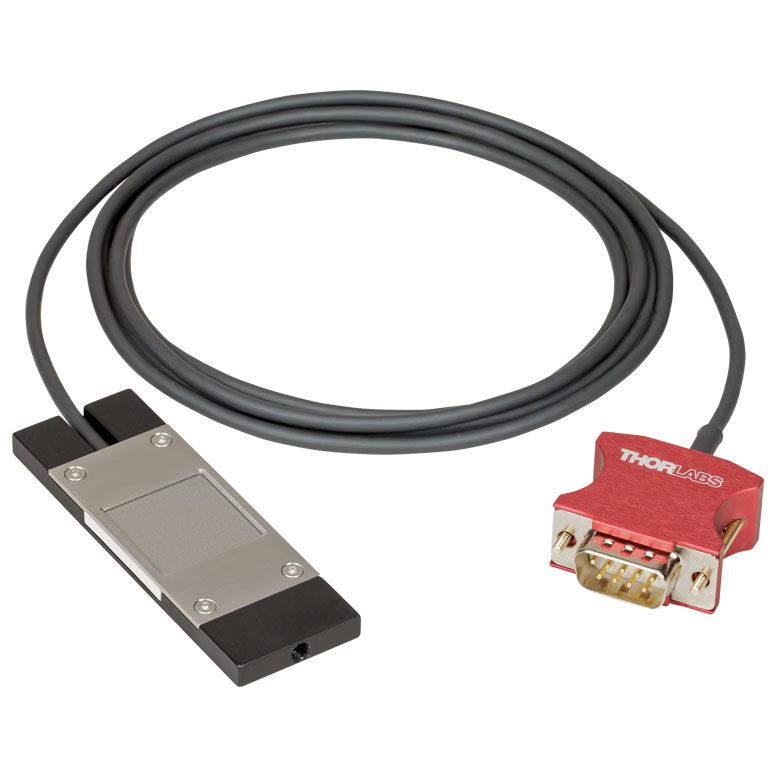

S170C 显微镜载玻片功率探头

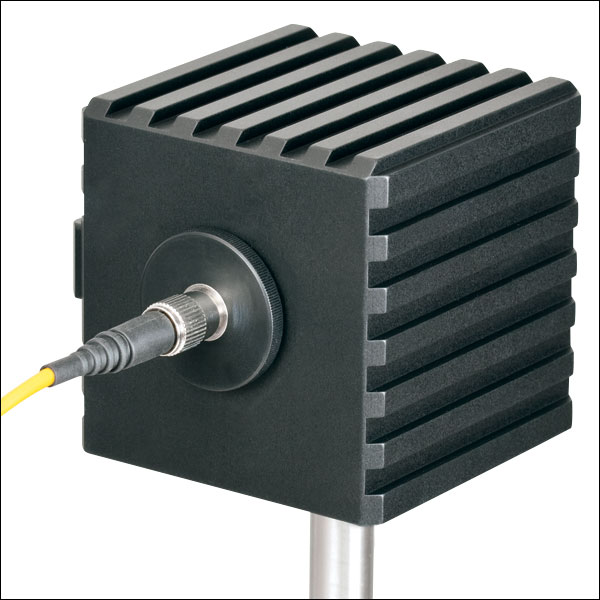

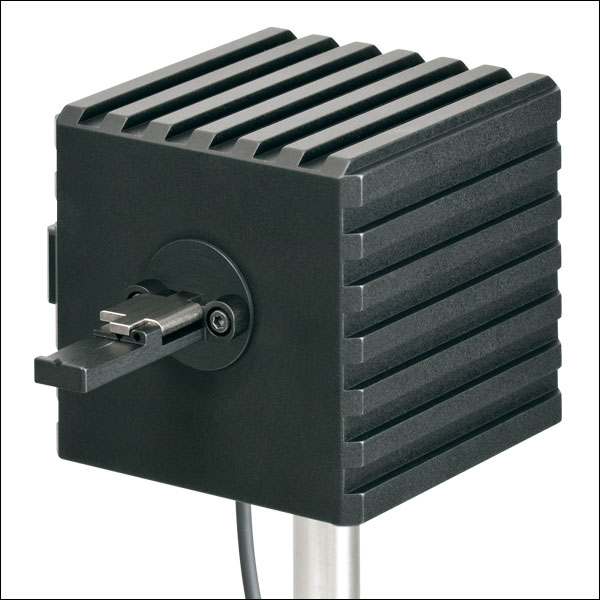

积分球光电二极管功率探头

• 测量不受光束形状和入射角影响

• 积分球作为漫射体，功率损耗极小

• Ø5 mm，Ø7 mm或Ø12 mm输入孔径

• 包含可拆卸的S120-FC光纤转接件(FC/PC和FC/APC)

• 提供用于接头光纤和裸纤的光纤转接件

S142C与S120-FC光纤转接件(附带)                                 S142C与S140-BFA裸光纤转接件(单独出售)

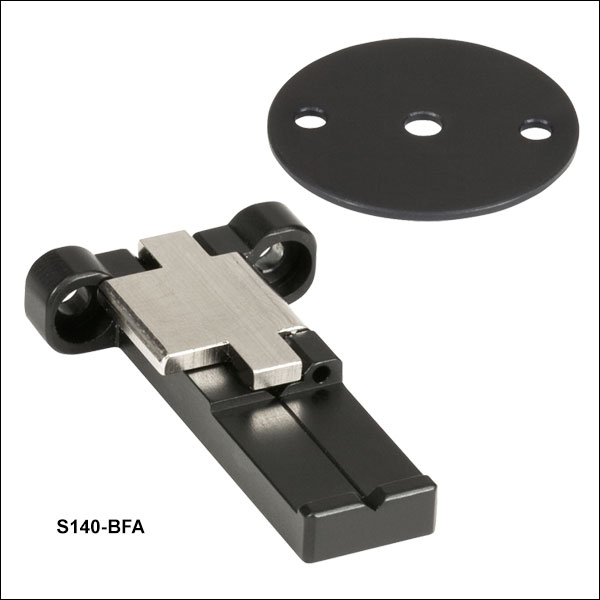

裸光纤转接件

兼容S140C系列功率探头

测量裸光纤的输出功率

V形槽方便安装和固定光纤

支持缓冲层直径从250到450 µm的光纤

通过磁力夹紧固，不会损坏光纤

通过两个M2.5x4 mm沉头螺丝固定

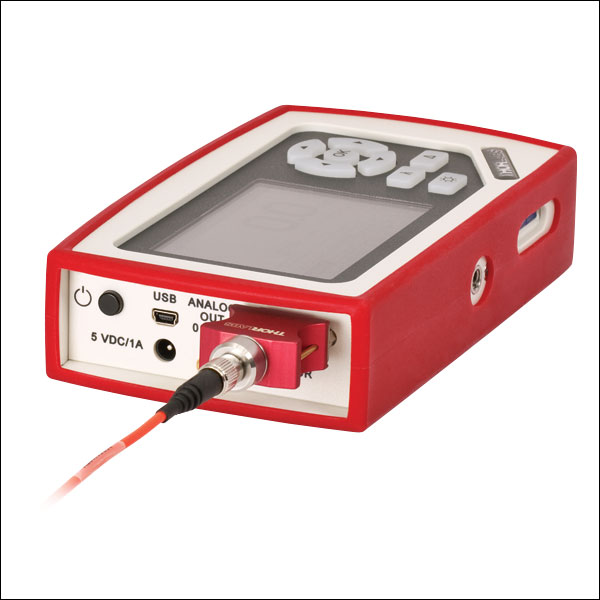

光纤光电二极管功率探头

• 测量光纤光功率

• 探头紧凑地集成在接头中

• 集成设计，适合现场和实验室使用

• 包含FC/PC转接件

• S150C和S151C探头也包含SMA转接件

• 提供兼容的FC/APC、LC/PC、SC/PC和ST光纤转接件(见下表)

• 兼容PM100D、PM100USB和PM100A表头

光纤转接件，带SM05内螺纹

这些SM05(0.535"-40)内螺纹转接件可以将带接头的光纤连接上我们的自由空间探测器和功率探头，包括但不限于以下这些设备：

S150C系列光纤功率计探头

PM160无线手持功率计

PM20光纤功率计

Part Number	PM20-FC2	PM20-FC	PM20-APC2a	PM20-APCa	PM20-SMA	PM20-ST	PM20-SC	PM20-LC
Adapter Image (Click the Image to Enlarge)
Connector Type	FC/PC, 2.0 mm Narrow Key	FC/PC, 2.2 mm Wide Key	FC/APC, 2.0 mm Narrow Key	FC/APC, 2.2 mm Wide Key	SMA	ST/PC	SC/PCb	LC/PC
Thread	Internal SM05 (0.535"-40)

a. PM20-APC和PM20-APC2带有4°机械角，以补偿输出光束的折射角。

b. 在某些与角度无关的应用中，这种转接件也可用于SC/APC接头。

光纤转接件，带SM1内螺纹

这些SM1(1.035"-40)内螺纹转接件可将带接头的光纤连接到任何SM1外螺纹组件，包括我们的光电二极管功率探头、热敏功率探头和光电探测器。

APC转接件的前表面有两个凹痕，便于使用SPW909或SPW801扳手拧紧。凹痕并未穿透转接件的圆盘，因此配合SM1透镜套管使用时可以用于不透光应用。

Item #	S120-FC2	S120-FC	S120-APC2a	S120-APCa	S120-SMA	S120-ST	S120-SC	S120-LC
Adapter Image (Click the Image to Enlarge)
Fiber Connector Type	FC/PC, 2.0 mm Narrow Key	FC/PC, 2.2 mm Wide Key	FC/APC, 2.0 mm Narrow Key	FC/APC 2.2 mm Wide Key	SMA	ST/PC	SC/PCb	LC/PC
Thread	Internal SM1 (1.035"-40)

a. S120-APC和S120-APC2带有4°机械角，以补偿出射光束的折射角。

b. 在某些与角度无关的应用中，这种转接件也可用于SC/APC接头。

SM1外螺纹转接件，用于 chao 薄 光电二极管探头

• 兼容Thorlabs chao 薄 光电二极管功率探头

• 连接SM1内螺纹组件

• 可见光/红外观察卡

FiberBench安装座，用于 chao 薄 光电二极管探头

• 兼容Thorlabs的 chao 薄 光电二极管功率探头

• 可集成到单轴或多轴FiberBench系统

• 在探头周围有可见光/红外观察卡

SM05外螺纹转接件，用于小型 chao 薄 光电二极管探头

• 兼容Thorlabs的小型 chao 薄 光电二极管探头

• 用于集成至SM05螺纹组件
