特性
圆形反射镜直径：7.0 mm、1/2英寸、19.0 mm、1英寸、2英寸、3英寸或4英寸
方形反射镜边长：1/2英寸、1英寸或2英寸
四种宽带膜可选
○ 350 - 400 nm(Ø7.0 mm、Ø3英寸、Ø4英寸或方形反射镜无库存)
○ 400 - 750 nm
○ 750 - 1100 nm
○ 1280 - 1600 nm(Ø3英寸、Ø4英寸或方形反射镜无库存)
熔融石英基底
0到45°入射角下，S和P偏振的Ravg > 99%
用于连续波和纳秒激光器
Thorlabs熔融石英宽带介质膜反射镜在四种不同的光谱范围提供高反射率。请注意，每种镀膜指定的光谱范围小于反射镜的实际you效光谱范围。反射率曲线标签中给出了典型反射镜在you效光谱范围边缘附近的性能特征。

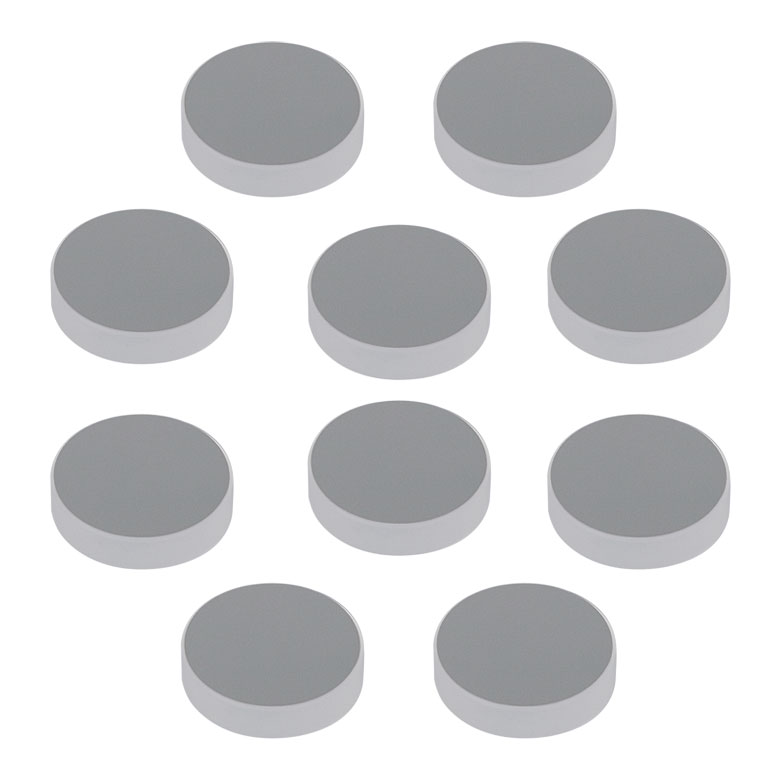

Ø1/2英寸、Ø1英寸和Ø2英寸圆形反射镜也以10个一包打折出售。

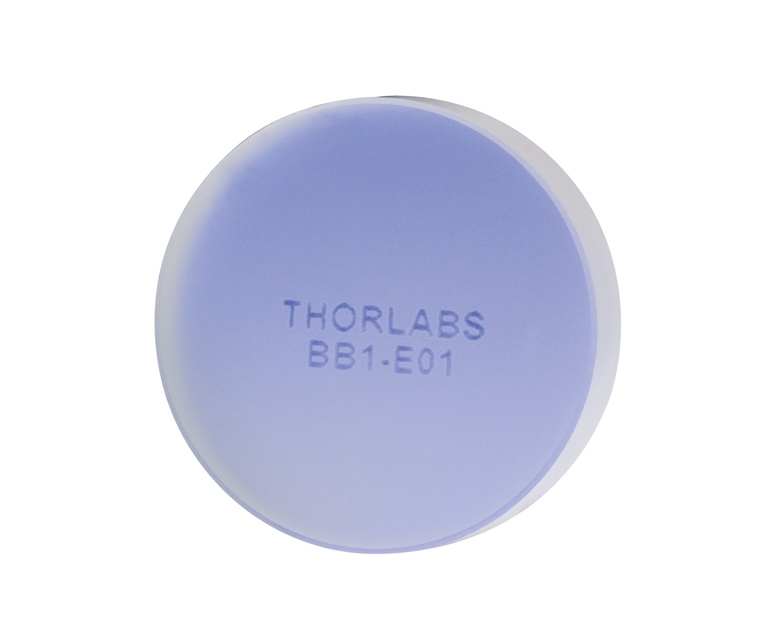

如图所示，每个反射镜背部刻有相应的产品型号，Ø7.0 mm反射镜除外。
背面视图

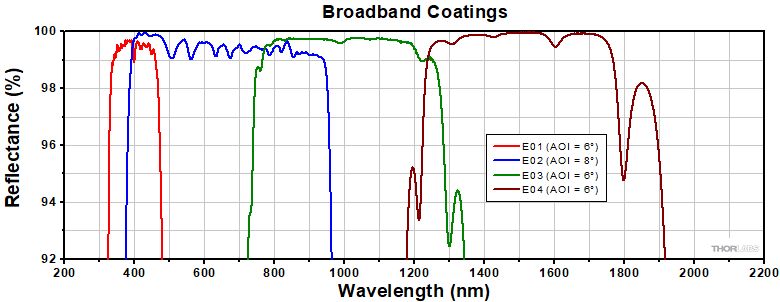

下图所示为BB系列中每种宽带反射膜的反射率随非偏振入射光波长变化的曲线，入射角为6°或8°。选择这个入射角是因为以0°入射时测量受限制；不过，曲线图接近0°入射角的反射率。如需包含不同偏振态反射率的详细信息，请看反射率曲线标签。
如果您的应用需要从反射镜透过一小部分光束，请选择我们的背面抛光反射镜。或者，如果您的应用需要反射镜跨两种不同的介质膜范围，可以考虑使用镀有金属膜的反射镜。
Thorlabs宽带介质高反膜的比较
BB1-E02-10 - 平面反射镜，Ø1英寸，宽带介质膜，400-750 nm，10片装
规格
| Specifications | ||
|---|---|---|
| Material | Fused Silica | |
| Surface Flatness | λ/10 at 633 nm | |
| Surface Quality | 10-5 Scratch-Dig | |
| Back Surface | Fine Ground | |
| Clear Aperture | >85% of Diameter (Round) >85% of Dimension (Square) | |
| Parallelism | ≤3 arcmin | |
| Thickness | Ø7.0 mm Optics | 2.0 mm (0.08") |
| Ø1/2" Optics | 6.0 mm (0.24") | |
| 1/2" x 1/2" Optics | 6.0 mm (0.24") | |
| Ø19 mm Optics | 6.0 mm (0.24") | |
| Ø1" Optics | 6.0 mm (0.24") | |
| 1" x 1" Optics | 6.0 mm (0.24") | |
| Ø2" Optics | 12.0 mm (0.47") | |
| 2" x 2" Optics | 6.0 mm (0.24") | |
| Ø3" Optics | 19.1 mm (0.75") | |
| Ø4" Optics | 19.1 mm (0.75") | |
| Thickness Tolerance | ±0.2 mm | |
| Diameter Tolerance | +0.0 mm / -0.1 mm | |
| Coating Specifications | ||
|---|---|---|
| Coating Designation | Reflectance (Click for Graph) | |
| -E01 | Ravg >99% (350 - 400 nm) | |
| -E02 | Ravg >99% (400 - 750 nm) | |
| -E03 | Ravg >99% (750 - 1100 nm) | |
| -E04 | Ravg >99% (1280 - 1600 nm) | |
| Coating Designation | Damage Threshold | |
| -E01 | Pulse | 1 J/cm2 (355 nm, 10 ns, 10 Hz, Ø0.373 mm) |
| -E02 | Pulse | 0.25 J/cm2 (532 nm, 10 ns, 10 Hz, Ø0.803 mm) |
| CWa,b | 550 W/cm (532 nm, Ø1.000 mm) | |
| -E03 | Pulse | 0.205 J/cm2 (800 nm, 99 fs, 1 kHz, Ø0.166 mm) 1 J/cm2 (810 nm, 10 ns, 10 Hz, Ø0.133 mm) 0.5 J/cm2 (1064 nm, 10 ns, 10 Hz, Ø0.433 mm) |
| CWa,b | 10 kW/cm (1070 nm, Ø0.971 mm) | |
| -E04 | Pulse | 2.5 J/cm2 (1542 nm, 10 ns, 10 Hz, Ø0.181 mm) |
| CWa,b | 350 W/cm (1540 nm, Ø1.030 mm) | |
光束的功率密度应以W/cm为单位计算。对于为何线性功率密度是长脉冲和CW光源的*佳量度，请查看损伤阈值标签。
上述损伤阈值是认证测量值，不是真实的损伤阈值(即光学元件在没有损伤的情况下能够承受的*大输出)。
