偏振测量仪
▶ 三种型号可选
● PAX1000VIS(/M): 400 - 700 nm
● PAX1000IR1(/M): 600 - 1080 nm
● PAX1000IR2(/M): 900 - 1700 nm
▶ 通过配件转换自由空间与光纤耦合输入
zui大测量速率：
● 100 Samples/s，通过U,S,B 2.0供电
● 400 Samples/s，通过附带的DS15电源供电
▶ 直观的软件，用户可调节显示界面和测量设置
Thorlabs的PAX1000系列偏振测量仪能够测量准直单色光的偏振态(SOP)。三种型号覆盖可见光到近红外波长范围。每种偏振测量仪都有一个1/4"-20(M6)和两个8-32(M4)螺孔，用于安装接杆。它们都附带一个电源和一根符合当地区域使用的电源线。

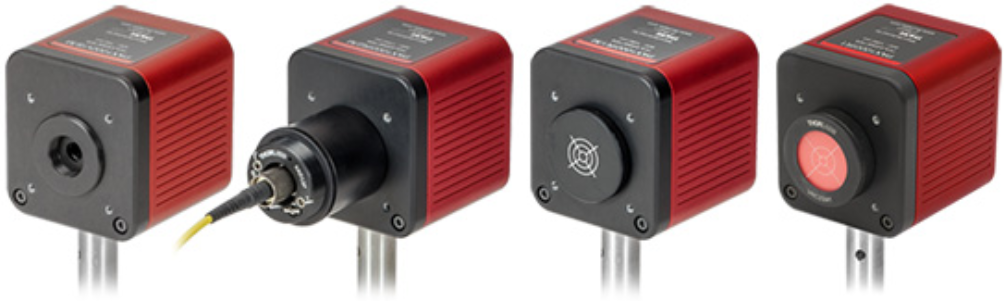

配置示例(从左到右)：
测量头接受zui大Ø3 mm的自由空间入射光束。
安装准直器、转接件和SM1螺纹透镜套筒，用于光纤耦合输入。
PAX1000VIS(/M)和附带的端盖，盖上有激光刻的十字线，方便光束对准。
PAX1000IR1(/M)和PAX1000IR2(/M)附带装有安装转接件的VRC2SM1红外对准盘。
应用
自由空间和光纤耦合偏振测量
偏振度(DOP)测量
消光比(ER)测量
偏振相关损耗(PDL)/偏振模色散(PMD)测量系统的组件
规格
| Item # | PAX1000VIS(/M) | PAX1000IR1(/M) | PAX1000IR2(/M) | |
|---|---|---|---|---|
| Optical Parametersa | ||||
| Wavelength Range | 400 nm - 700 nm | 600 nm - 1080 nm | 900 nm - 1700 nm | |
| Dynamic Range | -60 dBm to +10 dBm (10-6 mW to 10 mW) | |||
| Sampling Rate | Defaultb | 30 Samples/s | ||
| Maximumc | 400 Samples/s | |||
| Measurable SOPd | Entire Poincaré Sphere | |||
| Azimuth Accuracye | ±0.25° | |||
| Ellipticity Accuracy | ±0.25° | |||
| DOPf Accuracy | ±1.0% | |||
| Free Space Aperture | Ø3 mm | |||
| Input Fiber Connector | FC/PC Accepted by Included Ø12 mm Collimatorg | |||
| Included Ø12 mm Collimatorg | F240FC-A | F240FC-B | F240FC-C | |
| Maximum Input Beam Divergence | 2° | |||
| Warm-Up Time for Rated Accuracy | 15 min | |||
| Additional Specifications | ||||
| Command and Control Interface | USB 2.0 Mini-B | |||
| Input Power Supply | Via USB 2.0 Mini-B Interface or DS15 External Power Supplyh | |||
| DS15 Power Supply Ratings | 15.0 V; 1.2 A | |||
| Operating Temperature Range | 5 °C to 40 °C | |||
| Storage Temperature Range | -40 °C to 70 °C | |||
| Dimensions | 51.0 mm x 55.0 mm x 56.3 mm (2.01" x 2.17" 2.22") | |||
| Bottom Mounting Features | One 1/4"-20 (M6) and Two 8-32 (M4) Threaded Holes | |||
| Weight | 0.28 kg (0.62 lbs) | |||
所有偏振规格在光功率从-40 dBm到+3 dBm(0.0001 mW - 1.995 mW)时you效。
旋转四分之一bo片一圈采样两次并取平均值。电机驱动速度为60 Hz。
旋转四分之一bo片半圈采样一次，电机驱动速度为200 Hz。偏振测量仪以此速度工作需要用附带的DS15外部电源供电。
SOP：偏振态
椭偏度在-30°到30°之间的任意SOP
DOP：偏振度
如果您需要接受FC/APC接头的光纤准直器，请联系技术支持techsupport-cn@thorlabs.com。用于FC/APC接头的F240APC系列准直器可单独提供。
通过US,B 2.0端口供电时，工作速率在50和100 samples/s之间。通过附带的DS15电源供电时，工作速率更高。
注意：所有技术规格在23 ± 5 °C且相对湿度45 ± 15%无冷凝的条件下有效。
