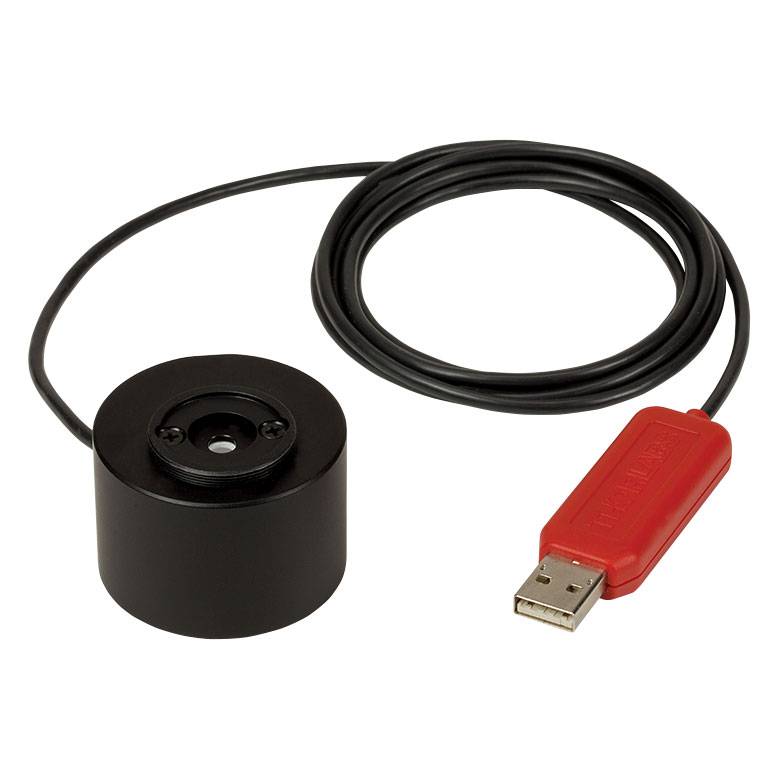

PM16-144 - U,S,B功率计，积分球探头，FC光纤转接件，铟镓砷，800 - 1700 nm，500 mW Max
用于与光束形状和入射角无关的功率测量
积分球设计用作漫射器，具有 zui 小 的功率损耗
Ø5 mm输入孔径
附带可移除的S120-FC光纤转接件(FC/PC和FC/APC)
这些带积分球光电二极管探头的小型U,S,B功率计非常适合于对非均匀、发散的光束形状进行与入射角无关的功率测量。积分球非常适合于测量光纤光源以及离轴自由空间光源的功率。
积分球具有Ø5 mm入射孔径和SM1 (1.035"-40)外螺纹端口。因为这些探头具有较大的 you 效 探测面积，所以附带的S120-FC光纤转接件可配合FC/PC或FC/APC接头的光纤使用。下方出售用于其它接头类型的光纤转接件。NIST可追踪数据存储在功率计中以实现 jing 确 的功率测量。
Thorlabs提供这些产品的重新校准服务，可以在下方订购(型号CAL-PD，用于硅探头；型号CAL-IRPD，用于InGaAs探头)。
规格
US,B功率计，带积分球探头
| Item # | PM16-140 | PM16-144 |
|---|---|---|
| Detector Type | Integrating Sphere (Silicon Photodiode) | Integrating Sphere (InGaAs Photodiode) |
| Wavelength Range | 350 - 1100 nm | 800 - 1700 nm |
| Optical Power Measurement Range | 1 µW - 500 mW | |
| Optical Power Resolution | < 1 nW | |
| Calibration Uncertaintya | ±3% (451 nm - 1000 nm) ±5% (Over Rest of Range) | ±5% |
| Linearity | ±0.5% | |
| Max Average Power Densityb | 1 kW/cm² | |
| Integrating Sphere Material / Diameter | Zenith® PTFE Integrating Sphere / Ø1" | |
| Response Time | < 1 µs | |
| Sensor Active Area | 3.6 mm x 3.6 mm | Ø2 mm |
| Sensor Aperture | Ø5 mm | Ø5 mm |
| Power Meter Electronics Properties | ||
| Analog Measurement Rangesc | 500 nA, 50 µA, 5 mA | |
| Measurement Units | W, dBm, A | |
| AD Converter | 24 Bit | |
| Analog Amplifier Bandwidth | 10 Hz | |
| Update Rate | 10 Hz | |
| Remote Interface | USB 2.0 | |
| Power Supply | External: 5 V DC via USB | |
| Dimensions | ||
| Overall Sensor Dimensions | Ø45 mm x 30.5 mm (1.77" x 1.20") | |
| USB Housing Dimensions (Including Plug) | 65 mm x 20 mm x 10 mm (2.60" x 0.80" x 0.40") | |
| Cable Length | 1.5 m | |
| Weight | 0.2 kg | 0.2 kg |
| Mounting | ||
| Aperture Thread | Removable Adapter Plate with External SM1 (1.035"-40) Thread | |
| Post Mounting | 8-32 and M4 Taps | |
| Compatible Fiber Adapter Item #'s | S120-FC (Included) S120-APC, S120-SMA, S120-ST, S120-SC, S120-LC, S120-25 (Not Included) | |
这是校准期间可能出现的*大误差，所有设备的性能公差都考虑在内。
对于连续波(CW)源，此值等于峰值功率密度，而对于脉冲激光源，此值是根据时间平均功率和光束轮廓计算得到的。
适当范围由功率计内部选择，以实现*佳精que度。可关闭自动范围测定功能。
