Thorlabs 型号SPCMxxA/SPDMHx 单光子探测或计数模块

特性

● 单光子探测或计数模块

● 可见光和近红外波段响应

● zui 大 暗计数率低：60 Hz - 1500 Hz

● 四种探测尺寸：有源区为Ø20 µm、Ø50 µm、Ø100 µm或Ø500 µm

● 主动抑制

● 温度稳定

● 脉冲输出

● TTL门/触发输入


应用

● 单分子光谱学

● 光谱光度测量

● 流式细胞计

● 光子互相关光谱学

● 量子光学

● 激光雷达


Thorlabs提供单光子探测或计数模块，这些模块具有一系列光子探测效率(PDE)、探测尺寸、增益选项和波长范围。SPDMA单光子探测模块设计用于350到1100 nm，具有连续可调增益和SMA电接头，通过SMA连接可在示波器或所连接的外部计数器中查看TTL输出。相比之下，SPDMHx固定增益单光子探测模块用于400到1000 nm，具有NIR范围内较高的PDE(见右图)和较低的 zui 大 暗计数率；输出TTL脉冲可通过LEMO接头读取。zui 后，SPCMxxA(/M)单光子计数模块包含内置31位光子计数器，并附带用于控制探测器和读取输出的软件包，适用于350到900 nm。下图比较了计数器的光子探测效率(PDE)。

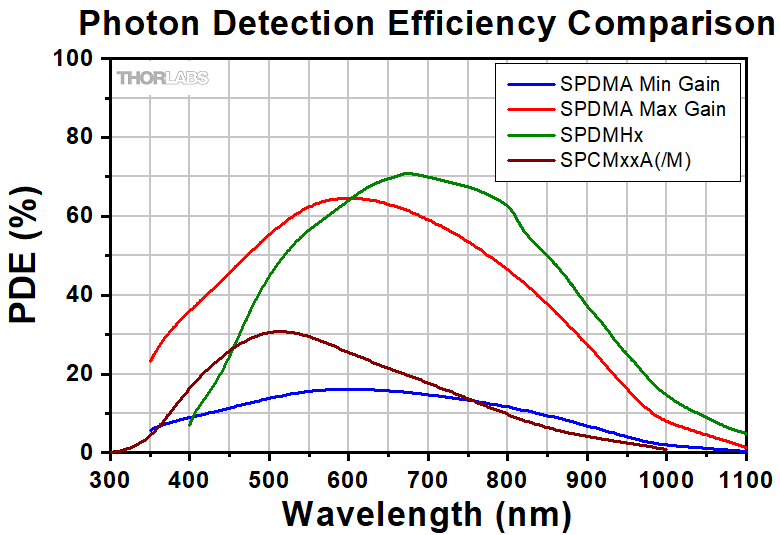

此处为SPDMA模块(在 zui 大 和 zui 小 增益时)、SPDMHx模块、以及SPCMxxA(/M)模块的光子探测效率与波长的函数关系。SPDMA模块的工作范围为350 nm - 1100 nm，SPDMHx模块的工作范围为400 nm - 1000 nm，SPCMxxA(/M)模块的工作范围为350 nm - 900 nm。

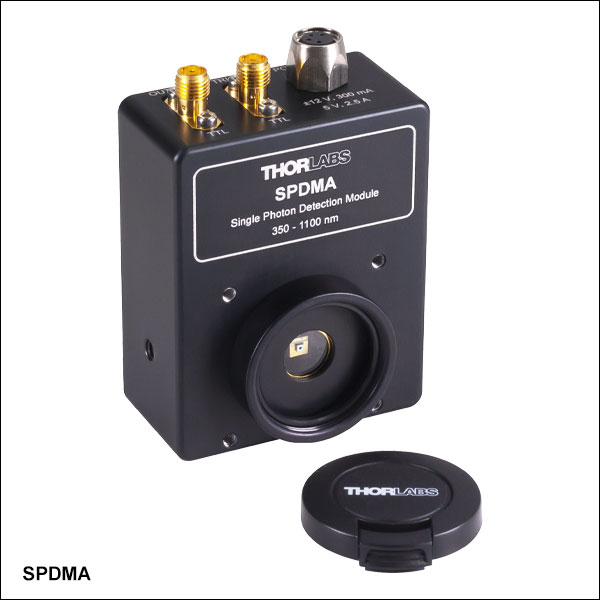

单光子探测模块，可调增益

● 延伸的波长范围：350 nm - 1100 nm

● 可调增益

● 紧凑型尺寸：72.0 mm x 51.3 mm x 27.4 mm

● 有源区为Ø500 μm，与输入孔径同心对齐

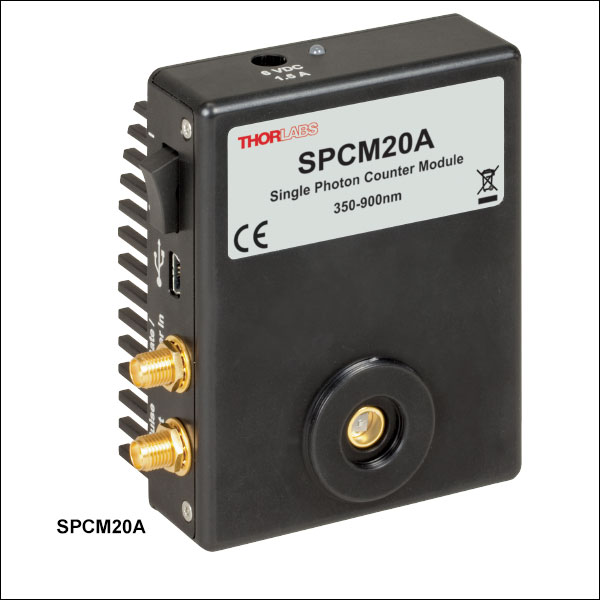

单光子计数模块

● 集成计数器，附带软件

● 波长范围：350 nm - 900 nm

● 紧凑型尺寸：85.0 mm x 76.5 mm x 36.2 mm

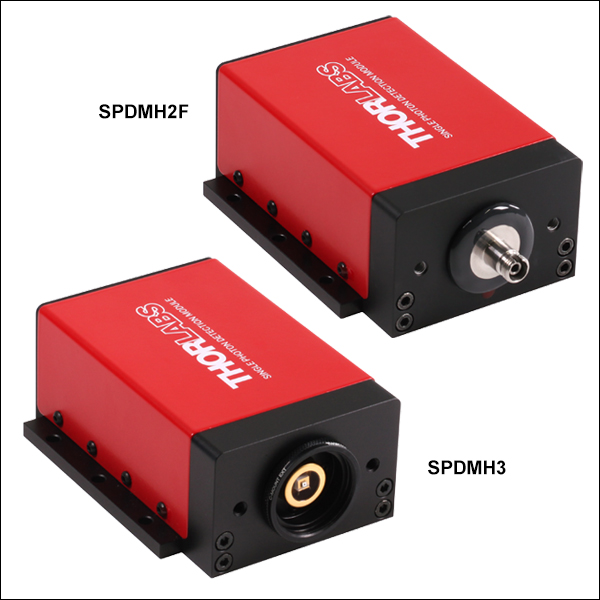

单光子探测模块，固定增益

● 波长范围：400 nm - 1000 nm

● 自由空间或带FC/PC接头版本

● zui 大 暗计数率：100 Hz或250 Hz

● 高光子探测效率

● 探测有源区为Ø100 μm(标称)












规格

Item #SPDMASPDMH2SPDMH2FSPDMH3SPDMH3FSPCM20A(/M)SPCM50A(/M)
Detector
Detector TypeSi Avalanche Photodetector
Wavelength Range350 nm - 1100 nm400 nm - 1000 nm350 nm - 900 nm
Active Detector SizeØ500 µmØ100 µma (Nominal)Ø20 µmØ50 µm
Gain Adjustment Factor (Typical)4N/AN/A
Typical Photon Dectection Efficiency@ Max Gain
58% @ 500 nm
66% @ 650 nm
43% @ 820 nm		10% @ 405 nmb
50% @ 520 nmb
70% @ 670 nmb
60% @ 810 nmb		35% @ 500 nm
PDE Variation at Constant Temperature (Typical)N/A~1%~5%~1%~5%N/A
Dark Count Rate

@ Min Gain:
< 75 Hz (Typical);
< 400 Hz (Max)
@ Max Gain:
< 300 Hz (Typical);
< 1500 Hz (Max)

100 Hz (Max)250 Hz (Max)25 Hz (Typical);
60 Hz (Max)		150 Hz (Typical);
200 Hz (Max)
Count Rate @ Max Gain:
20 MHz (Typical);
>10 MHz (Min)		20 MHz (Max)28 MHz (Max)22 MHz (Max)
Timing Resolution (Typical)N/A1000 psN/A
Dead Time< 35 ns (@ Max Gain)45 ns (Typical)35 ns (Typical)45 ns (Typical)
APD Gating DelaycN/AN/A18 ns (Typical)
Gate / Trigger In to Pulse Out DelaydN/AN/A28 ns (Typical)
Delay Between Photon Impact and
TTL Pulse (Typical)		N/A30 nsN/A
Afterpulse Probability1% (Typical @ Min Gain)0.2% (Typical)3%
APD Temperature Stability< 0.01 KN/A< 0.1 K
Trigger Input TTL Signal
   Low (Closed)
   High (Open)

< 0.8 Ve
>2 Ve



0.5 Vf
2.4 Vf

< 0.8 V
>2 V

Trigger Input Response Time
  Closing Signal
  Opening Signal
N/A
N/A
15 ns (Typ) to 20 ns (Max)
60 ns (Typ) to 65 ns (Max)
N/A
N/A
Output Pulse Width @ 50 Ω Load10 ns (Min); 15 ns (Typ);
20 ns (Max)		15 ns (Typ); 17 ns (Max)N/A
Output Pulse Amplitude @ 50 Ω Load
   TTL High
   TTL Low
3.5 V
0 V
3 V (Typical)
N/A
3.5 V
0 V
SPCNT Counting Device CompatibleYesNo
Input Fiber Compatibility
Fiber ConnectorN/AN/AFC/PCN/AFC/PCN/A
Input Fiber Core Diameter (Max)N/AN/A< 105 μmN/A< 105 μmN/A
Numerical Aperture (NA)N/AN/A≤0.29N/A≤0.29N/A
General
Dimensions (W x H x D)72.0 x 51.3 x 27.4 mm
(2.83' x 2.02' x 1.08')		105.6 x 40.1 x 76.0 mm
(4.16' x 1.58' x
2.99')		116.0 x 40.1 x 76.0 mm
(4.57' x 1.58' x
2.99')		105.6 x 40.1 x 76.0 mm
(4.16' x 1.58' x
2.99')		116.0 x 40.1 x 76.0 mm
(4.57' x 1.58' x
2.99')		85.0 x 76.5 x 36.2 mm
(3.35" x 3.0" x 1.43")
Operating Temperatureg0 °C to 35 °C10 °C to 40 °Ch0 °C to 40 °C
Storage Temperature Range-40 °C to 70 °C-20 °C to 70 °C-40 °C to 70 °C
Power Supply± 12 V, 0.3 A / 5 V, 2.5 A12 V, 0.8 A6 VDC / 1.5 A
Power Supply for Operation @ 1 MHzN/A12 V, 0.2 AN/A

  1. 集成雪崩硅光电二极管的有xiao区大于100 μm。SPDMH2F和SPDMH3F模块针对规格标签中指定的光纤进行了优化。预对准的GRIN透镜将光聚焦到探测器中心直径70 μm内的点上。

  2. 规格适用于无FC/PC接头的模块。

  3. 在外部门模式：触发信号(Gate / Trigger In)和激活APD之间的延迟。

  4. 在外部门模式：触发信号(Gate / Trigger In)和Pulse Out之间的延迟。

  5. 没有TTL信号时的默认值是> 2 V，支持信号到脉冲输出。在0.8 V和2 V之间时，计数器行为未定义。

  6. 没有TTL信号时的默认值是> 2.4 V，支持信号到脉冲输出。

  7. 非冷凝

  8. *大湿度：40 °C时为85%
