Thorlabs Shack-Hartmann波前传感器

● 三种小型传感头选项：

  ○ 通用型*

  ○ 大孔径，11.26 mm方形区域*

  ○ 高速度，帧率高达1120 fps

● 包含高质量光刻微透镜阵列(MLA)

  ○ 安装在可更换的磁性支架中

  ○ 针对传感头单独校准

● 套件包含传感头组件和额外的300 µm微透镜阵列

● 实时测量波前和强度分布

● 适用于连续或脉冲光源

● U,S,B连接便于PC操作

● 通过TCP/IP实时数据读取

● 灵活的软件选项

  ○ GUI软件

  ○ 仪器驱动程序包，用于C编译器

  ○ LabWindows™/CVI

  ○ LabVIEW™

  ○ DataSocket实时数据传输

  ○ .,Net

● 用于波前传感器的光学调整架，单独提供(请看下方)

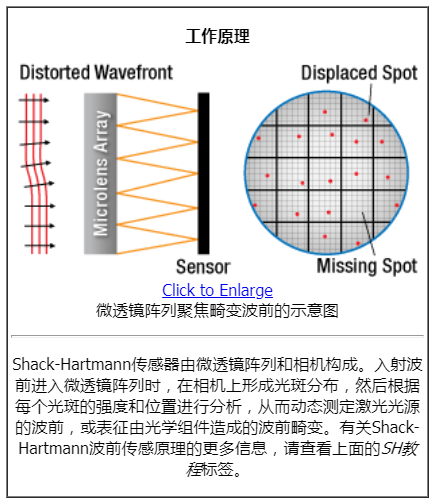

Thorlabs的快速Shack-Hartmann波前传感器能够 jing 确 测量入射光束的波前形状和强度分布。这些波前传感器包含CMOS传感头和微透镜阵列(MLA)，封装在便于存储和携带的外壳中。波前传感器的性能由传感头和MLA的组合共同确定。如上表所示，我们提供三种传感头：通用型、大孔径和高速度版本。同样，也提供三种不同微透镜间距和焦距的MLA选项，以便根据应用实现 zui , 佳 准确度和波前动态范围。

这些波前传感器的型号包含前缀和后缀，前缀表示传感头类型(WFS30*、WFS40*或WFS20)，后缀表示MLA类型(-5C、-7A或-14AR)或套件类型(-K1或-K2)。套件包含一个传感头和两个MLA。上面的规格和选择指南标签提供了关于不同波前传感器选项的详细信息。每种传感头用的触发电缆下面有售，使用TTL触发信号时可以另外购买。发货清单标签里面列出了每种型号中所含元件的清单。

Thorlabs Shack-Hartmann波前传感器

传感头

通用型和大孔径传感头的产品型号前缀分别为WFS30*和WFS40*，它们具有触发输入和用于连接PC的U,S,B 3.0端口。如果通过U,S,B 2.0端口操作，性能会降低。高速传感头的产品型号前缀为WFS20，包含一个控制盒，带有触发输入和用于连接PC的U,S,B 2.0端口。当传感器在高速模式下使用时，控制盒分析相机图像，并仅将光斑位置而不是整个图像传输到PC。这样降低通过U,S,B 2.0连接传送的数据量，使高速传感器实现> 1000 fps的测量速度。

微透镜阵列

我们波前传感器中包含150 µm或300 µm间距的MLA，镀有铬掩模或增透膜， yong 久性地安装在可更换磁性支架中。磁性支架定位微透镜阵列，以便每次将其安装在传感器头上时实现正确的对准。订购套件或更多MLA时，Thorlabs附带一个拆卸工具，以便切换MLA。

软件

附带的软件包提供用户友好的图形界面，其中有选择相机设置、校准、分析和显示选项的工具。软件包括C语言编译、LabVIEW™、LabWindows/CVI™和.,Net的驱动程序和DataSocket服务器支持，用于集成到自定义的系统控制和数据收集软件。更多关于附带的软件或下载 zui , 新 版本的信息，请查看上面的软件标签。

自适应光学元件套件

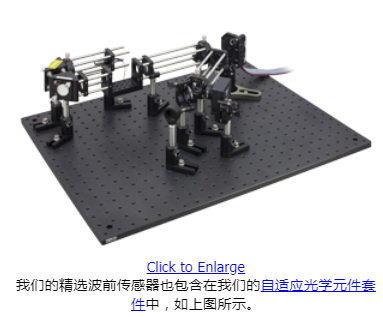

为了将自适应光学被更多研究领域采用，Thorlabs提供自适应光学套件。这些套件包含任何自适应光学系统的三种主要组件：可变形反射镜、Shack-Hartmann波前传感器和实时控制软件。我们提供Thorlabs压电可变形反射镜，也通过与Boston Micro-Machines合作提供基于MEMS的可变形反射镜。此外，这些套件(如左图所示)还包含光源、所有准直/成像光学元件和所需的安装硬件(不包含面包板)。这些套件经过专门设计，易于使用的自适应光学方案，几小时(而不是几个月)就能集成到研究系统。
