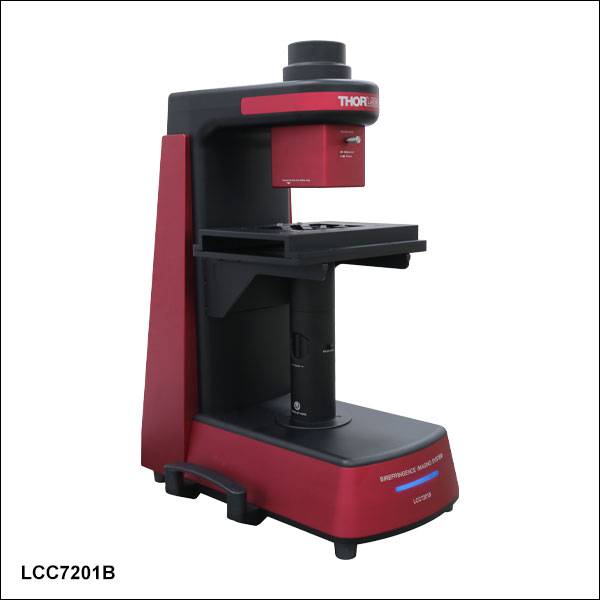

Thorlabs 型号LCC7201B 双折射成像系统 Ø20mm视场


● 内置633 nm LED光源

● 测量 zui 大 半波(316 nm)的样品延迟和 zui 大±90°的方位角

● Ø20 mm视场

● 包含Windows®软件包(详见软件标签)

● 包含的样品支架

   ○ MLS203P2样品支架

   ○ 样品支架转接件，用于Ø1/2英寸、Ø1英寸和2英寸x2英寸光学元件


LCC7201B双折射成像系统测量平坦样品中由应力和应变导致的双折射，可用于从材料和生物研究到产品质量保证的各种应用中。


系统包含一个刚性位移台和转接件，可夹持Ø1/2英寸、Ø1英寸和2英寸x2英寸样品。

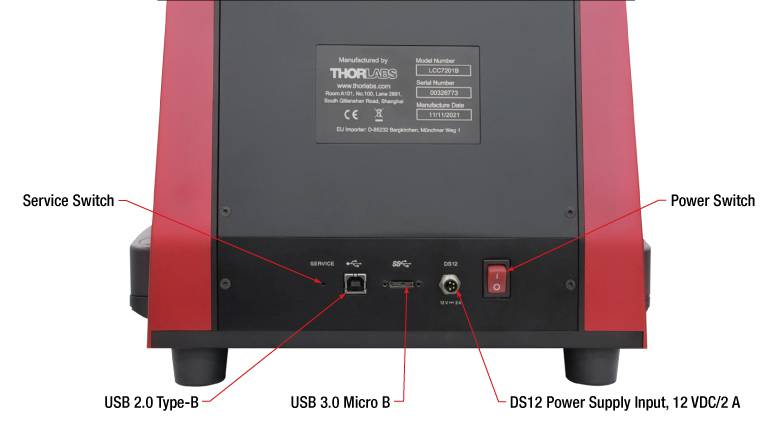

处理样品支架转接件，LCC7201B系统还包含一个DS12 12 VDC电源、符合具体地区的电源线、存有软件和手册的U盘、U,S,B 2.0 Type-A转Type-B电缆、U,S,B 3.0 A转Micro B电缆、一个R2L2S1B双折射NBS 1963A分辨率测试靶。系统要通过Windows®计算机(不包含)才能工作。

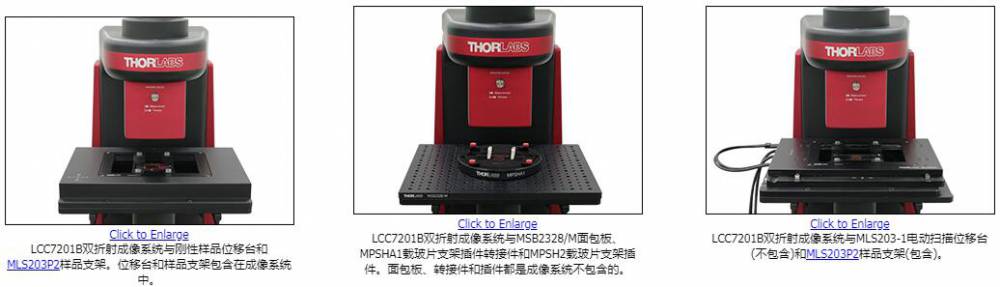

样品安装选项

LCC7201B系统包含Thorlabs MLS203P2样品支架，可用于观测样品。它还包含三个样品支架转接件，可用于夹持Ø1/2英寸、Ø1英寸和2英寸x2英寸光学元件。MLS203P2样品支架可在X方向上手动调节，可用于大于Ø20 mm视场的样品。对于样品旋转，标准样品位移台可用MS,B2328(/M)面包板和MPSHA1转接件替换。此外，为了扫描更大的样品，系统可通过Thorlabs MLS203-1快速XY扫描位移台升级，提供X和Y方向上的手动和电动调节。下面有样品安装选项的示例。




规格

LCC7201B Specifications

Light Source Wavelengtha633 nm
Measurement RangeRetardanceStandard Retardance Range: 0 nm to 316 nm
Low Retardance Range: 0 nm to 100 nm
Azimuth
±90°
Measurement AccuracyRetardanceStandard Retardance Range: ±10 nm
Low Retardance Range: ±1 nm
AzimuthStandard Retardance Range: ±3° Low Retardance Range: ±1°
Measurement Rate<20 s (Based on Default Camera Settings)
Field of ViewØ20 mm
Spatial Resolution9.77 μm
InterfacesUSB 2.0 and USB 3.0
Imager Resolution2448 x 2048 Pixels
Dimensions (D x W x H)500.0 mm x 360.0 mm x 672.0 mm
Weight25 kg (55.1 lbs)
Operating Temperature0 °C to 40 °C
Storage Temperature-15 °C to 65 °C
Included AccessoriesSample Holder Adapters,
Birefringent Resolution Target (Item # R2L2S1B)
