带InGaAs探测器
● 主动对准系统，具有先进的光搜索算法
● 跟踪功能保持 wu 限 zui , 佳 的性能、
● 锁定模式维持对准稳定性
● 两个压电驱动器输出通道提供闭环反馈
● 包含红外(InGaAs)探测器和用于外部二极管的SMB接头
● 可见(硅)探测器单独提供
● 完整的软件GUI控制套件并支持第三方自定义应用程序
● 2轴控制器，具有双轴控制器连接功能，以升级到 zui , 多 4轴

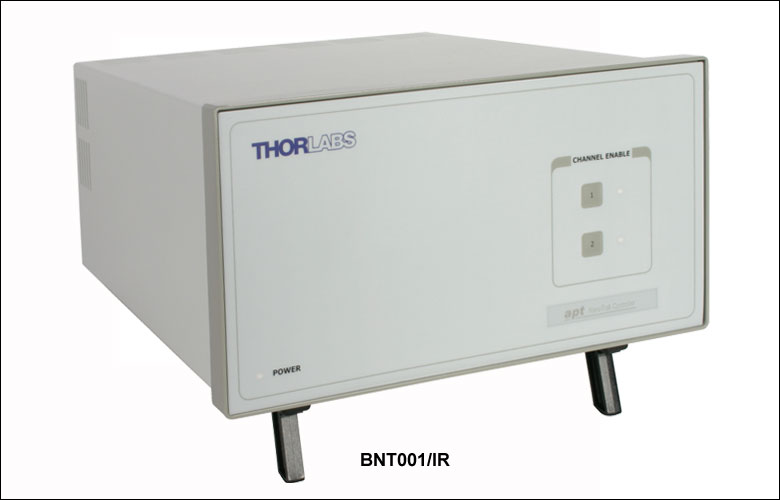

NanoTrak®自动耦合控制器将智能主动反馈的对准控制系统和双通道压电控制器封装在单个台式装置中。此系统是基础构造模块，可以迅速配置先进的对准系统。它还能 wan 全 集成到各种电动定位系统中，包括我们带压电促动器的3轴NanoMax和6轴Nanomax挠性位移台。
光 zui , 初 从一个设备(比如光纤)耦合到另一个设备时包括在探测到信号之前搜索多维空间的过程。NanoTrak支持软件提供一系列电机搜索算法，以实现初次光探测。虽然NanoTrak主要用于对准光纤和集成光学器件，但也非常适合自动化任何劳动力密集型对准任务，如波导表征、给有源和无源器件配尾纤以及其他研发应用。
NanoTrak模块带有用于红外波段的InGaAs探测器(NTA007)和用于外部探测头的PIN二极管SMB输入。用于可见波段的硅探测器(NTA009)在下方单独出售。长36英寸的SMB母头转BNC公头电缆PAA236R也单独出售。
相关产品

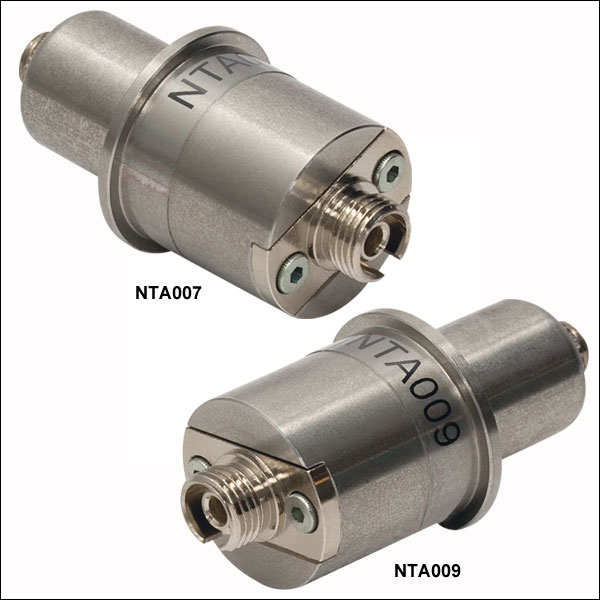

NanoTrak®探测头
这些红外(NTA007)和可见光(NTA009)波长探测器兼容的控制器有：台式(BNT001/IR)、上一代T-Cube™(TNA001/IR)和机架式(MNA601/IR) NanoTrak®控制器。两种探测器都有FC/PC光纤输入接头及接合台式控制器的接口(探测器背面的插口)，如右图所示。
规格
BNT001/IR Specifications
| Signal Measurement | |
|---|---|
| PIN Photo-Diode Input | |
| Connector Type | SMB male |
| Current Range | 1 nA to 10 mA Photocurrent |
| Visible Light Detector | |
| Connector Type | FC/PC |
| Detector Type | Silicon (Si) |
| Operating Wavelength | 320 - 1000 nm |
| IR Detector | |
| Connector Type | FC/PC |
| Detector Type | InGaAs |
| Operating Wavelength | 900 - 1700 nm |
| NanoTraking | |
| Circle Scanning Frequency | 1 to 300 Hz |
| Circle Position Range | < 1% to >99% Maximum Piezo Extension (MPE) |
| Circle Diameter Adjustment Modes | Automatic and Manual |
| Signal Phase Compensation | -180° to 180° |
| Piezoelectric Input/Output | |
| Number of Piezo Channels | 2 |
| HV Output Connectors | |
| Connector Type | SMC male |
| Voltage Output | 0 to 75 VDC/Channel |
| Voltage Stability | 100 ppm over 24 Hours |
| Noise | < 3 mV (rms) |
| Output Current | 500 mA/Channel |
| Analog Output Monitors | |
| Connector Type | BNC |
| Voltage Range | 0 to 10 VDC |
| Analog Drive Inputs | |
| Connector Type | BNC |
| Voltage Range | 0 to 10 VDC |
| Strain Gauge Position Feedback | |
| Connector Type | 9 Pin D-type Female |
| Feedback Type | AC |
| Other Input/Output | |
|---|---|
| Optical Power Monitor | |
| Connector Type | BNC |
| Voltage Range | 0 to 10 VDC |
| User Control | |
| Connector Type | 37 Pin D-Type Female |
| Isolated Digital Inputs | 8 off TTL |
| Isolated Digital Outputs | 4 off TTL |
| Trigger Input | 1 off TTL |
| Trigger Output | 1 off TTL |
| Potentiometer Channel Control Input | 1 kΩ to 10 kΩ (each channel) |
| Analog Channel Output Monitors | 0 to 10 VDC (each channel) |
| LV Channel1 Output / Trigger Output | |
| Connector Type | BNC |
| Voltage Range (LV Ch1 Mode) | 0 to 10 VDC |
| Trigger Output Mode | TTL |
| LV Channel 2 Output / Trigger Input | |
| Connector Type | BNC |
| Voltage Range (LV Ch2 Mode) | 0 to 10 VDC |
| Trigger Input Mode | TTL |
| USB Port | |
| Connector Type | Type B |
| Speed | USB1.1 |
| Power Requirementsa | |
| Voltage | 85 to 264 VAC |
| Frequency | 47 to 63 Hz |
| Power | 200 W |
| Fuse | 3A |
| General | |
| Dimensions (W x D x H) | 245 x 130 x 330 mm |
| Weight | |
a. 提供特定地区的电源线。
NTA009 Specifications
| Spectral Range | Active Area | Fiber Input | Rise Time | NEP | Dark Current |
|---|---|---|---|---|---|
| 320 - 1000 nm | Ø 0.8 mm | FC/PC Bulkhead | 100 ps @ 12 V | 3.1 x 10-15 W/√Hz | 0.01 nA @ 10 V |
NTA007 Specifications
| Spectral Range | Active Area | Fiber Input | Rise Time | NEP | Dark Current |
|---|---|---|---|---|---|
| 900 - 1700 nm | Ø 0.12 mm | FC/PC Bulkhead | 300 ps @ 5 V | 4.5 x 10-15 W/√Hz | 0.05 nA @ 5 V |
