Thorlabs 开环压电控制器 MDT694B

特点

• 单通道和3通道版本

• 用户可选的电压输出有：0-75伏特、0-100伏特或者0-150伏特

• 前面板的旋钮可根据旋转速度提供粗略或精细电压跳变

• 使用通过BNC口的指令或电压远程控制

• 包含带BNC转SMC适配器的BNC输出接口

• 3通道模型的模式特点是可用一个信号驱动所有通道

Thorlabs的开环压电控制器提供精确、低噪声输出电压控制压电驱动器和堆叠的精密运动。每个通道可独立控制，根据后面板上某个开关的位置提供的电压范围有：0-75伏特、0-100伏特或者0-150伏特；选择较低的最大电压值有助于保护灵敏的低压压电装置。通过BNC输出电压，通过一个4位LED实时显示输出电压值。每个通过都带一个BNC转SMC适配器(MDC40211)用于带SMC接口的驱动器。

就地控制和远程控制选项
每个通道都可以通过旋转调节旋钮就地控制、通过BNC由外部电压进行远程控制或者通过指令行界面进行远程控制。指令界面通过USB2.0进行操作。使用调节旋钮时，慢速旋转得到小电压跳变，而快速旋转得到更大的电压跳变。30秒后控制器自动锁定输出电压以防止意外变化。通过BNC提供外部控制电压时，外部电压将增加到由旋钮提供的电压上，可以防止可能损坏压电电容的电压突变。不管外部控制电压的大小，输出电压不能超过后面板所选的最大电压值。

主扫描模式
MDT693B型3通道开环压电控制器带一个主扫描模式，允许一个信号控制三个轴。这个特点使它能完全在Z方向移动一个带3调节器的反射镜安装座，而且不会造成旋转和倾斜。为了适应各种压电装置的差异，MDT693B控制器带有Scan Trim旋钮，能放大用户设定的的控制电压值80%到120%。另外，在主扫描模式中，每一个通道调节旋钮都设定了一个直流补偿电压。

捆绑可选

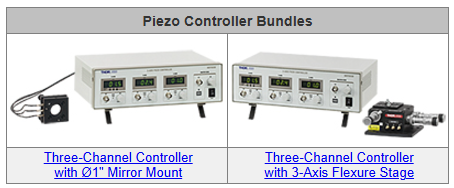

为了使用方便，MDT693B型三通道压电控制器也捆绑在三轴NanoMax挠性平台或者Ø1英寸三调节器反射镜安装座中销售，如左图所示。
