单光子成像
适应单光子成像高端的像增强器适配器 The Cricket™² 是一个光电耦合的相机配件，可实现单光子成像，适配CMOS/CCD相机并具备极高的曝光时间。The Cricket™² 是基于双MCP (微通道板) 像增强器，可实现单光子灵敏度的一体式摄像机升级。通过C-Mount 接口和USB电源，The Cricket™² 提供了无与伦比的连接标准。提供全系列基于Photonis Hi-QE像增强器。具有市场领先地位的QE（量子效率），覆盖从130nm（UVC）到900nm（NIR）的整个光谱范围。
特征：
l 双 MCP (Chevron)
l Hi-CE (Collection Efficiency) MCPs
l 高增益 2x10⁶
l 高门控 3ns
l 可提供完整的Hi QE光电阴极系列
应用：
• 高能物理
• 量子光学
• Optical readout for time projection chambers
• Time correlated single photon imaging
• Contact us for expert advice on your application

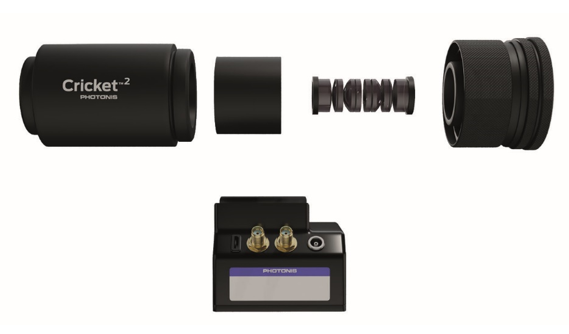

Cricket™² 型号应用案例c-mount-in和c-mount-out安装可以轻松耦合各种光学元件、相机和显微镜，可选c-mount、f-mount适配器。
Cricket™² 主要规格
机械连接 | |
镜头接口 | c-mount |
相机接口 | c-mount |
PSU 门控(可选) 集成增益控制 | Micro-USb (100 mW @ 5 Volt) SMA Connector (50 Ω) Lemo Connector (0-5V) |
外壳材料 | Aliminium (Black anodized) |
外壳(HxWxL) | 95x58x112 mm |
重量 | 450 g |
光学性能 | |
2/3" 芯片格式 | 4:3 aspect ratio |
1/1.2" 芯片格式 | 16:10 aspect ratio |
agnification | 1:1 |
Cricket™² 像增强器规格
像增强器 | |||
输出窗口 | 石英或者玻璃 [Fiber/MgF2 可选 Hi- | ||
光电阴极 | QE范围，SolarBlind or Broadband | ||
微通道板荧光屏 类型 | 高分辨率Hi-CE (Collection efficiency) [HDR可选 ] P43 or P46 | ||
标准门控 (可选) | 高速门控(可选) | ||
门控单元 | 集成 | 门控单元 | 外部 |
门控开/关 | 0-5 Volt(TTL) | 门控开/关 | 0-5 Volt (TTL) |
门控开/关时间（HI-QE-Red） | 30 ns | 门控开/关时间 | 3ns |
门控开/关时间（其他） | 200ns | 门控重频 | 300 kHz |
门控重频 | 20 kHz | 门控 重频（burst） | 2.5 MHz |
延时（门控阴极） | 100 ns | 延时（门控阴极） | 100 ns |
上升时间 | 20 ns | 抖动 | 30 ps RMS |
下降时间 | 20 ns | ||

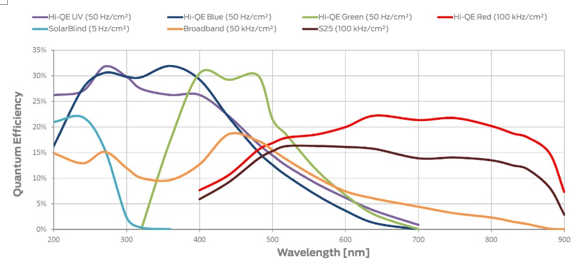

光电阴极的概述图

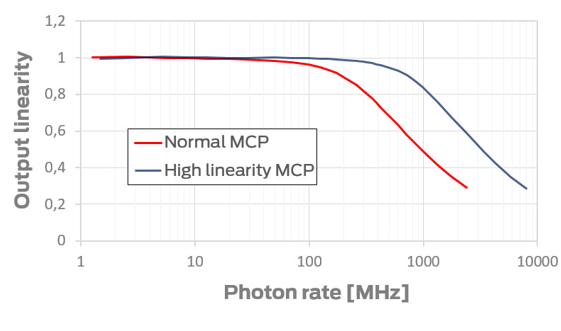

MCP线性图

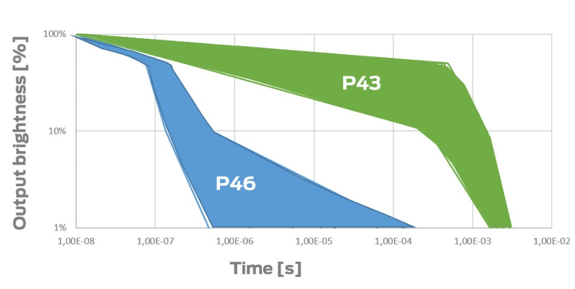

磷光图
