〖尺寸图 Dimension(mm)〗1x2 2x2 磁光开关
1x2 2x2 MO-Switch
〖简介Introduction〗
Zgphotoncs 1x2 或 2x1光开关是一种全固态器件，没有任何移动部件，利用法拉第效应实现光的切，这是使用受专利保护的非机械配置实现的，采用固态全晶体设计，无需机械运动。
Zg photonics 1x2or 2x1 optical switch is an all solid-state device without any moving parts. The switching of the optical light is realized by utilizing Faraday Effect.This is achieved using a patent protected non-mechanical configuration with solid-state all-crystal design which eliminates the need for mechanical movement. The microsecond fiber optic switch is designed to meet the most
〖特性Features〗
n 无活动部件，最佳耐用性
No moving parts, optimal durability
n 超快的切换速度
Ultra fast switching speed
n 极其稳定的闭锁模式
Extremely stable locking mode
n 低功耗
low-power consumption
n 易于布线，所有光纤都在同一侧
Easy to route, all fibers are on the same side
n 卓越的可靠性和稳定性
Excellent reliability and stability
〖应用Applications〗
n 光开关
Optical switch
n 高速保护
High speed protection
n 系统监控
system monitor
n 测试与测量
test and measurement
n 光纤传感系统
optical fiber sensing system
〖性能参数Performance Parameter〗
参数 Parameter | 单位 Unit | 参数值 Value | 备注 Notes |
波长范围 Wavelength Range | nm | 1525~1565 | 其他波段可选 Other band optional |
插入损耗 Insertion Loss | dB | 0.7(Typ.); 1.2 (Max.) | |
PDL 偏振相关损耗 | dB | 0.1 (Typ.); 0.2 (Max.) | |
回波损耗 Return Loss | dB | 40 | |
串扰 Cross-talk | dB | 40 | 典型值 >50dB Typical >50dB |
偏振模色散 PMD | ps | 0.2 | |
重复性 Repeatability | dB | +/- 0.01 | |
使用寿命 Durability | cycles | >100Billions | |
开关时间 Switch Time | μs | 10~30/200~400 | 其他速度可选 Other speed optional |
储存温度 Storage Temperature | P0PC | -40~85 | |
工作温度 Operating Temperature | P0PC | -5~70 | |
最大光功率 Maximum Optical Power | mW | 500 | 大功率可选 High power optional |
尺寸（长×宽×高）Dimension( L×W×H ) | mm | 28 × 9.5 × 7.8 |
注：所有规格均基于不带连接器的设备，并保证在波长、偏振和温度范围内。
Note:
All the specifications are based on the devices without connectors, and guarantee it within the wavelength, polarization and temperature range.

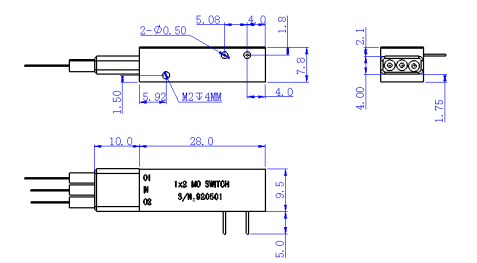

〖尺寸图 Dimension(mm)〗
〖电气规格 Electrical Specifications〗
参数Parameters | 规格 Specifications | 单位 Unit | |
常规 Regular | 超快 Ultra-fast | ||
开关电压 (VCC) Switching Voltage (VCC) | 5 (±5%) | 6.0~7.0 | V |
开关电流 Switching Current | < 100 | < 350 | mA |
驾驶模式 Driving Mode | 电压或脉冲驱动 Voltage or Pulse Driving | 脉冲驱动 Pulse Driving | NA |
脉冲宽度（典型） Pulse Width (typical) | 1000 | 20 | μs |
切换频率 Claim Frequency | <800 | < 3000 | Hz |
〖开关状态表对应的引脚控制信号Pin control signal corresponding to switching status table〗
引脚1 Pin1 | 引脚2 Pin2 | 光输出端口 The Optical Output Port |
1（电压 = VCC） | 0（电压=GND） |
|
0（电压=GND） | 1（电压 = VCC） |
|
1（电压 = VCC） | 0（电压=GND） |
|
0（电压=GND） | 1（电压 = VCC） |
|
〖订货信息ordering information〗（ZGS-111210）
工作模式 Working mode | 开关速度 Switching speed | 工作波长 Operating wavelength | 光纤 Fiber type | 光纤长度 Fiber length | 连接器类型Connector type |
1.常规 1.Regular 2.双向 2. Bidirectional
| 1.200~400us 2.10~30us 3. Others | 1.C Band 1525~1565 nm 2. L Band 1565-1615 nm 3. C & L Band 4. Others | 1.250μm光纤 2. 900μm光纤 3. Others | 1.0.5 +/- 0.1 m 2. 1.0 +/- 0.1 m 3. Others | 0.无接头/No 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. Others |
