MEMS光开关1XN

MEMS Optic Switch 1XN



〖特性Features〗

n 无移动组件

No moving components

n 切换速度快

Quickly switching speed

n 极其稳定的锁存模块

Extremely stable latching module

n 低功耗

Low loss

n 极好的稳定性和可靠性

Good Stability&Reliability

〖应用Applications〗

n 无源光网络

Passive optical network

n 光保护系统

Optical Protection System

n 测量系统

Measuring System

n 网络监控

Network monitorin

〖性能参数Performance Parameter〗

规格

Specifications

单位

Unit

参数

Parameter

工作波长

Operating wavelength

nm

1260-1650

中心波长

Center wavelength

nm

1310   or1550

插入耗损

Insertion loss

dB

≤1.0（typical：0.8）

波长相关耗损

Wavelength dependent loss

dB

≤0.3

温度相关耗损

Temperature dependent loss

dB

≤0.3

偏振相关耗损

Polarization dependent loss

dB

≤0.15

回波耗损

Return loss

dB

≥50

串扰值

Crosstalk value

dB

≥50

重复性

Repeatability

dB

±0.05

切换时间

Switching time

ms

≤10

使用寿命

Service life

times

≥10   billion

控制电压

Control voltage

V

5

最大承受光功率

Maximum optical power

mw

≤500

使用温度

Operating  temperature

℃

-20~+70

储存温度

Storage temperature

℃

-40~+85

尺寸

Size

mm

40x26x16

以上所有规格的损耗不包括连接头的损耗，并且不包括在特殊环境下的损耗.

All parameters without connector’s loss,and it isn’t include the loss in special environment.

〖光路Optical path〗

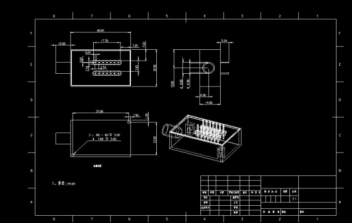

〖尺寸图Dimension:(mm)〗

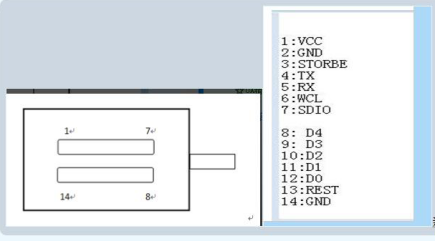

〖管脚定义Pin Definition〗
























〖订购信息Ordering information 〗

路数

Channel

波长

Wavelength

光纤类型

Fiber type

电压

Voltage

套管

Casing

纤长

Fiber length

连接头

Connector

N:1~x

13: 1310nm

SM: 单模

SM: Single Mode

5-5V

025: Φ0.25mm

05: 0.5m

1:SC/UPC


15: 1550nm

X:   其他

X:Others


09: Φ0.9mm

10: 1.0m

2:SC/APC


13/15: 1310+1550nm



X:   other

15: 1.5m

3:LC/UPC


X:   other




X: other

4:FC/UPC







5:FC/APC
