特种光分路器 532-2330nm
Special Optical Splitter 532-2330nm
〖应用Applications〗
n 光纤放大器
Fiber amplifier
n CATV 系统
CATV
n 光纤激光器
Fiber laser
n FTTH&LAN
〖特性Features〗
n 低插损
Low insertion loss
n 紧凑结构
Compact structure
n 高隔离度
High isolation
〖性能参数Performance Parameter〗
规格 Parameter | 单位 Unit | 参数 Value |
插入损耗( 50/50) Insertion loss(50/50) | dB | ≤4.2 |
偏振灵敏度 Polarization sensitivity | dB | 0.5 |
中心波长 Center wavelength | nm | 532 650 780 850 980 1064 1850 2004（可定制） |
工作波长范围 Operating wavelength range | nm | ±15 |
端口配置 Port configuration | - | 1x2 or 2x2 |
耦合比 Coupling ratio | % | 01/99~50/50（±3%） |
回波损耗 Return loss | dB | 50 |
光功率(CW) Optical power(CW) | mW | 1000 |
拉伸载荷 Tensile load | N | 5 |
光纤类型 Fiber type | - | Corning SMF-28E, Hi780 /1060，sm1950 |
工作温度 Operating temperature | °C | -5~+70 |
储存温度 Storage temperature | °C | -40~+85 |
对于带连接器的设备，IL 高 0.3dB，RL 低 5dB For device with connector, IL is 0.3dB higher, RL is 5dB lower | ||

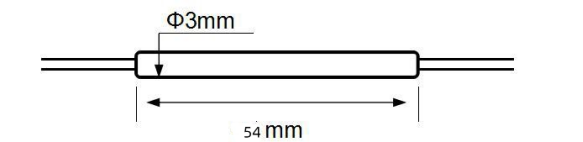

〖封装尺寸Packaging Dimensions〗
〖订购信息Ordering information〗
中心波长 Center wavelength | 端口号 Port number | 分光比 Splitting ratio | 分接端口的光纤类型 Fiber type for split port | 尾纤类型 Pigtail type | 尾纤长度 Fiber length | 连接口 Connector |
532 =532 nm 980=980nm 1064=1064nm 1550=1550nm 1310=1310nm... | 1=1x2 2=2x2 | 01=1% 02=2% 05=5% 50=50% ......, | 1=SMF-28E 2=Hi1060 其他 | 0=裸纤 0= Bare fiber 1=900μm松套管 1=90μm Loose tube 2=2mm 电缆 2=2mm Cable 3=3mm 电缆 3=3mm Cable | 1=1m 2=2m | 0=None 1=FC/APC 2=FC/UP C3=SC/AP C4=SC/UPC |
