光纤镀膜反射镜

Optical Fiber Coated Mirror





〖特性Features〗

n 小尺寸封装

Small size package

n 低插损

Low insertion loss

n 紧凑结构

Compact structure

n 宽波长范围

Wide wavelength range

〖应用Applications〗

n 光纤传感系统

Optical fiber sensing system

n 光纤激光器

Fiber laser




〖性能参数Performance Parameter〗

参数

Parameters

单位

Unit

范围

Values

中心波长

Center wavelength

nm

1064±15；1310±15；1550±15

插入损耗

Insertion loss

dB

<0.7; type 0.4

最大光功率(CW)

Max. optical power(CW)

mW

300

最大拉伸载荷

Max. tensile load

N

5

光纤类型

Fiber type

-

Corning SMF-28 or Hi-1060 fiber

工作温度

Operating temperature

°C

-5~65

储存温度

Storage temperature

°C

-40~85

尺寸

Size

mm

3.0 x 12 or 3.2 x 14.8 or 4.5 x 25

对于带连接器的设备，IL 高 0.3dB，RL 低 5dB。

For device with connector, IL is 0.3dB higher, RL is 5dB lower.

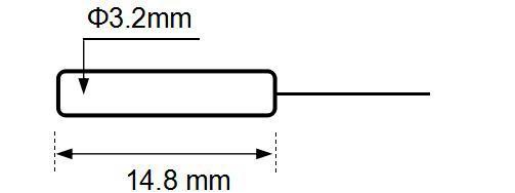

〖封装尺寸Packaging Dimensions〗


















〖订购信息Ordering information〗

中心波长

Center wavelength

包装类型

Package type

光纤类型

Fiber type

尾纤类型

Pigtail type

尾纤长度

Fiber length

连接器类型

Connector

06=1064,

31=1310,

55=1550

1=Standard

1=SMF-28

2=Hi 1060

0=250umbare fiber

1=900umloosetube

0=0.8m

1=1m

0=FC/UPC

1=FC/APC

2=SC/UPC

3=SC/APC

4=LC/UPC

5=LC/APC
