（6+1）×1多模泵组合器（MPC）
(6+1)×1 Multi-Mode Pump Combiner (MPC)
〖产品描述Description〗
这种（6+1）×1多模光纤组合器是为高功率光纤激光器应用而设计的。它将六个泵浦激光器和一个信号通道组合成一个双包层输出光纤。光纤类型可定制。
This (6+1)×1 multi-mode fiber combiner is designed for high power fiber laser application. It combines six pump lasers and one signal channel into one double cladding output fiber. Fiber type can be customized.
〖主要特点Key Features〗
n 高信号传输效率
High Signal Transfer Efficiency
n 高泵效率
High Pump Efficiency
n 波长不敏感
Wavelength Insensitive
n 提供自定义配置
Custom Configurations Available

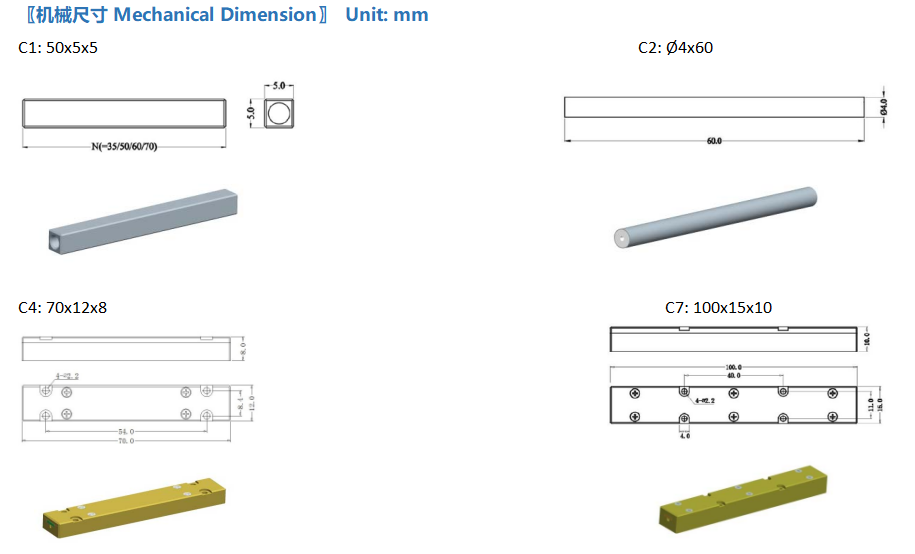

〖机械尺寸Mechanical Dimension〗 Unit: mm
〖性能参数Performance Parameter〗
参数/试验条件 Parameters/Test conditions | 最小值 Min. | 典型值 Typ. | 最大值 Max. | 单位 Unit | 备注 Note | ||
1 | 信号工作波长 Signal Operating Wavelength | 1000 | 1064 | 1100 | nm | ||
2 | 泵浦工作波长 Pump Operating Wavelength | 800 | 1000 | nm | |||
3 | 泵浦光纤 Pump Fiber | 纤芯直径 Core Diameter | 105 | µm | Refer to fiber codes 参考光纤编码
| ||
4 | 包层直径 Cladding Diameter | 125 | µm | ||||
5 | 数值孔径 Numerical Aperture | 0.15 | - | ||||
6 | 信号光纤 Signal Fiber | HI1060 or 6/125 DCF | Refer to fiber codes 参考光纤编码
| ||||
泵浦效率（%） Pump Efficiency (%) | 信号插入损耗（dB） Signal Insertion Loss (dB) | 功率处理（W，每个端口） Power Handling (W, each port) | |||||
7 |
输出光纤 Output Fiber | 6/125 DCF | >90（Typ.93） | <0.7（Typ. 0.5） | 25 | ||
10/125 DCF | >90（Typ. 93） | <0.7（Typ. 0.5） | 25 | ||||
12/125 DCF | >90（Typ. 93） | <0.7（Typ. 0.5） | 25 | ||||
15/125 DCF | >90（Typ. 93） | <0.7（Typ. 0.5） | 25 | ||||
20/125 DCF | >90（Typ. 93） | <0.7（Typ. 0.5） | 25 | ||||
20/200 DCF | >95（Typ. 97） | <0.7（Typ. 0.5） | 50 | ||||
25/250 DCF | >95（Typ. 97） | <0.7（Typ. 0.5） | 50 | ||||
30/250 DCF | >95（Typ. 97） | <0.7（Typ. 0.5） | 50 | ||||
20/400 DCF | >95（Typ. 97） | <0.7（Typ. 0.5） | 50 | ||||
8 | ㎡ | 1.3 | - | ||||
9 | 光隔离 Optical Isolation | 20 | dB | ||||
10 | 尾纤长度 Fiber Length | 0.8 | m | 每个端口 Each port | |||
11 | 工作环境温度 Operating Environment Temperature | -5 | +70 | ℃ | |||
12 | 工作湿度 Operating Humidity | 5 | 95 | %RH | Not recommend in high humidity for long time. 不建议长时间在高湿度环境中使用。
| ||
13 | 储存温度 Storage Temperature | -40 | +85 | ℃ | |||
14 | 封装 Package | C1, C2, C4, C7 | - | Handling power is different with PKG | |||
〖订购信息Ordering information〗
MPC-（6+1）×1-F（B）-泵浦波长/泵浦功率信号波长泵浦光纤/信号光纤输出光纤封装光纤长度
注：F： 正向泵；B： 向后泵送。
泵浦/信号/输出光纤：请参阅光纤类型。
包装：C1、C2、C4、C7
C1:5W/端口；C2:5W/端口；C4：总功率<150W，C7：总功率>=150W
MPC-(6+1)×1-F(B)-Pump wavelength/Pump power-Signal wavelength-Pump fiber/Signal fiber-Output fiber-Package-Fiber length
Note :
F: Forward pump; B: Backward pump.
Pump/Signal/Output fiber: refer to fiber codes.
Package: C1, C2, C4, C7
C1: 5W/port; C2: 5W/port; C4: total power < 150W, C7: total power >=150W
