N×1泵浦合束器（MPC）

N×1 Multi-Mode Pump Combiner (MPC)

〖产品描述Description〗

这种N×1多模光纤组合器是为高功率光纤激光器应用而设计的。它结合了N泵浦激光器集成到一个双包层输出光纤中。光纤类型可定制。

This N×1 multi-mode fiber combiner is designed for high power fiber laser application. It combines N pump lasers into one double cladding output fiber. Fiber type can be customized.



〖主要特点Key Features〗

n 高信号传输效率

High Signal Transfer Efficiency

n 波长不敏感

Wavelength Insensitive

n 提供自定义配置

Custom Configurations Available

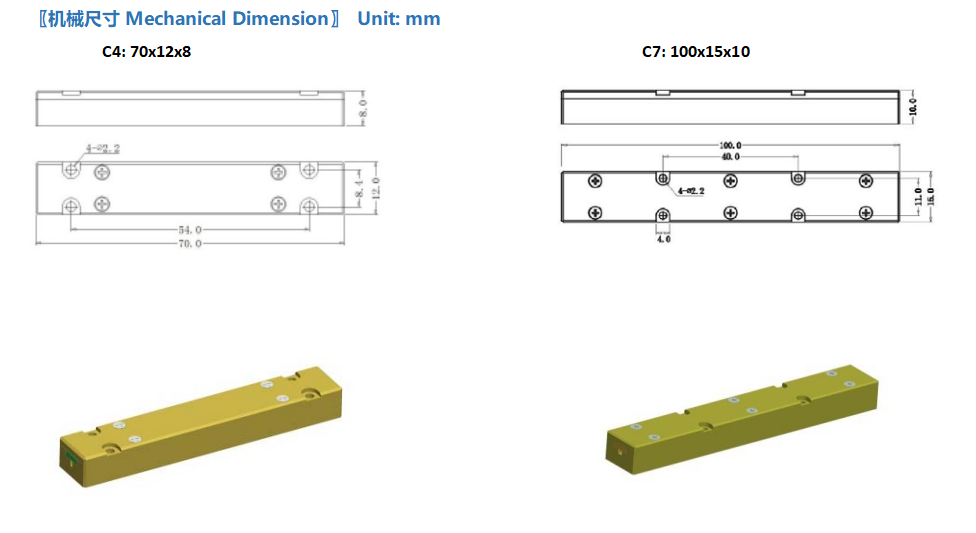

〖机械尺寸Mechanical Dimension〗 Unit: mm











〖性能参数Performance Parameter〗

参数/试验条件

Parameters/Test conditions

最小值

Min.

典型值

Typ.

最大值

Max.

单位

Unit

备注

Note

1

泵浦工作波长

Pump Operating Wavelength

800


1000

nm


2



泵浦光纤

Pump Fiber

纤芯直径

Core Diameter


105


µm

参考光纤编码

Refer to fiber codes.





3

包层直径

Cladding Diameter


125


µm

4

数值孔径

Numerical Aperture

0.22

-




配置

Configuration

(Nx1)

泵浦效率

Pump Efficiency

(%)



额定功率

Power Handling

(W, each port)







5

光纤输出

Output

Fiber

x/125 DCF (x=6,10,…)

3x1

>93（Typ. 95）

25

25/250 DCF

7x1

>93（Typ. 95）

50

20/400 DCF

7x1

>95（Typ. 97）

100

25/250 DCF

19x1

>88（Typ. 90）

20

20/400 DCF

19x1

>93（Typ. 95）

50

6

尾纤长度

Fiber Length

0.8



m

Each port 每个端口

7

工作环境温度

Operating Environment Temperature

-5


+70

℃


8

工作湿度

Operating Humidity

5


95

%RH

Not recommend in high

humidity for long time. 不建议长时间在高湿度环境中使用。



9

储存温度

Storage Temperature

-40


+85

℃


10

封装

Package

C4, C7

-

Handling power is

different with PKG

〖订购信息Ordering information〗

MPC-N×1-泵浦波长/泵浦功率-泵浦光纤-输出光纤封装光纤长度

注：N： 泵端口号。

泵浦/输出光纤：请参阅光纤类型。

包装：C4、C7

C4：总功率<150W，C7：总功率>=150W

MPC-N×1- Pump wavelength/Pump power- Pump fiber -Output fiber-Package-Fiber length

Note :

N: Pump port number.

Pump/Output fiber: refer to fiber codes.

Package: C4, C7

C4: total power < 150W, C7: total power >= 150W
