硅基7位可调光延迟线
特性
高速切换
高延时精度
超小尺寸
超宽带工作
全固态波导芯片可靠性强
应用
光控相控阵雷达系统
电子对抗系统
规格参数
性能指标 Parameters | 单位 Unit | 典型值 Typ. | 备注 Notes |
波长 Wavelength | nm | 1550 | |
延时位数 Delay bits | / | 7 | 可定制 Can be customized |
最小延时步进 Min. step-delay | ps | 2 | 可定制 Can be customized |
可调节最大延时 Adjustable max.delay | ps | 254 | |
延时偏差 Delay deviation | ps | ≤±0.5 | ≤±1@max |
延时切换时间 Delay switching time | µs | ≤1 | |
插入损耗 Insertion loss | dB | 17.5 | |
各延时态损耗 Delay state loss difference | dB | ±0.5 | |
回波损耗 Return loss | dB | 45 | |
承受光功率 Power-resistant ability | mW | 300 | |
工作温度 Operating temperature | ℃ | -20~70 | |
储藏温度 Storage temperature | ℃ | -40~85 |

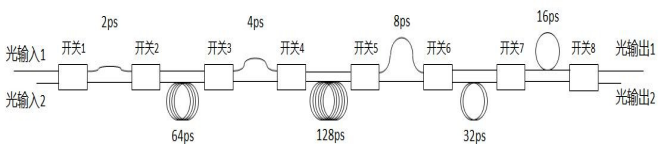

延时量和光开关传输状态对应关系
尺寸图
订货信息
波长 wavelength | 延时位数 Delay bits | 光纤类型 Fiber type | 光纤长度 Fiber Length | 连接头类型 Connector type |
1550nm | 6位 | S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM= PM Panda XX=others | 1=1.0m 2=2.0m X=others | NE=None FA=FC/APC FC=FC/PC SA=SC/APC SC=SC/PC ST=ST/PC LA=LC/APC LC=LC/PC XX=others |
