特性
聚焦或准直光束时不会引入球差未安装时的通光孔径：Ø4.00 mm、Ø5.00 mm或Ø7.60 mm
增透膜范围：1.8- 3 μm(-D)、3 - 5 μm(-E)或8 - 12 μm(-F)
可选未安装或安装在刻有标识的螺纹不锈钢外壳中的版本
BD-2和VIG06基底在高达130 °C仍可稳定工作
球差常常会限制球面透镜实现衍射j限设计。非球面透镜的表面设计为可很大程度地减少球差，从而为许多应用提供可靠的单个光学元件解决方案，例如进行光纤或激光二极管的输出准直、将光耦合到光纤中、空间滤波或将光成像在探测器上。特别是，我们的红外非球面透镜非常适合准直来自中波红外(MWIR)和长波红外(LWIR)的光(包括量子级联激光器(QCL))。
本页所有模压玻璃透镜在两面都镀有增透膜，范围有1.8 - 3 µm、3 - 5 µm或8 - 12 µm。
| Aspheric Lens Selection Guide |
|---|
| Uncoated |
| 350 - 700 nm (-A Coating) |
| 600 - 1050 nm (-B Coating) |
| 1050 - 1700 nm (-C Coating) |
| 1.8 - 3 µm (-D Coating) |
| 3 - 5 µm (-E Coating) |
| 8 - 12 µm (-F Coating) |
| 405 nm V-Coating |
| 1064 nm V-Coating |

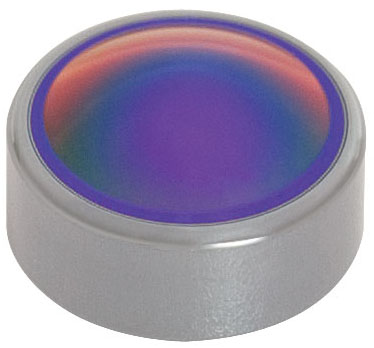

这些模压玻璃透镜可选未安装或者预安装在不锈钢外壳中的版本，外壳上刻有方便识别的产品型号。这些外壳带有公制螺纹，使其便于集成到光学装置或者OEM应用中。比如，通过使用非球面透镜转接件，它们能直接接入我们的SM1(1.035"-40)透镜套筒。已安装非球面透镜与RMS螺纹物镜替换转接件组合使用时，能够直接替换多元件显微镜物镜。
如果使用未安装非球面透镜来准直点光源或者激光二极管时，应将曲率半径较大的一面朝向点光源或者激光二极管。如果使用已安装非球面透镜对光束进行准直时，应将外壳上带有外螺纹的一侧朝向光源。
| Common Specifications | ||
|---|---|---|
| Substrate | Black Diamond-2 | VIG06 |
| Refractive Indexa | 2.630 ± 0.003 at 2.5 µm | 2.795 ± 0.003 @ 3.5 µm |
| Damage Threshold (Typical) | 100 W/cm2 @ (1064 nm, CW)b 0.1 J/cm2 @ (1064 nm, 10 ns)b | N/A |
| Surface Quality (Bulk Material) | 80-50 Scratch-Dig | |
| Coefficient of Thermal Expansion | 13.5 x 10-6 / °C | 1.40 x 10-5 / °C |
| Thermooptic Coefficient (Δn / ΔT) | 91 x 10-6 / °C | 3.21 x 10-5 / °C |
黑色金刚石
黑色金刚石-2(BD-2)是一种硫族化合物，它是由锗(28%)、锑(12%)和硒(60%)组成的无定形混合物，与传统上用于制造红外光学元件的锗相比，黑色金刚石-2具有一些优势。BD-2具有热稳定折射率(请查看折射率标签)和低热膨胀系数(13.5 x 10-6 / °C)，所以由温度变化引起的焦距变化比锗更小。另外，锗材料的透过率随温度增加而降低，而BD-2非球面透镜在高达130 °C的环境中仍可使用。这种材料特别是在1.7到2.2 μm波长范围内具有优异的性能，能提供大于99%的透过率和平坦的色散曲线。
VIG06
VIG06是一种由砷(40%)和硒selenium (60%)非晶混合制造的硫化物。VIGO6具有和BD-2相似的光学性质，但折射率略高，而热膨胀系数(1.40 x 10-5 / °C)和热光系数(3.21 x 10-5 / °C)更低。和BD-2基底一样，VIG06非球面透镜可再*高130 °C环境下使用。
Click Here for BD-2 Raw Data Click Here for BD-2 Raw Data
Click Here for VIG06 Raw Data Click Here for VIG06 Raw Data
Click Here for BD-2 Raw Data
Click Here for VIG06 Raw Data

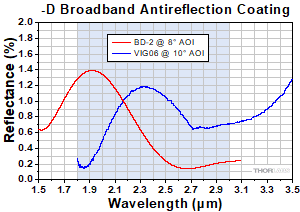

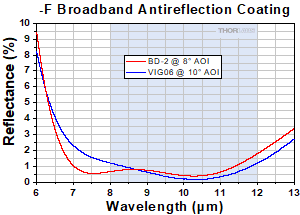

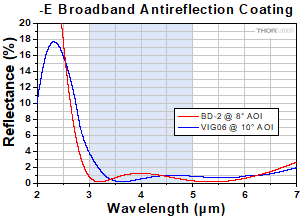

每个图中的阴影区域表示指定的增透膜波长范围。请注意，这些曲线图是典型的；不同批次之间的性能可能略有差异。
模压红外非球面透镜，增透膜：1.8 - 3 µm(-D)
| tem # (Unmounted/ Mounted) | Info | EFLa | NA | OD | CA | WDb | DW | ARC Rangec | M | Glass | Performance | Thread | Suggested Spanner Wrench |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 390037-D |  | 1.873 mm | 0.85 | 5.50 mm | 4.00 mm | 0.723 mm | 9.5 µm | 1.8 - 3 µm | ∞ | BD-2 | 37_Asph.pdf | - | - |
| C037TME-D | 9.24 mm | 0.34 mm | M9 x 0.5 | SPW301 | |||||||||
| 390093-D | | 3.00 mm | 0.71 | 6.50 mm | 5.00 mm | 1.99 mm | 7.8 µm | 1.8 - 3 µm | ∞ | BD-2 | Focal Shift Spot Size Cross Section | - | - |
| C093TME-D | 9.24 mm | 1.74 mm | M9 x 0.5 | SPW301 | |||||||||
| 390036-D | | 4.00 mm | 0.56 | 6.50 mm | 5.00 mm | 3.05 mm | 2.5 µm | 1.8 - 3 µm | ∞ | BD-2 | 36_Asph.pdf | - | - |
| C036TME-D | 9.24 mm | 2.67 mm | M9 x 0.5 | SPW301 | |||||||||
| 390028-D | | 5.95 mm | 0.56 | 8.0 mm | 7.60 mm | 5.0 mm | 4.1 µm | 1.8 - 3 µm | ∞ | BD-2 | 23046-S01.pdf | - | - |
| C028TME-D | 10.3 mm | 4.0 mm | M10 x 0.5 | SPW801 | |||||||||
| 110V-D | | 11.0 mm | 0.18 | 5.1 mm | S1: 4.0 mm S2: 3.3 mm | 8.9 mm | 3.5 µm | 1.8 - 3 µm | ∞ | VIG06 | Focal Shift Spot Size Cross Section | - | - |
| 110VM-D | 8.2 mm | 8.0 mm | M8 x 0.5 | SPW308 |
EFL指定在设计波长处。
WD指定在设计波长处。
宽带增透膜的平均反射率小于1.0%。
EFL = 有xiao焦距 WD = 工作距离 OD = 外径
NA = 数值孔径 DW = 设计波长 M = 放大率
CA = 通光孔径
模压红外非球面透镜，增透膜：3 - 5 µm(-E)
EFL指定在设计波长处。
WD指定在设计波长处。
宽带增透膜的平均反射率小于0.6%。
EFL = 有xiao焦距 WD = 工作距离 OD = 外径
NA = 数值孔径 DW = 设计波长 M = 放大率
CA = 通光孔径
模压红外非球面透镜，增透膜：8 - 12 µm(-F)
| Item # (Unmounted/ Mounted) | Info | EFLa | NA | OD | CA | WDb | DW | ARC Rangec | M | Glass | Performance | Thread | Suggested Spanner Wrench |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 390037-F |  | 1.873 mm | 0.85 | 5.50 mm | 4.00 mm | 0.723 mm | 9.5 µm | 8 - 12 µm | ∞ | BD-2 | 37_Asph.pdf | - | - |
| C037TME-F | 9.24 mm | 0.34 mm | M9 x 0.5 | SPW301 | |||||||||
| 390093-F | | 3.00 mm | 0.71 | 6.50 mm | 5.00 mm | 1.99 mm | 7.8 µm | 8 - 12 µm | ∞ | BD-2 | Focal Shift Spot Size Cross Section | - | |
| C093TME-F | 9.24 mm | 1.74 mm | M9 x 0.5 | SPW301 | |||||||||
| 390036-F | | 4.00 mm | 0.56 | 6.50 mm | 5.00 mm | 3.05 mm | 2.5 µm | 8 - 12 µm | ∞ | BD-2 | 36_Asph.pdf | - | - |
| C036TME-F | 9.24 mm | 2.67 mm | M9 x 0.5 | SPW301 | |||||||||
| 390028-F | | 5.95 mm | 0.56 | 8.0 mm | 7.60 mm | 5.0 mm | 4.1 µm | 8 - 12 µm | ∞ | BD-2 | 23046-S01.pdf | - | - |
| C028TME-F | 10.3 mm | 4.00 mm | M10 x 0.5 | SPW801 | |||||||||
| 110V-F | | 11.0 mm | 0.18 | 5.1 mm | S1: 4.0 mm S2: 3.3 mm | 8.9 mm | 3.5 µm | 8 - 12 µm | ∞ | VIG06 | Focal Shift Spot Size Cross Section | - | - |
| 110VM-F | 8.2 mm | 8.0 mm | M8 x 0.5 | SPW308 |
EFL指定在设计波长处。
WD指定在设计波长处。
宽带增透膜的平均反射率小于1.0%。
EFL = 有xiao焦距 WD = 工作距离 OD = 外径
NA = 数值孔径 DW = 设计波长 M = 放大率
CA = 通光孔径
