Thorlabs 强度噪声分析仪 PNA1

特性

• 高精度、低噪声的强度噪声分析仪，频率高达3 MHz

• 多个采样频率，用于优化分辨率带宽(见右表)

• 输入电压范围：±3.85 V

• BNC信号输入，内部端接10 kΩ阻抗

• 通过强度噪声分析仪软件操作(软件下载见软件标签)


• 显示频域或时域数据

• 以功率谱密度或相对强度噪声(RIN)为单位的频域读数

• 计算总积分相对强度噪声(IRIN)

• 需要用户提供计算机(详细信息请查看软件标签)

应用

• 激光相对强度噪声的表征

• 光学装置中的噪声检测(声学噪声、电噪声、振动噪声)

• 确定锁定探测的最佳频率

• CARS、SRS或瞬态吸收系统的诊断

• 误差信号频域的优化(PID参数)

• 实验室电压或电流信号的频谱分析

Thorlabs的PNA1强度噪声分析仪(INA)是一款高精度(18位模数转换)设备，用于测量光学系统中的强度噪声。此设备具有DC到3 MHz输入频率带宽，可重叠多个采样率的数据以优化分辨率带宽，并在其整个带宽内提供较高的频率轴分辨率(见右表)；9 Hz的最小分辨率带宽非常适合解析低频噪声源。这款低噪声设备的标称本底噪声低于-140 dBV2/Hz，旨在识别光学实验中的环境噪声源，例如环境照明或电线噪声。此设备的理想应用还包括光源和仪器开发，其中表征噪声水平或检测界限至关重要；相关示例测量请查看应用标签。

通过外壳前面板(见前后面板标签)上的同轴输入连接到电压源时，INA以18位分辨率对输入信号进行采样。此设备可用于高达±3.85 V的电压输入和最大100 mA的电流。常见的电压源包括传感器，例如用于测量光学装置输出的光电二极管，以及电子设备的监测输出。此输入内部端接10 kΩ阻抗；通过添加馈通终端(例如T4119 50 Ω BNC馈通终端)可以实现更低的输入阻抗。对于需要偏压光电二极管的应用，我们建议使用VT2可变电阻BNC馈通终端。

为给低频信号提供较高的频率轴分辨率，数据采集以三种不同的采样率进行：12.5 MHz、781.25 kHz和48.83 kHz。INA的信号调节硬件和数字逻辑设计均经过优化，用于低噪声且高分辨率的数据采集。此数据通过高速USB 2.0连接传输到用户提供的PC。

PNA1噪声分析仪通过外壳后面板上的mini-B USB端口供电，此端口用于连接高速PC USB type-A端口。这也提供了控制设备所需的USB 2.0协议。每台设备都随附一根USB-ABL-60 USB 2.0 type-A转mini-B电缆，电缆带锁定螺丝。

前面板包含电源和数据LED指示灯，可轻松识别PNA1噪声分析仪的运行状态。设备已通电但未使用时，Power LED灯亮，Data LED灯灭；设备在传输数据时，Data LED灯常亮绿色。

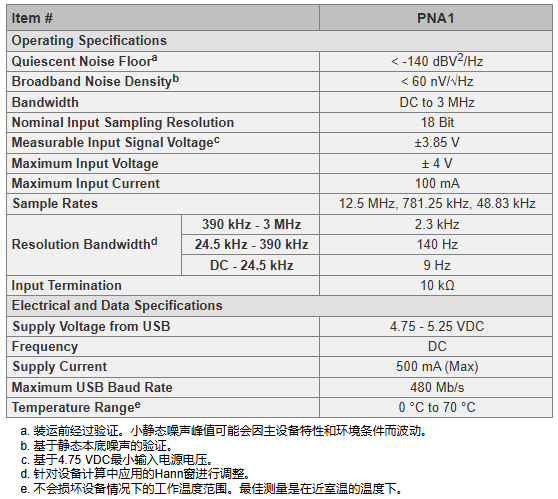

产品规格
