硅基单片集成 7bit 可调光延时器芯片
梓冠光电的单片集成多比特光延时芯片是基于厚膜 SOI 硅光子技术、将硅基光开关和硅波导延时回路单片集成的自主研发产品。集成的硅基光开关使其延时态切换速度达到1μs以下，硅波导延时使其延时精度提升1个量级，厚膜SOI硅光技术使其光损耗达到工程应用水平，单片集成的芯片解决了传统光延时器的体积大、可靠性差问题，是可全方面满足光控相控阵应用要求的新一代产品。
特性
高速切换
高延时精度
超小尺寸
超宽带工作
全固态波导芯片可靠性强
应用
光控相控阵雷达系统、电子对抗系统
规格参数
性能指标 Parameter | 单位 Unit | 典型值 Typical value | 备注 Notes |
延时位数 Delay bits | / | 7 | 可定制 Can be customized |
最小延时步进 Min.step-delay | ps | 2 | 可定制 Can be customized |
可调节最大延时量 Adjustable max.delay | ps | 254 | |
延时偏差 Delay deviation | ps | ≤±0.5 | ≤±1@max |
延时切换时间 Delay switching time | µs | ≤1 | |
插入损耗 Insertion loss | dB | 14 | |
各延时态损耗差异 Delay state loss difference | dB | ±0.5 | |
回波损耗 Return loss | dB | 45 | |
芯片尺寸 Chip dimension | mm | 19×11×0.7 |
〖电管脚定义 Pin definition〗

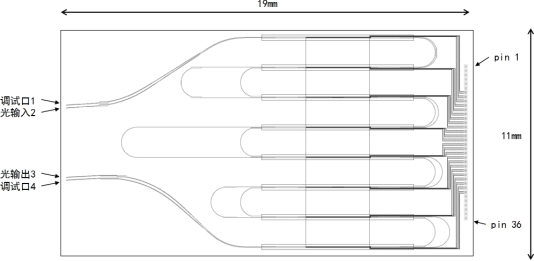

〖芯片尺寸（单位：mm）Chip dimension(Unit:mm)〗
