电光扰偏器【铌酸锂光波导型】
一、产品简介
本产品采用钛扩散技术在X切Y传的铌酸锂晶体中制备了可以同时传输TE和TM两种偏振模式的直条光波导，并且光波导的输入端口与保偏光纤慢轴成45°对轴角度进行光纤耦合，光波导的输出端口则是单模光纤。在输入端保偏光纤中沿慢轴传输的线偏振光在光波导中可以分成TE和TM两个偏振模式，通过对光波导施加适当的电压以控制TE和TM模式之间的相位差，在光波导的输出端口实现扰偏的功能。
二、典型指标
类型 | 指标 | 典型值 | 单位 |
光学指标 | 晶体切向 | X切Y传 铌酸锂 | － |
波导工艺 | 钛扩散（双偏振） | － | |
工作波长 | 1550 ± 20 | nm | |
插入损耗 | ≤ 3.5 | dB | |
尾纤偏振消光比 | ≥ 20 | dB | |
光回波损耗 | - 45 | dB | |
电学指标 | 工作频率 | DC~100M | Hz |
半波电压 | ~ 4.0（TE模式） | V | |
RF阻抗 | 1M | Ω | |
RF接口 | SMA | － | |
封装结构 | 输入光纤 | PM1550XP保偏光纤，纤长≥ 1米，FC/APC | － |
输出光纤 | 单模光纤，纤长≥ 1米，FC/APC | － | |
封装管壳 | PM01型 | － |
2、极限工作条件
指标 | 典型参数 | 单位 |
输入光功率 | ≤ 50 | mW |
最大加载电压 | ±15 | V |
工作温度 | 0 ~ +70 | ℃ |
储存温度 | -40 ~ +85 | ℃ |
光纤弯曲半径 | ≥ 50 | mm |
3、可定制选项
定制项目 | 可选参数 | 单位 |
工作波长 | 1310 ± 20 | nm |

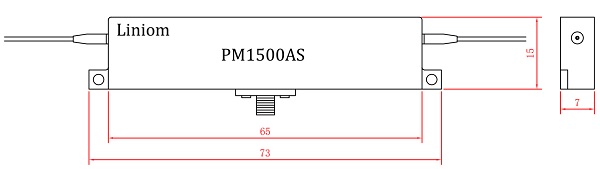

三、封装规格
1、PM01型管壳
