产品特性

● 带放大的光电探测器，固定增益，低噪声，波长范围2.7 - 5.3 µm

● 50 Ω及以上负载阻抗

● 自由空间光学耦合

● 通过电路板排针引脚和MMCX母头输出

产品概述

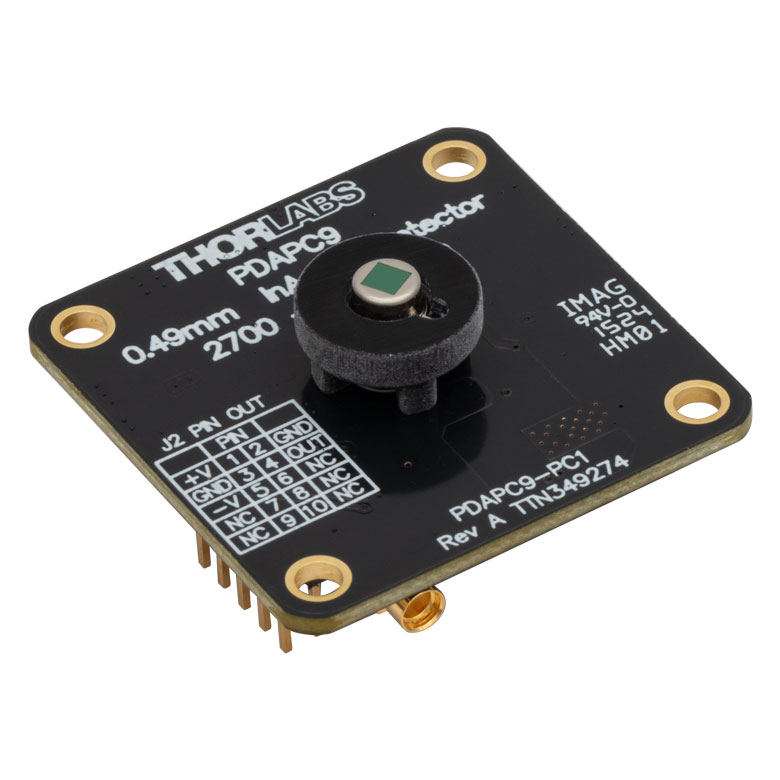

我们提供铟砷锑(InAsSb)自由空间型带放大光电探测器，用于中红外光。这种固定增益的探测器提供9 MHz的带宽和4.5 mA/W的峰值响应。此光电探测器能够驱动从50 Ω到Hi-Z的负载，通过印刷电路板(PCB)背面的跳线或MMCX接头输出。每块探测器PCB有四个Ø3.2 mm(0.12英寸)通孔，可以兼容我们的30 mm笼式系统或安装在自定的外壳和设备中。

电源

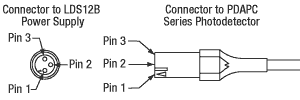

我们提供±12 V的线性电源，支持100、120和230 VAC的输入电压，可以在下方单独购买。将此电源连接到电源电压之前，请确保电源模块上的电源电压开关已经设定在合适的电压范围。请始终使用电源上的开关来给电源通电。建议不要热插拔。

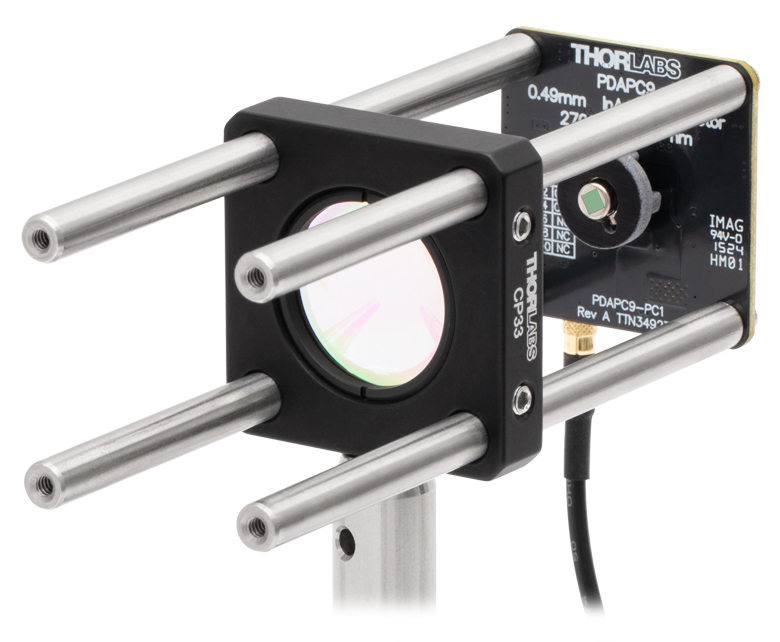

OEM封装的自由空间型带放大光电探测器可以集成到30 mm笼式系统中。此例中，安装在CP33 30 mm笼板中的LA5763平凸透镜将光束聚焦在通过ER4笼杆安装的PDAPC9光电探测器上。

产品规格

Performance Specifications
Item #	Wavelength	Bandwidth	Peak Responsivity	Noise Equivalent Power (NEP)^a	Active Area	Operating Temperature Range
PDAPC9^b	2.7 - 5.3 µm	DC - 9 MHz	4.5 mA/W @ 4.1 µm	100 pW/Hz1/2	0.49 mm2 (0.7 mm x 0.7 mm)	10 to 40 °C

a. NEP指定在峰值响应波长下。

b. 此探测器有一个与放大器输出串联的50 Ω终端电阻，这样与任意负载阻抗都能构成一个分压器(例如50 Ω负载可将信号一分为二)。

Gain Specifications
Item #	Gain Step (dB)	Gain w/ Hi-Z Load	Gain w/ 50 Ω Load	Bandwidth	Noise (RMS)	Noise Equivalent Power (NEP)^a	Offset (±)	Output Voltage w/ Hi-Z Load	Output Voltage w/ 50 Ω Load
PDAPC9	N/A	150 kV/A ± 2%	300 kV/A ± 2%	9 MHz	1 mV	100 pW/Hz1/2	40 mV	0 - 10 V	0 - 5 V
