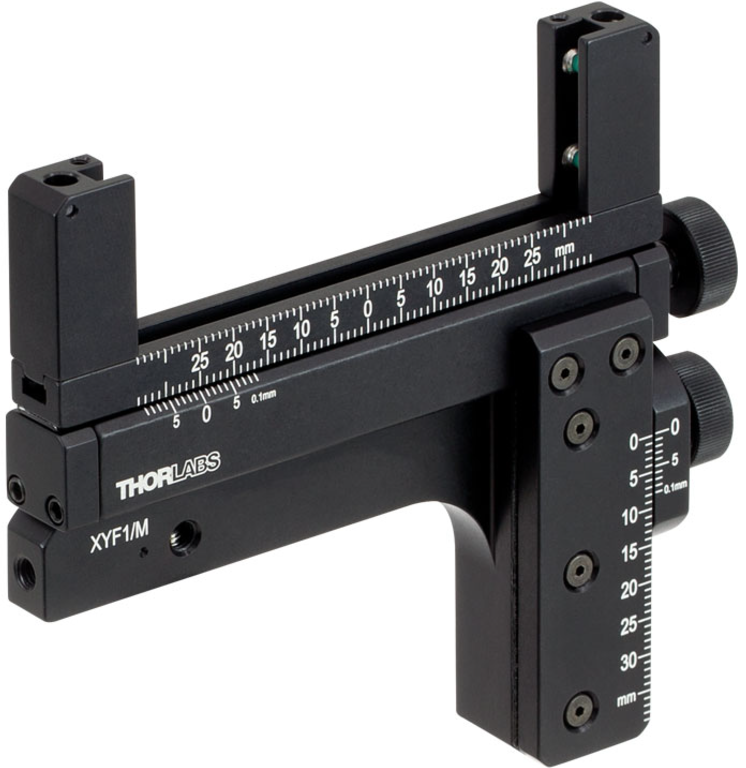

Thorlabs XY移动安装座，用于矩形光学元件 XYF1/M

产品特点

● 提供两种尺寸：

          ○ XYF1(/M)：兼容宽1/2英寸(12.7 mm)到3英寸(76.2 mm)、*厚0.16英寸(4 mm)的矩形光学元件

          ○ XYF2(/M)：兼容宽2.95英寸(75.0 mm)到3.03英寸(77.0 mm)、高0.98英寸(25.0 mm)到3.03英寸(77.0 mm)、厚0.04英寸(1.0 mm)到0.07英寸(1.7 mm)的矩形光学元件

● 水平行程50 mm(1.97英寸)，垂直行程30 mm(1.18英寸)

● 每个轴上有一个游标刻度，分辨率100 µm

● 8-32(M4)螺纹孔支持六个方向安装接杆

产品概述

Thorlabs的XYF1(/M)双轴安装座可安装宽度1/2英寸(12.7 mm)到3英寸(76.2 mm)、*厚0.16英寸(4 mm)的矩形光学元件。XYF2(/M)双轴安装座可安装宽2.95英寸(75.0 mm)到3.03英寸(77.0 mm)、高0.98英寸(25.0 mm)到3.03英寸(77.0 mm)、厚0.04英寸(1.0 mm)到0.07英寸(1.7 mm)的显微镜载玻片和其他光学元件。安装座非常适合通用应用以及自搭建的显微镜系统。XYF1(/M)可与我们的多种分辨率、畸变、斜边和校准测试靶配合使用。此外，它也兼容我们的矩形显微镜载玻片、滤光片、二向色镜、可变中性密度滤光片和荧光成像滤光片。XYF2(/M)设计用于我们的显微镜载玻片，还可用于部分分辨率、畸变和校准测试靶、以及未超尺寸参数的荧光成像滤光片。另外，为兼容其他光学元件的形状和尺寸，Thorlabs的XYA1(/M)移动转接件(下方出售)提供与XYF1(/M)和XYF2(/M)安装座相同的平移范围，且具有用于安装固定式光学元件安装座(如固定式滤光片固定架)的沉头孔和螺纹孔。

每个安装座的侧面有两个驱动旋钮，可在50 mm(1.97英寸) x 30 mm(1.18英寸)范围内手动定位测试靶。这些驱动旋钮还可使用5/64英寸(2 mm)六角扳手(不包含)调节。每个平移轴带游标刻度，分辨率为100 µm，允许重复定位已安装的光学元件。每个驱动器通过5/64英寸(2 mm)六角固定螺丝锁定。配合Ø1/2英寸接杆使用时，五个8-32(M4)螺纹孔便于在六个不同方向进行安装，如下图所示。

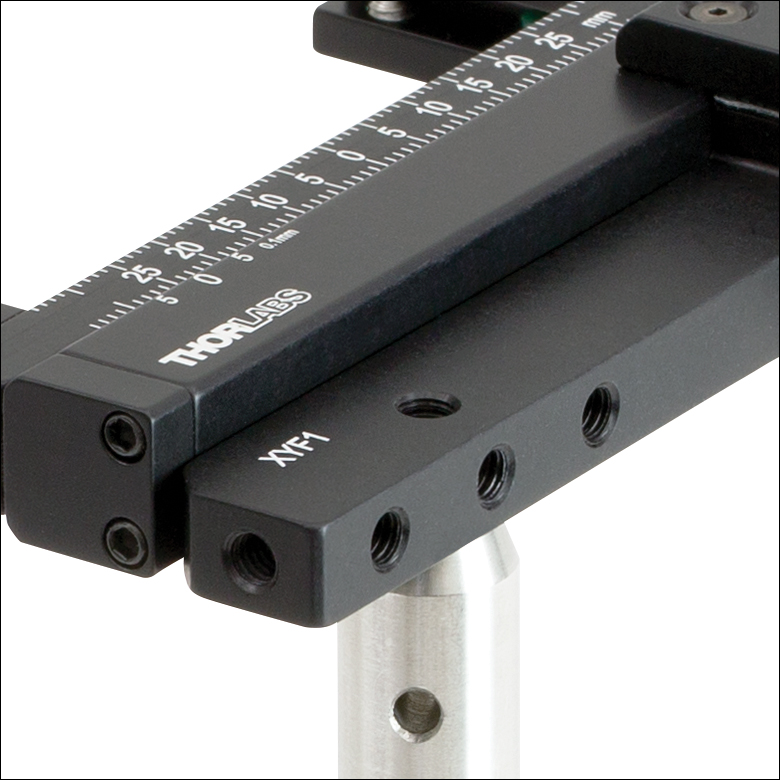

拧松固定螺丝，可以从XYF1(/M)通道中拆下支持臂并反向。 安装座具有五个8-32(M4)螺孔，可从六个方向安装接杆(请看右图)。

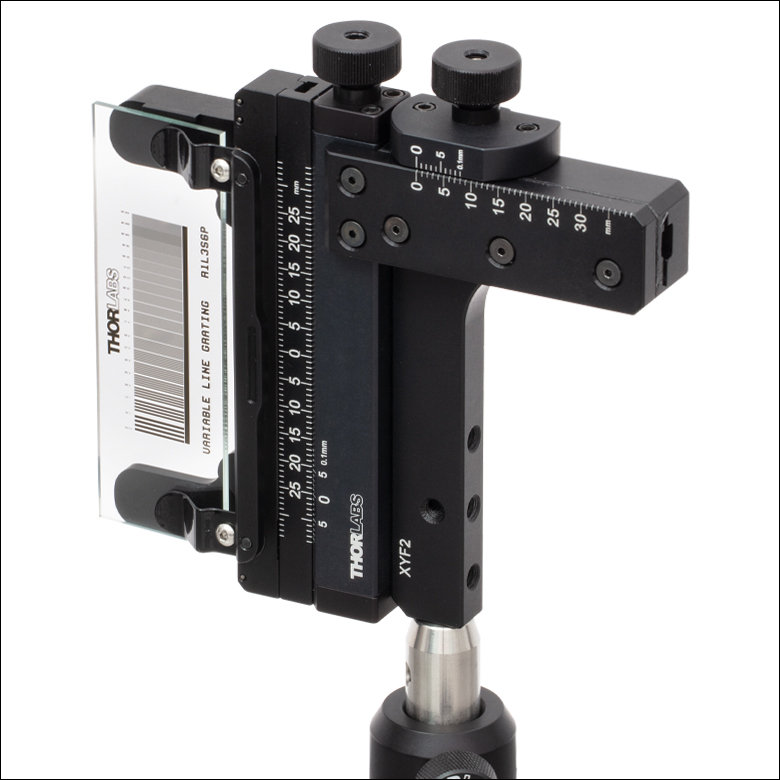

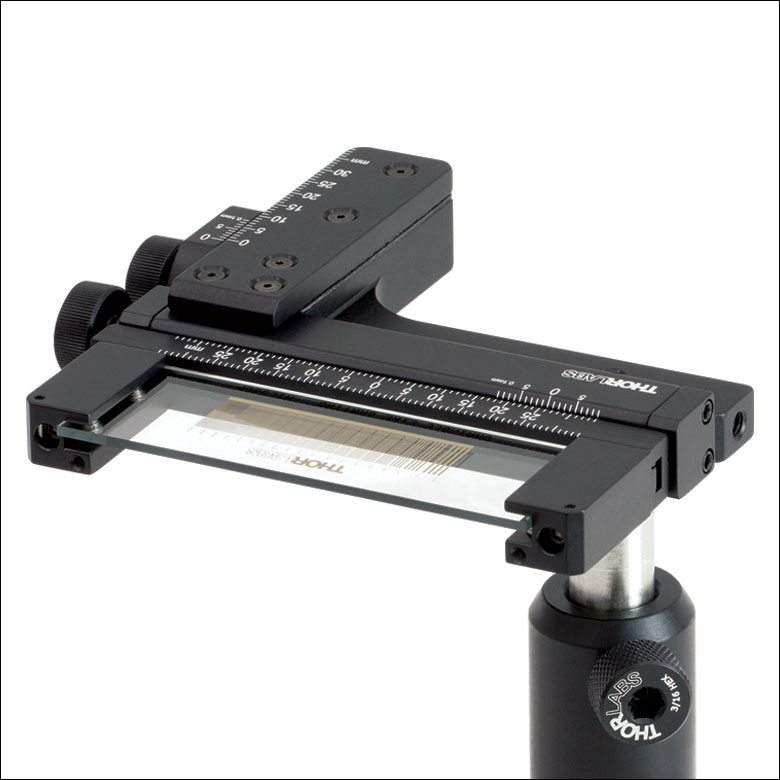

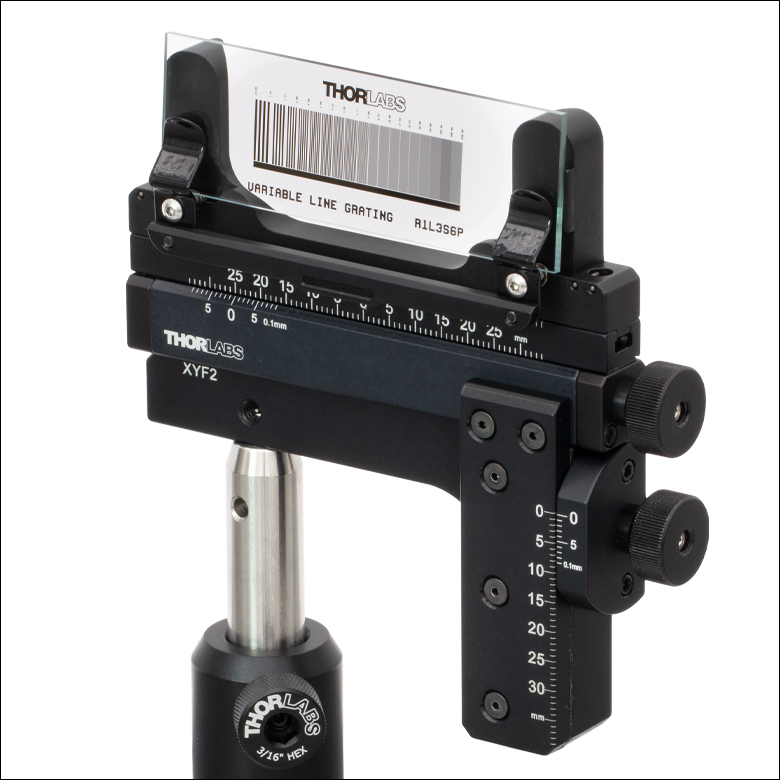

XYF2(/M)(左图和中间图)和XYF1(右图)安装座可以水平、竖直或垂直于接杆轴定位矩形光学元件(R1L3S6P) 。

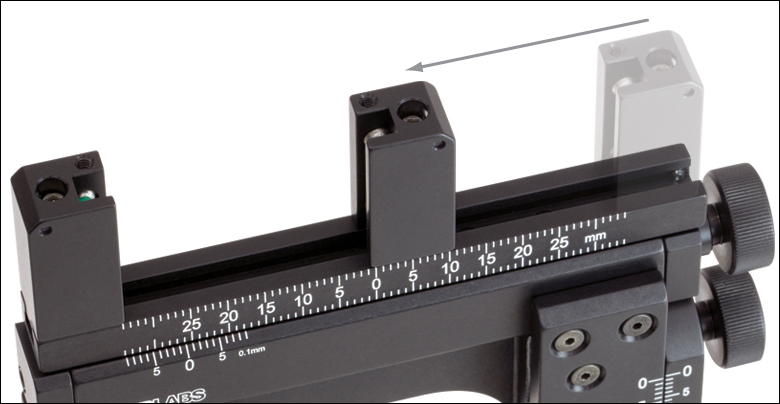

安装在XYF1(/M)的光学元件通过两个支撑臂固定，每个臂带两个5/64英寸(2 mm)六角尼龙顶丝。支撑臂都可以沿安装座的通道滑动，以适应不同的光学元件尺寸；5/64英寸(2 mm)六角固定螺丝用于锁定支撑臂。这种安装机制如右上图所示。如果拧松顶部的固定螺丝，可以把支持臂从通道取下来并反向，如左下图所示。如重新安装支持臂，只需将固定螺丝与通道中的一个2-56锁定螺母对齐并拧紧即可。这种特性适用于需要靠近透镜或系统中其他光学元件定位测试靶的应用。请注意，光学元件放在两个安装臂之间时，每端大概有4.4 mm被盖住。

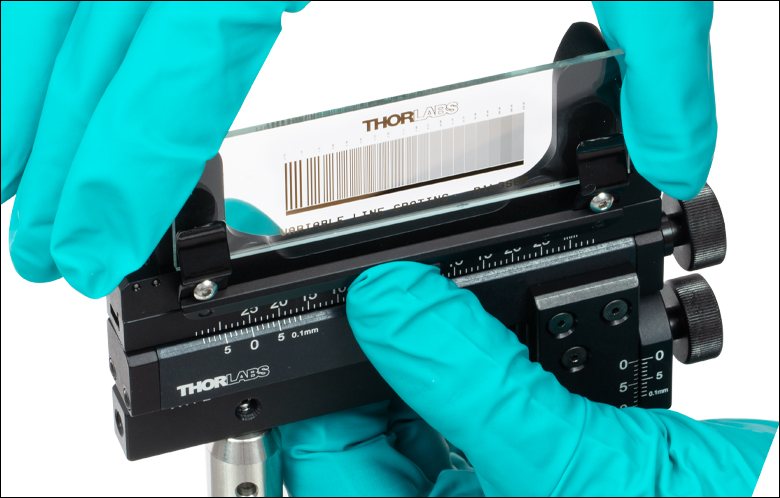

安装在XYF2(/M)的光学元件通过两个固定式弹簧夹固定。请注意，两个弹簧夹的间距无法调节。如需将显微镜载玻片固定至XYF2(/M)，请轻轻按住推杆，抬起弹簧夹，然后将光学元件滑入(见下图)。每个弹簧夹下方都有一个1.3 mm(0.05英寸)六角固定螺丝，可微调弹簧夹和背板间距。

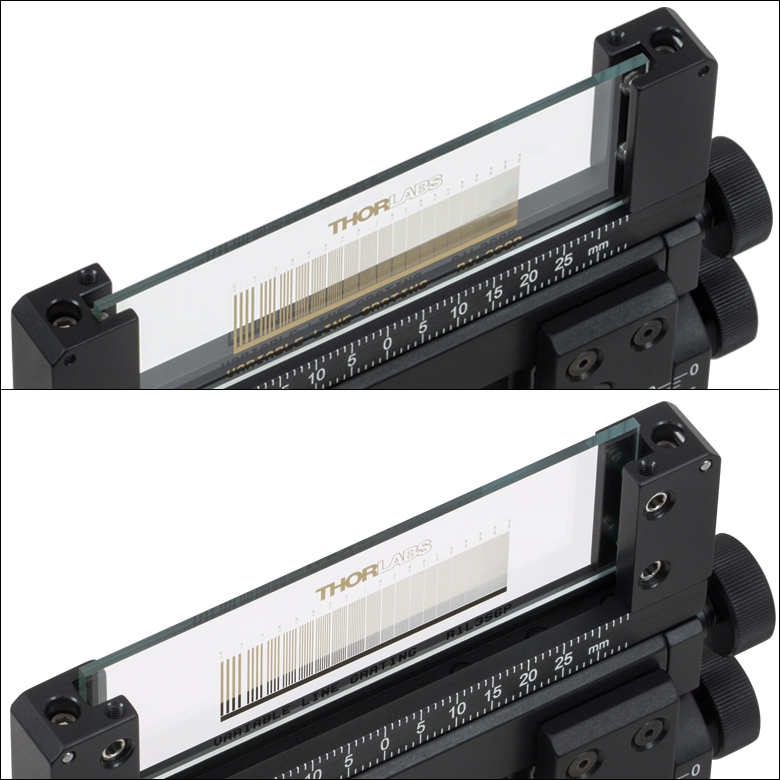

XYF1(/M)的通道用于平移可锁定的支撑臂，从而兼容不同宽度的光学元件。XYF2(/M)的推杆可移出弹簧夹具，以便安装矩形光学元件。

产品规格
