全光纤型偏振开关
全光纤型偏振开关产品介绍
ZG 偏振开关使对准在保持输入偏振光纤轴上的输入线性状态转换为在正交的输出轴中的任意一个之间切换。例如，慢轴上的输入可以在输出端转换为快轴，或者在快轴和慢轴之间进行调制。该装置设计灵活，易于操作，仅需要一个控制电流源，用于需要控制正交态之间极化的应用。
全光纤型偏振开关特性
简单电流控制
全光纤型
高回波损耗及PCB 兼容性
在线式开关
全光纤型偏振开关应用
偏振态切换开关
光纤传感器测试和测量PM可变衰减器
可选择在输入端集成一个在线光纤偏振器，以提供高度线偏振状态。
规格一(该版本允许在输出光纤的任意轴之间切换，以实现单轴输入。)

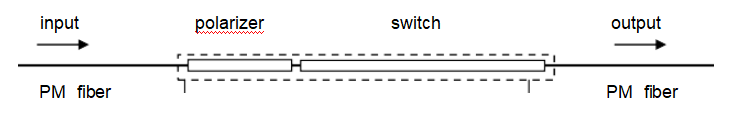

规格二(这个选项包括一个集成的光纤偏振器，在波片前面对准输入光纤的慢轴。偏光片的作用是“清理”线性输入状态。)
全光纤型偏振开关性能参数
规格SPECIFICATION | 单位Units | 规格一 Option 1 | 规格二 Option 2 |
波长范围Wavelength range | nm | 1300 - 1610 | |
插入损耗Insertion Loss | dB | <0.5 | <1 |
消光比Polarizer extinction ratio | dB | - | >30 |
回波损耗Return Loss | dB | >70 | >70 |
Maximum current | mA | 70 | |
最大电压Maximum Voltage | V | 10 | |
开关时间Switching time | s | <1 | <1 |
工作温度Operating Temperature | ℃ | -5 to 70 | -5 to 70 |
贮存温度Storage Temperature | ℃ | -40 to +85 | -40 to +85 |
光纤类型Fiber type | PANDA | PANDA | |
输入&输出光纤长度Input & Output Fiber Lengths | mm | 1000 | 1000 |
规格说明
1.器件将在全波长范围内工作，在较长的波长上需要更高的电流才能实现开关。
2.选项2的插入损耗假设输入极化沿轴对齐。损失不包括连接器。
3.消光比定义为输入偏振器的PDL。
尺寸图(所有的尺寸都是近似的，可能略有不同)
