波长选择开关
波长选择开关具有低插入损耗、切换无冲击、低功耗等特点，应用于波长路由、波长路由波长功率均衡，衰减，阻断和切换、上/下波功能等领域

波长选择开关

波长选择开关是基于自由空间光学和mems技术，并广泛应用于ROADM系统，用作波长动态衰减，阻断，切换以及路由。

波长选择开关特性

低插入损耗
切换无冲击
低功耗

波长选择开关应用
波长路由
波长路由波长功率均衡，衰减，阻断和切换
上/下波功能
波长选择开关规格参数
参数

单位

指标
1x2(2x1)
100GHz
1x2(2x1)
50GHz
1x9(9x1)
100GHz
1x9(9x1)
50GHz
端口数

3
10
通道数

40/44/48
80/88/96
40/44/48
80/88/96
插入损耗
Express
dB
<6
<6.5
<7.5
<7.5
Service
dB
<6
<6.5
<7.5
<7.5
有效带宽
GHz

通道0.5dB带宽
GHz
+/- 0.01

通道3dB带宽
GHz
>100Billions

通道消光比
dB
>35
>35
>35
>35
可调谐衰减范围
dB
0~15
0~15
0~15
0~15
衰减精度
@0~10dB
dB
±1
±1
±1
±1
@0~15dB
dB
±10%*Att.
±10%*Att.
±10%*Att.
±10%*Att.
衰减响应时间
ms
<250
切换时间
ms
<1500
外形尺寸(LxWxH)
mm
180*110*20
185*110*32
功耗
W
<8

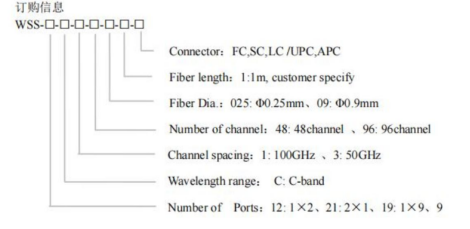

四川梓冠光电波长选择开关订货信息

参数			单位	指标
参数			单位	1x2(2x1) 100GHz	1x2(2x1) 50GHz	1x9(9x1) 100GHz	1x9(9x1) 50GHz
端口数				3		10
通道数				40/44/48	80/88/96	40/44/48	80/88/96
插入损耗		Express	dB	<6	<6.5	<7.5	<7.5
插入损耗		Service	dB	<6	<6.5	<7.5	<7.5
有效带宽			GHz
通道0.5dB带宽			GHz	+/- 0.01
通道3dB带宽			GHz	>100Billions
通道消光比			dB	>35	>35	>35	>35
可调谐衰减范围			dB	0~15	0~15	0~15	0~15
衰减精度	@0~10dB		dB	±1	±1	±1	±1
衰减精度	@0~15dB		dB	±10%*Att.	±10%*Att.	±10%*Att.	±10%*Att.
衰减响应时间			ms	<250
切换时间			ms	<1500
外形尺寸(LxWxH)			mm	18011020		18511032
功耗			W	<8
