在快速发展的通信技术领域,微波光纤延迟线作为一种创新的微波频率信号处理器件,正逐步成为雷达校验、通信系统优化、医学影像诊断及航空交通管理等领域的核心利器。作为微波光纤延迟线的专业生产厂家,我们深知这一技术的巨大潜力与广泛应用前景,今天,就让我们一起深入探讨微波光纤延迟线的定义、工作原理及其广泛的应用范围,并在最后介绍四川梓冠微波光纤延迟线的独特优势。
一、微波光纤延迟线的定义
微波光纤延迟线,顾名思义,是一种利用光纤作为传输介质,对微波信号进行时间延迟处理的装置。它通过将输入的射频(RF)信号转换为光信号,在光纤中传输一定距离后再转换回射频信号,从而实现对信号的时间延迟。这一过程不仅保持了信号频谱的完整性,还通过光纤的物理长度精确控制了延迟时间的长短。
二、工作原理
微波光纤延迟线的工作原理简洁而高效。首先,射频电信号被输入到激光二极管(LD)中,LD将电信号转换为调制的光信号。随后,这些光信号通过光纤接头耦合进入光纤,在光纤中传输。在光纤的另一端,光电检测器(PD)将接收到的光信号再次转换为射频电信号。由于光在光纤中的传播速度固定,且光纤长度可精确控制,因此可以实现对射频信号的时间延迟。延迟时间的长短直接取决于光纤的长度,这一特性使得微波光纤延迟线在需要精确时序控制的场合中展现出巨大优势。
三、应用范围
微波光纤延迟线以其独特的优势,广泛应用于多个领域:
1、雷达信号处理:在雷达系统中,微波光纤延迟线可用于实现雷达信号的时间延迟和相位调整,优化雷达的探测性能和目标识别能力。同时,它还可用于脉冲压缩等高级信号处理技术,进一步提升雷达系统的整体性能。
2、通信系统:在通信系统中,微波光纤延迟线可用于调整信号的传输时序和速率匹配,实现信号在传输过程中的同步和时序调整,提高通信质量和网络效率。此外,它还可用于色散补偿、光时钟恢复等关键技术领域。
3、医学影像诊断:在超声波成像、光学相干断层成像(OCT)等医学影像诊断技术中,微波光纤延迟线可用于优化图像重建过程,提高图像的清晰度和分辨率。
4、航空与交通管理:在航空与交通管理领域,微波光纤延迟线可用于实现信号的同步和传输速率的调整,提高交通管理的安全性和效率。在智能交通系统中,它还可用于优化交通信号灯的配时方案,减少交通拥堵和等待时间。

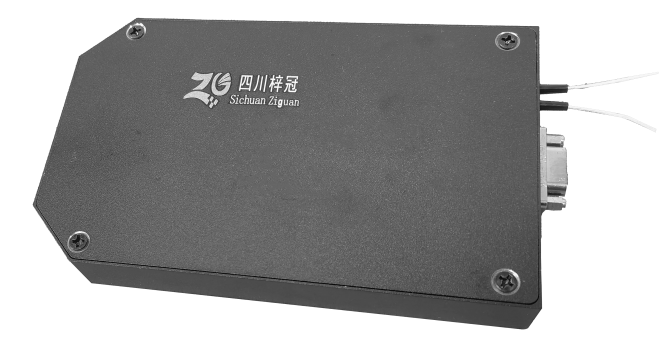

四、四川梓冠微波光纤延迟线的优势
作为微波光纤延迟线的专业生产厂家,四川梓冠光电凭借其深厚的技术积累和不断创新的精神,在产品研发和生产方面取得了显著成果。我们的微波光纤延迟线具有以下独特优势:
1、精准的时间延迟控制:通过精确控制光纤的长度和弯曲半径等参数,我们的产品能够实现对光信号传播时间的精准调控,满足各种高精度时延需求。
2、低损耗与高可靠性:采用高质量的850nm多模光纤,我们的产品具有较低的信号损耗和较高的可靠性,能够在长距离传输中保持优异的信号质量,并在恶劣环境下稳定工作。
3、广泛的应用兼容性:我们的微波光纤延迟线与多种光电器件具有良好的兼容性,能够轻松接入各种光通信系统和信号处理设备中,实现无缝对接和高效协作。
4、显著的成本效益:得益于多模光纤的制造工艺相对简单和材料成本较低,我们的微波光纤延迟线在性价比方面表现出色,适用于对成本有一定要求的应用场景。
总之,微波光纤延迟线作为现代通信技术中的重要组成部分,正以其独特的优势在多个领域发挥着不可替代的作用。四川梓冠光电作为该领域的佼佼者,将继续秉承“创新、专业、高效”的理念,为客户提供更加优质、可靠的微波光纤延迟线产品,为推动我国通信技术的发展贡献力量。
四川梓冠光电光纤延迟线产品还包括:超高速飞秒光延迟线、手动光延迟线、电动光延迟线、固定光延迟线、硅基7位可调光延迟线、步进可调光延迟线等,欢迎来电咨询!
射频微波光延迟线的定义
射频微波光延迟线,顾名思义,是一种利用光学原理来实现微波信号延迟的装置。它通过将输入的射频(RF)信号转换为光信号,在光纤或其他光学介质中传输一定距离后再转换回射频信号,从而实现对信号的时间延迟。这一过程不仅保持了信号频谱的完整性,还通过光纤的物理长度精确控制了延迟时间的长短。
射频微波光延迟线的工作原理
射频微波光延迟线的工作原理主要包括电光转换、光信号传播和光电转换三个步骤。
1、电光转换:输入的微波电信号首先被送入电光转换器(如激光二极管LD),LD将电信号调制成光信号。这一步骤实现了微波信号到光信号的转换。
2、光信号传播:调制后的光信号通过光纤或其他光学介质进行传输。光纤作为介质,因其低损耗、宽带宽、抗干扰等特性,非常适合用于长距离和高质量的信号传输。光信号在光纤中的传播时间取决于光纤的长度,从而实现了对微波信号的延迟。
3、光电转换:光信号在光纤中传播一段距离后,通过光电检测器(PD)将光信号再次转换为微波电信号。转换后的电信号保持了原信号的频谱特性,但相对于原信号产生了时间延迟。
射频微波光延迟线的优点
1、高带宽
2、抗电磁干扰
3、可选的不同光波长 1310nm/1490nm/1550nm
4、防浪涌电源保护,可靠的电源环境适应能力
5、自适应的温度补偿能力,控制光源稳定输出。
6、紧凑型小体积
7、适用于军工标准
射频微波光延迟线的应用场合
1、雷达校验
2、无线电高度表校验
3、无线信号处理
4、电子对抗
5、雷达信号延迟
射频微波光延迟线参数
参数名称 | 单位 | 指标值 |
频率范围 | GHz | 0.2 – 2.5 or1~18Ghz |
延迟时间范围 | 根据需要,范围可达10nS~300uS | |
延时步进 | time | 11/9/7bit程控式可选 |
延迟精度 | Ns | 1ns |
延迟*性 | % | 0.05 |
大输入射频信号 | dBm | 10 |
群延迟抖动 | ps | <200 |
底噪 | dBm | <-100dBm@10KHz |
输入/输出阻抗 | Ohm | 50 |
相位噪声 | dBc | <-120@1MHz |
供电 | VDC | 5~12V |
功耗 | W | <20 |
激光器输出波长 | nm | 1310/1550 |
激光器输出功率 | dBm | >0dBm |
探测器工作波长 | nm | 1100~1650 |
射频连接头类型 | NA | SMA |
控制接口 | RS232 | |
环境参数 | ||
工作温度范围 | 0C | -10 to 65 |
Humidity | 95% relative humidity无冷凝 |
Ku-Band Optical Fiber Delay Specification
Model: HFHL-DL20180-A02
Electrical | Specifications (Typical) |
Frequency Range | 1 – 18 GHz |
Delay Range | 50 μsec |
Delay step | 0.5μsec |
Switching time | 10 Max.ms |
Input RF power rang | -30 +20 dBm |
Output RF power | 0±2 dBm |
Input pulse signal width | 0.5-50 usec |
Deviation delay time in temperature range | -60 + 60 0,2 us max |
Gain Flatness | ±3.5 Max.dB |
Maximum Input No damage | 20 dBm |
VSWR Input / Output | 2:1 |
Input / Output impedance | 50 Ohm |
Main DC Supply | 5 VDC |
