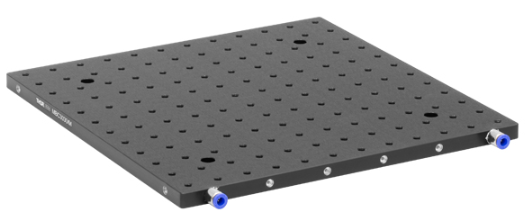

Thorlabs MBC3030/M - 水冷面包板
标准英制和公制螺孔排布
氧化发黑处理表面，低反射率
工作压强：额定最高80 psi
工作温度范围：0°C至60°C
安装沉孔与螺纹孔位置错开，使螺纹孔矩阵完整、无间断
较大型面包板具有第五个位于中心的沉头孔
英制：至少18英寸宽
公制：至少450 mm宽
这些面包板是我们热销的经氧化发黑处理的铝制面包板的改良版本，可接受水流供应。它们有标准的1英寸(英制)或者25 mm(公制)的孔排布，是传感器、探测器、激光器、LED以及其它要求温度稳定的仪器设备的理想选择。这些面包板可以根据要求制冷或者加热。
每块水冷面包板带有1/4英寸(6 mm)内径的配件。这些使其便于与如LK220液体冷却器等供水系统或制冷机组连接。每块面包板都配有16英尺(5米)长的连接水管，可以根据您的应用切割到合适的长度。为此，只需将管子切成所需长度，修剪管子边缘使其齐平，再把水管插入到即插式接头中，然后将另一端连接到供水系统或制冷机组即可。我们单独提供聚氨酯软管，可选11/64英寸内径(ID)和1/4英寸外径(OD)或1/4英寸内径和3/8英寸外径。还提供适用于两种尺寸的连接插件和阀体，以连接这些软管，还提供两种尺寸之间的连接件。
取决于环境温度和湿度级别，以及面包板的温度，面包板表面上可能会有冷凝水。请看右下方表格了解如何避免发生这种情况。
| Operating Temperature and Condensationa | |||
|---|---|---|---|
| Relative Air Humidity (RH%) | Temperature Differenceb (ΔT ºC) | Relative Air Humidity (RH%) | Temperature Differenceb (ΔT ºC) |
| 95% | 1 ºC | 55% | 9 - 12 ºC |
| 90% | 2 ºC | 50% | 10 - 13 ºC |
| 85% | 2 - 3 ºC | 45% | 12 - 14 ºC |
| 80% | 3 - 4 ºC | 40% | 13 - 17 ºC |
| 75% | 4 - 5 ºC | 35% | 16 - 19 ºC |
| 70% | 5 - 6 ºC | 30% | 18 - 21 ºC |
| 65% | 6 - 8 ºC | 25% | 21 - 23 ºC |
| 60% | 7 - 9 ºC | 20% | 24 - 27 ºC |
每块面包板具有四个或五个沉头安装孔，它们的位置与1/4"-20 (M6)螺孔的位置错开，为任意应用创造不间断的表面。四个标准的安装孔位于面包板的四角，孔中心距边缘2英寸（50 mm，公制）。较大型的英制和公制面包板在中心位置有第五个沉头孔（英制面包板宽度18英寸或者更宽，公制面包板宽度450 mm或者更宽）。使用中心安装孔增加了安装选择，在面包板上放置较重负载时，减小了角落安装孔处的应力，增加面包板的刚度。安装孔用于将面包板连接到光学平台，其它面包板，安装接杆，安装支架或多种其它表面或安装座上。
其它面包板选项
Thorlabs提供多种面包板，包括阻尼蜂窝光学面包板，用于对振动敏感的应用；实心铝制面包板，其螺孔中心距离为1英寸(25 mm)或1/2英寸(12.7 mm)；以及高密度面包板，可兼容我们的迷你系列光机械件。完整面包板选项请查看面包板选择指南标签。
有关其他冷却面包板选项，包括带有内部半导体制冷片的温控迷你系列面包板，请查看冷却面包板选择指南标签。
Thorlabs提供光学面包板罩壳以保护敏感设备免受灰尘、杂散光、噪声及热变化的干扰。该罩壳可完全封闭或提供滑动门。
| Specification | Imperial Boards | Metric Boards |
|---|---|---|
| Breadboard Specifications | ||
| Material | Aluminum Plate | |
| Finish | Matte Black Anodized | |
| Thickness | 0.5" | 12.7 mm |
| Flatness | ±0.006" over 1 ft2 | ±0.15 mm over 0.3 m2 |
| Hole Size and Spacing | 1/4"-20 Tapped Holes on 1" Centers | M6 Tapped Holes on 25 mm Centers |
| Distance from Edge to First Hole | 0.50" on All Sides | 12.5 mm on All Sides |
| Number of Counterbored Holesa | Four 1/4" Located at Corners - Inset 2" | Four M6 Located at Corners - Inset 50 mm |
| Water Channel Specifications | ||
| Pressure Rating | 80 psi | |
| Operating Temperature Range | 0 °C to 60 °C | |
| Push-Fit Pipe Fitting Inner Diameter | 1/4" | 6 mm |
