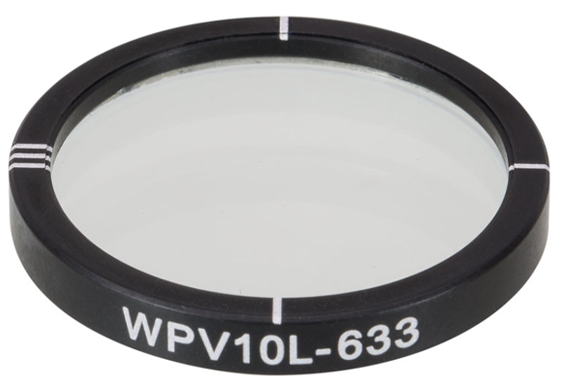

Thorlabs WPV10L-633 - 零级涡旋半波片

特性

真零级涡旋半波片
控制径向偏振和方位角偏振
m=1或m=2的涡旋波片可选
(见比较标签)
中心波长可选择从532 nm到1550 nm
(见规格标签)
兼容光束直径从Ø300 µm到Ø21.5 mm
±20°的大入射角
可定制涡旋波片

Thorlabs的液晶聚合物(LCP)涡旋半波片设计用于改变光场的径向和方位角偏振。涡旋波片在整个通光孔径上具有恒定延迟，但它的快轴在光学区域上连续旋转。我们提供m = 1(型号前缀WPV10L)或m = 2(型号前缀WPV10)的涡旋波片。两种阶次之间的差异在于波片通光孔径上的快轴分布不同。因而，它们会将线偏振光变成不同的偏振图案(更多信息请看比较标签)。

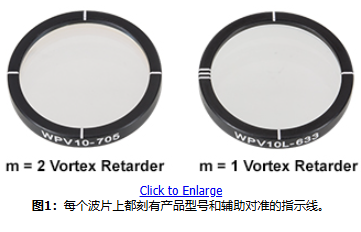

这些波片安装在铝质外壳中，沿圆周刻有标线，可用于定位波片的中心以将光束对准。m = 1的波片在额外标记处刻有三条线，指示零度快轴的方向(见图1)。每个LCP涡旋波片由夹在两块直径Ø23 mm、厚度1 mm的N-BK7玻璃片中间的LCP薄膜组成。使用光取向技术设置LCP分子的方向，生成连续旋转的快轴，旋转点位于波片中心。由于这些波片的构造，它们具有±20°的大入射角(AOI)。此外，这些涡旋波片兼容直径范围从21.5 mm(0.84英寸)到0.3 mm(0.01英寸)的光束。

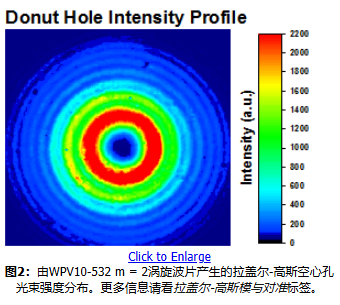

这些波片将标准的TEM00高斯光束转换成所谓的“空心孔”拉盖尔-高斯模，如图2所示。m = 1和m = 2的波片都可以产生空心孔光束；但是最终光束的偏振方向不同(更多信息请看比较标签)。一般而言，相比于m=2的波片，m = 1的波片会产生更小、更圆的空心孔。涡旋波片应该在接近设计波长的单波长下使用；越偏离设计波长，空心孔的光束轮廓就越差。

快轴的标称旋转点虽然位于玻璃基底的正中心，但是每个波片会有所不同，偏差范围在Ø1 mm之内。这些器件外壳上的刻线大致指示了中心位置。

两个外表面上镀有增透膜，增加涡旋波片在特定波长的透过率。它们安装在薄壁Ø1英寸外壳内，兼容我们很多Ø1英寸光学安装座，包括XY平移安装座。

HTML Source EditorWord wrap

Vortex Retarder General Specifications
Item #	WPV10-532 WPV10L-532	WPV10-633 WPV10L-633	WPV10-705 WLP10L-705	WPV10-780 WPV10L-780	WPV10-830 WPV10L-830	WPV10-980 WPV10L-980	WPV10-1064 WPV10L-1064	WPV10-1310 WPV10L-1310	WPV10-1550 WPV10L-1550
Design Wavelength	532 nm	633 nm	705 nm	780 nm	830 nm	980 nm	1064 nm	1310 nm	1550 nm
Transmission at Design Wavelengtha	≥97%	≥97%	≥97%	≥97%	≥97%	≥97%	≥96%	≥96%	≥96%
AR Coating Range	350 - 700 nm		650 - 1050 nm				1050 - 1700 nm
Average Reflectance (per Surface)b	< 0.5%
Angle of Incidencec	±20°
Material	Liquid Crystal Polymer Between N-BK7 Glass Plates
Retardance	λ/2
Outer Diameter	25.4 ± 0.2 mm (1.00" ± 0.008")
Clear Aperture	Ø21.5 mm (Ø0.85")
Housing Thickness	3.4 mm (0.13")
Surface Quality	60-40 Scratch-Dig
Operating Temperature Range	-20 to 60 °C
Temperature Stability	< 0.08 nm/°C over the Operating Temperature Range
Beam Deviation	< 20 arcmin

透过率曲线请看曲线标签。接近0°入射角时有效。
整个增透膜范围。
入射角(AOI)是指涡旋波片能将线偏振光变成“空心孔”输出光束的范围。随着涡旋波片从0° AOI旋转，增透膜性能会降低，所以总透过率也将更低。
光束的功率密度应以W/cm为单位计算。关于为何线性功率密度是长脉冲和连续光的最佳量度，请查看损伤阈值标签。
