Thorlabs MC2000B-EC - 光学斩波器系统

特性

• 晶体稳定的锁相反馈回路抑制低频漂移和相位抖动

• 谐波，次谐波和分数谐波的和频和差频输出

• 微处理器控制

• 提供单频和双频叶片

• 为泵浦探测和其它非线性实验提供谐频叶片

• 在非易失性RAM保存并调用用户设置

• USB接口

• 包含控制软件

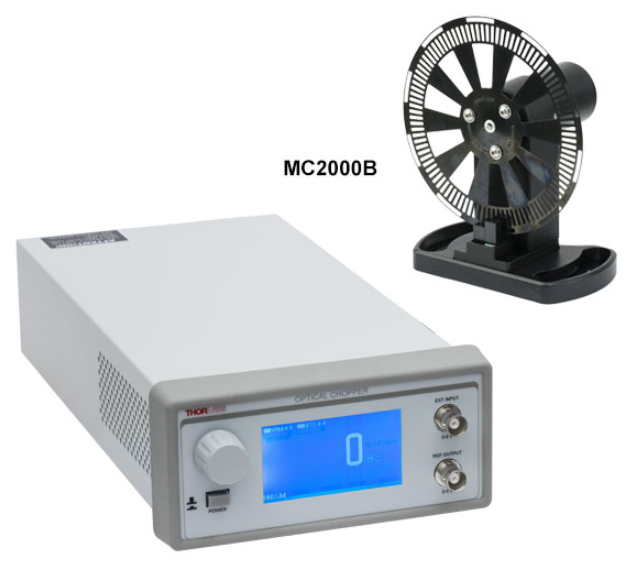

MC2000B光学斩波器是一种精密仪器，利用先进的功能调制连续光束。控制器使用锁相环(PLL)马达速度控制设计，能够相对参考信号精确维持斩波速率和相位。内部晶体稳定的频率合成器提供准确且稳定的参考频率，实现长期稳定性能。相比上一代MC2000，MC2000B斩波器具有更快的锁定时间、改进了接口、并且有更多的叶片选择。

当斩波器叶片通过并截断光路时，使用光开关可获得参考信号。此开关集成了一个波长范围从850 nm到940 nm的LED，工作阈值电流为15 mA，以便最大程度地减少LED的光输出。

与传统的开环速度控制设计相比，PLL速度控制电路可以将MC2000B斩波器和外部参考信号同步，包括其它MC2000B斩波器和类似于DSP锁定放大器的参考源。更多关于MC2000B斩波器及其应用的详情，请查看工作标签。

MC2000B斩波器采用高质量、稀土磁体直流电机。光刻光学斩波轮的叶片由厚度为0.01英寸的蓝色时钟弹簧钢制造，具有高精度。斩波器结构紧凑，使用宽底座提高稳定性，底座带有槽孔，可安装两个1/4"-20(M6)螺丝，其中心间距是3英寸(76.2 mm)。安装槽的半径为1.5英寸(38.1 mm)。为方便设置，接口电缆使用圆形卡入式Hirose接头。

MC2000B控制器具有一个240 x 128像素的图形显示屏，可以设置和监测斩波器的功能。所有功能都能通过前面板上带旋转和按压控制功能的控制旋钮来实现。可轻松在非易失性存储器中存储和调用多个用户设置。USB接口作为标准配置可用于远程电脑控制。每个控制器附带带GUI的软件，能控制MC2000B，还可以从软件标签里下载。软件也支持用C++或LabVIEW编程来控制MC2000B。

请注意：应该避免斩波器接触杂散光源，因为光学传感器受到光污染会产生抖动。

• 完整规格列表请看规格标签。
