太阳光模拟器采用氙灯作为光源，模拟真实的太阳光照条件，具备光束准直小、光斑均匀、与太阳光谱匹配度高等特点，其中准直角度可以做到±1.5°，光斑均匀、光谱与太阳光匹配符合ASTME927-10、IEC60904-9、JIS C8904-9三大行业标准A 或A+级。

自主光学设计，工作距离可定制，匹配光谱可选AM1.5(地球表面光谱)或AM0(大气层外光谱)。


产品特点 ：

光学器件采用无杂质无气泡的高纯度石英玻璃；

可选闭环控制系统，连续稳定输出同一光强；

可调的输出功率，可定制输出范围为0.1-5Sun；

高精度光学积分器，光斑输出更规则，低杂散光；

自研AM1.5、AM0滤光器，有效提高光谱匹配度；

可选手动或电动快门，电动快门可设置开合时间以及频率；

可选光阑，使模拟器的光强可调范围从50%-100%扩展到2%-100%；

丰富的通讯接口，配有CAN总线、RS232和RS485接口。


安全机制 ：

设备防高压泄露和开盖后自动断电；

温凉传感器保护灯泡工作在安全温度范围内；

采用低压可控转速风扇，实现散热恒定，稳定光能输出；

风扇断电延时功能，关机后设备故热系统延时断电系统。


主要参数：

光谱范围:200-2500nm;

辐照度范围:调节范围0-100%（可选项）;

灯泡类型:Xenon;

光斑形状:方形;

光纹波:<1%rms;


产品型号和规格参数

型号

EGUC-10

EGUC-30

EGUC-50

EGUC-100

EGUC-150

EGUC-200

EGUC-300

EGUC-500

光斑面积（mm）

10×10

30×30

50×50

100×100

150×150

200×200

300×300

500×500

等级

A+A+A+

A+A+A+

A+A+A+

A+A+A+

A+A+A+

A+A+A+

A+A+A+

A+A+A+

使用距离（mm）

150

400

150

300

500

500

500

500

单灯功率（W）

150

300

150

500

1000

1600

2500

3000

最大光强

1200W/m²

1200W/m²

1200W/m²

1200W/m²

1200W/m²

1200W/m²

1200W/m²

1200W/m²

外观







型号定义：EGSL-光斑面积，UC表示高均匀度小准直角太阳光模拟器3A+系列。



型号

EGUCP-10

EGUCP-30

EGUCP-50

EGUCP-100

EGUCP-150

EGUCP-200

EGUCP-300

光斑面积（mm）

10×10

30×30

50×50

100×100

150×150

200×200

300×300

等级

AAA

AAA

AAA

ABA

ABA

ABA

AAA

使用距离（mm）

150

400

150

300

500

500

500

单灯功率（W）

150

300

150

500

1000

1600

2500

最大光强

1200W/m²

1200W/m²

1200W/m²

1200W/m²

1200W/m²

1200W/m²

1200W/m²

外观




型号定义：EGUPC-光斑面积，UPC表示高均匀度小准直角太阳光模拟器A等级和AB等级系列。


3A+级方形100/150mm光斑太阳光模拟器

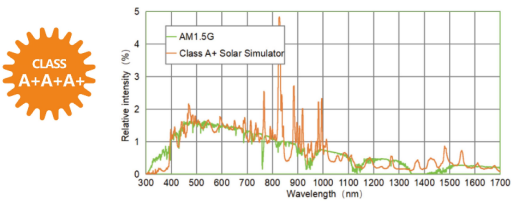

（1）A+级 光谱匹配度

将光谱仪的传感器放置于测试区域内进行光谱辐照度分布测量，计算(300-1200)nm内各波段的积分辐照度及其与总辐射度的百分比。



（2）A+级 辐照不均匀度

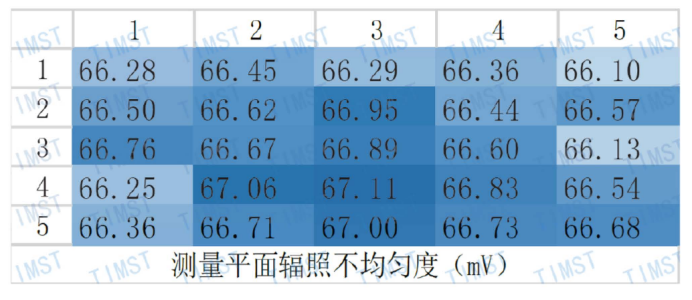

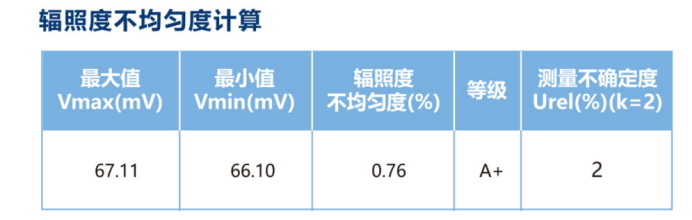

将太阳模拟器的辐照面均分测量区(100mm*100mm)，分成25个测量点，横向5个，纵向5个，用检测器测量各区域辐照度对应等效信号，得到辐照度不均匀度。




（2）A+级 辐照时间不稳定度

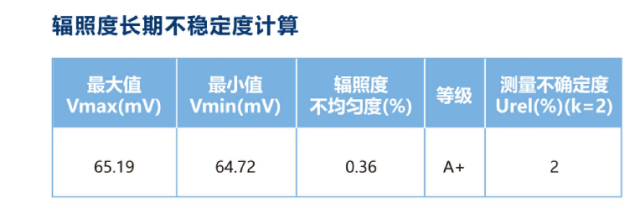

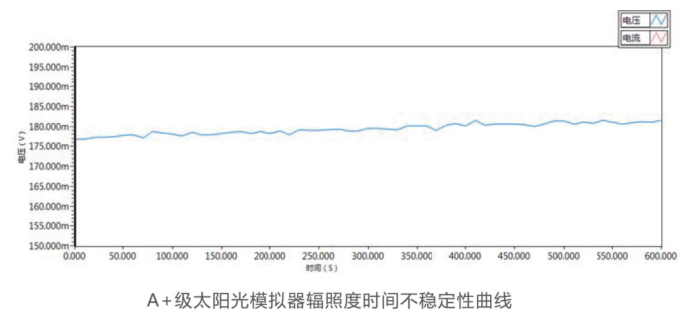

校准方法:将检测器置于太阳模拟器有效辐照面内，用采集卡在相同时间间隔采集一系列短路电流变化(经IV转化器转化为辐照度对应的等效电压信号，单位为mV)，从而得到太阳模拟器的辐照度变化，长期不稳定度曲线图。




3A级方形500mm光斑太阳光模拟器

（1）A级 光谱匹配度


光斑500*500mm面积3A级太阳光模拟器通过和AM1.5G滤光片的组合产生高度匹配太阳光的光谱，以确保光谱匹配度达到IEC60904-9:2020指标要求75%-125%之间。

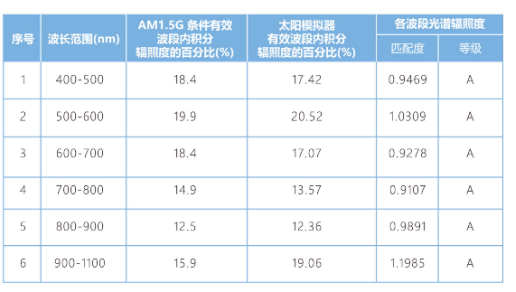

将光谱仪的传感器放置于测试区域内进行光谱辐照度分布测量，计算(400-1100)nm 内各波段的积分辐照度及其与总辐射度的百分比。


（2）A级 辐照不均匀度

将太阳模拟器的辐照面均分测量区域(500*500mm)，分成36个测量点，横向6个，纵向6个，用检测器测量各区域辐照度对应等效信号:得到辐照度不均匀度。



（3）A级 辐照时间不稳定度

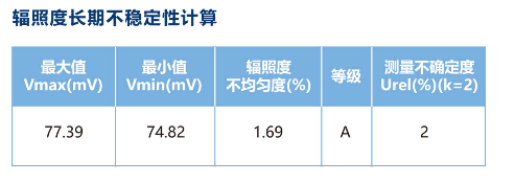

校准方法:将检测器置于太阳模拟器有效辐照面内，用采集卡在相同时间间隔采集一系列短路电流变化(经IV转化器转化为辐照度对应的等效电压信号，单位为mV)，从而得到太阳模拟器的辐照度变化。

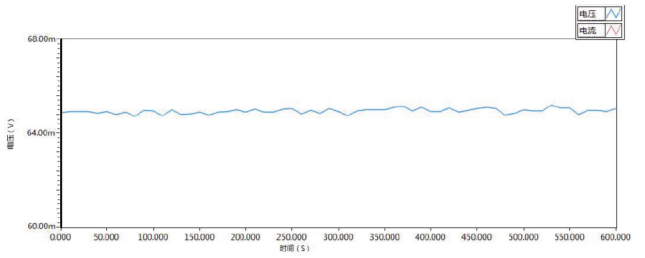

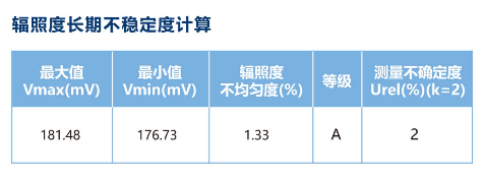

A级太阳光模拟器辐照度时间不稳定性曲线
