LED太阳光模拟器是指使用LED替代传统的氙灯作为光源的一种新型太阳光模拟器，LED是一种能够发光的半导体器件，当电流流过时会发光。LED光源具有可靠性、稳定性、灵活性及长使用寿命特点。采用覆盖300-1700nm波长的LED经过光谱拟合、混光、均化后形成符合IEC60904-9，JS 8904-9和ASTM E927-10光谱匹配度、辐照不均匀性和辐照时间不稳定性的太阳光模拟器。

产品特点：

l 辐照度连续可调;

l 灯使用寿命自动计时；

l 闭环系统自动调节光强；

l 配有CAN总线、RS232和RS485接口;

l 采用传感器光反馈功能保证光源的稳定输出;

l 支持不同种闪光方案设置，且可实现无缝切换，适用不同的测试需求:

l 采用大功率LED芯片，配备创新研发的光学组件，辐照稳定，寿命更长;

l 独有的LED光路与温控技术，自动调节设备的散热能效，让设备稳定运行:

l 通过上位机控制和监测远端光源状态;

安全机制

风扇断电延时功能，关机后，设备散热系统延时断电系统;

主要参数：

使用距离:10-30mm;

LED寿命:5000-10000h;

辐照度:0.1-1.1Sun连续可调;

光谱范围:300-1700nm(其他波长支持定制);

产品规格参数

型号定义：EGLU-光斑面积，LU表示LED太阳光模拟器系列。

型号定义：EGLUP-光斑面积，LUP表示LED太阳光模拟器A等级和AB等级系列。

A级方形25/50mm光斑LED太阳光模拟器

（1）A级光谱匹配度

LED太阳光模拟器采用多组不同波长LED灯珠组成的光源系统，每组灯珠采用独立的恒流源控制，均可独立开关，单独调节功率，在300-1200nm光谱范围内分为六个光谱波段，每个光谱段均可独立调节控制，保证光谱匹配度。 50*50mm面积的3A级LED太阳光模拟器在有效工作区域的光谱匹配度如下图。

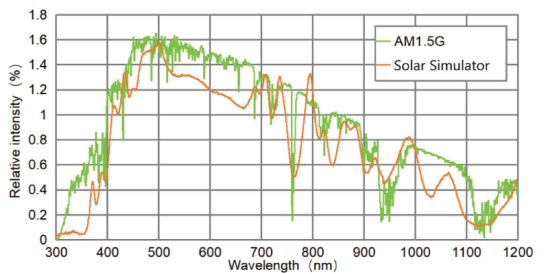

A级LED太阳光模拟器光谱匹配度曲线

（2）A级辐照不均匀度

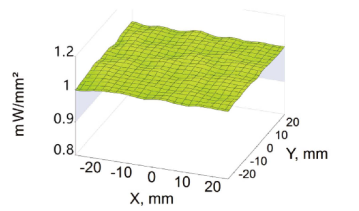

为了提高均匀度，光路采用导光筒匀化光斑使误差控制在<±2以内。50*50mm面积的3A级LED太阳光模拟器在有效工作区域的辐照不均匀度如下图，

（3）A级辐照时间不稳定度

标准要求输出光在一段时间内保持稳定，IEC60904-9(2020)对短期不稳定性有最严格的要求。示意图为辐照时间不稳定性响应曲线。

时间（s）

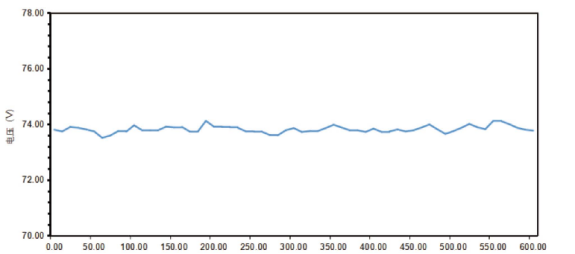

A级LED太阳光模拟器辐照度时间不稳定性曲线

3A+级方形100/200mm光斑LED太阳光模拟器

（1）A+级 光谱匹配度

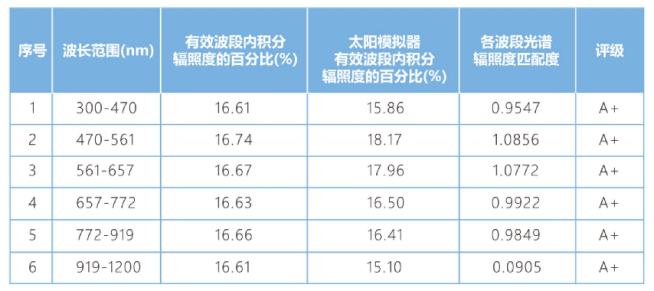

光谱匹配度在指定光谱范围，各波段的光辐照照度比例皆为A+等级，亦即每个光谱范围与标准光谱之偏离百分比在87.5%-112.5%之间。每个光谱段均可独立调节控制，保证光谱匹配度A+级。

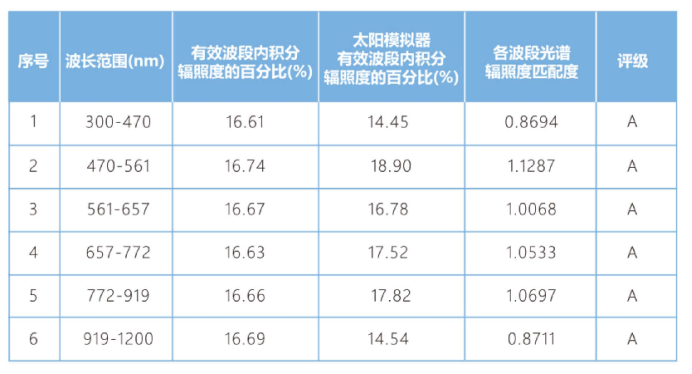

A级LED太阳光模拟器光谱匹配等级

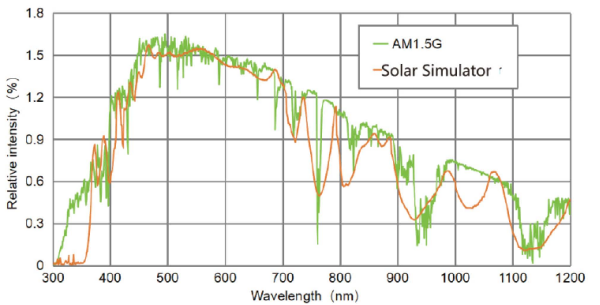

A+级LED太阳光模拟器光谱匹配度曲线

（2）A+级 辐照不均匀度

为了提高均匀度，光路采用导光管均化光斑达到要求，示意图展示了100*100mm的模拟器有效工作区域的辐照不均匀性。

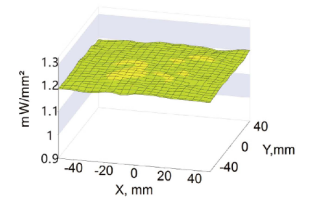

A+级 LED太阳光模拟器辐照度均匀图

（3）A+级 辐照时间不稳定度

标准要求输出光在一段时间内保持稳定，IEC60904-9(2020)对短期不稳定性有最严格的要求，示意图为辐照时间不稳定性响应曲线。

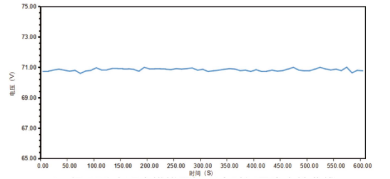

   A+级 LED太阳光模拟器辐照度时间不稳定性曲线

大面积LED太阳光模拟器

不同光斑尺寸的LED太阳光模拟器可以满足不同尺寸的太阳能电池板，尺寸包含M0、M1、M2、M3、G1、M4、M5、M6、M8、M9、M10.M12等。

LED太阳光模拟器产品应用：

航空航天

农业

HUD抗干扰

纺织行业

化妆品、护肤品

卫星热模型

激光雷达

环境科学

无人驾驶

光催化

汽车

生物制药

国防军工

生物识别

建筑

光伏生产和测试
