Intalight双通道高速采集卡
Adams-DAQ1G
Adams-DAQ1G是一款8bit双通道高速波形数字化仪卡，采用简化信号幅度控制与 Trigger 电路设计，实现高速、高保真、同步、低噪声性能，性能表现优于主流 1G 采集卡，完美适配 OCT、激光雷达、高频超声等对速度、精度、时序要求严苛的场景，支持 OEM 嵌入式集成。
Adams_DAQ1G目前已经在Intalight 赛炜（全球高端光学眼科器械平台型企业）研发的光学相干断层扫描(OCT) Model:MT700NO:MC0023中采用。
优势特点
高采样率 1GS/s能接住高速光电探测器、高速超声、射频、激光雷达的输出，适配 OCT 这种超高速瞬态信号。 | 高性价比 8bit满足绝大多数高速应用需求,成本更低、数据量更小、传输压力小。 | 强兼容性 Gen2是最成熟、最普及的版本，支持大多数机器，兼容性强，成本低，功耗低，适配采集率与采集精度。 | 无丢点采集 1G深度可完整支撑1秒1GS/s 无丢点采集，有效抵御系统与存储延迟，适配 OCT等长时程、高密度、大深度高速采集场景。 |
其他特点
| 应用
|
技术参数
参数 | 描述 |
|---|---|
采样率 | 1GS/s |
采样通道数 | 2 |
带宽 | 450MHz |
采样精度 | 8bit |
无杂散动态范围SFDR | >53dBc |
有效位数ENOB | 7.5bit |
数据吞吐率 | ≥2GB/s |
接口 | PCIe Gen2 x8 |
输入量程 | ±200mV～±1.0V |
每通道存储深度 | 1G |
触发输入 | 2路 |
输入精度 | 1ns |
输入阻抗及类型 | 50Ω,DC |
输入接口 | SMA |
使用条件
要求 | 参数 | 描述 |
|---|---|---|
环境要求 | 工作温度 | 0-65℃ |
存储温度 | -20-75℃ | |
温湿度测试 | 在 60℃，93%湿度下存储 48 小时，湿热存储前后性能没有显著变化 | |
硬件要求 | 供电电压 | +12 DC |
主机接口 | 需配备 PCIe Gen2 x8 及以上规格 PCIe 插槽的台式机/工控机/服务器 | |
存储配置 | 建议配备高速固态硬盘(SSD)，满足≥2 GB/s 数据吞吐率的实时存储需求。 | |
软件要求 | 操作系统 | Windows 操作系统； 针对二次开发需求，提供支持C/C++、C#等多语言的 SDK 开发工具包。 |

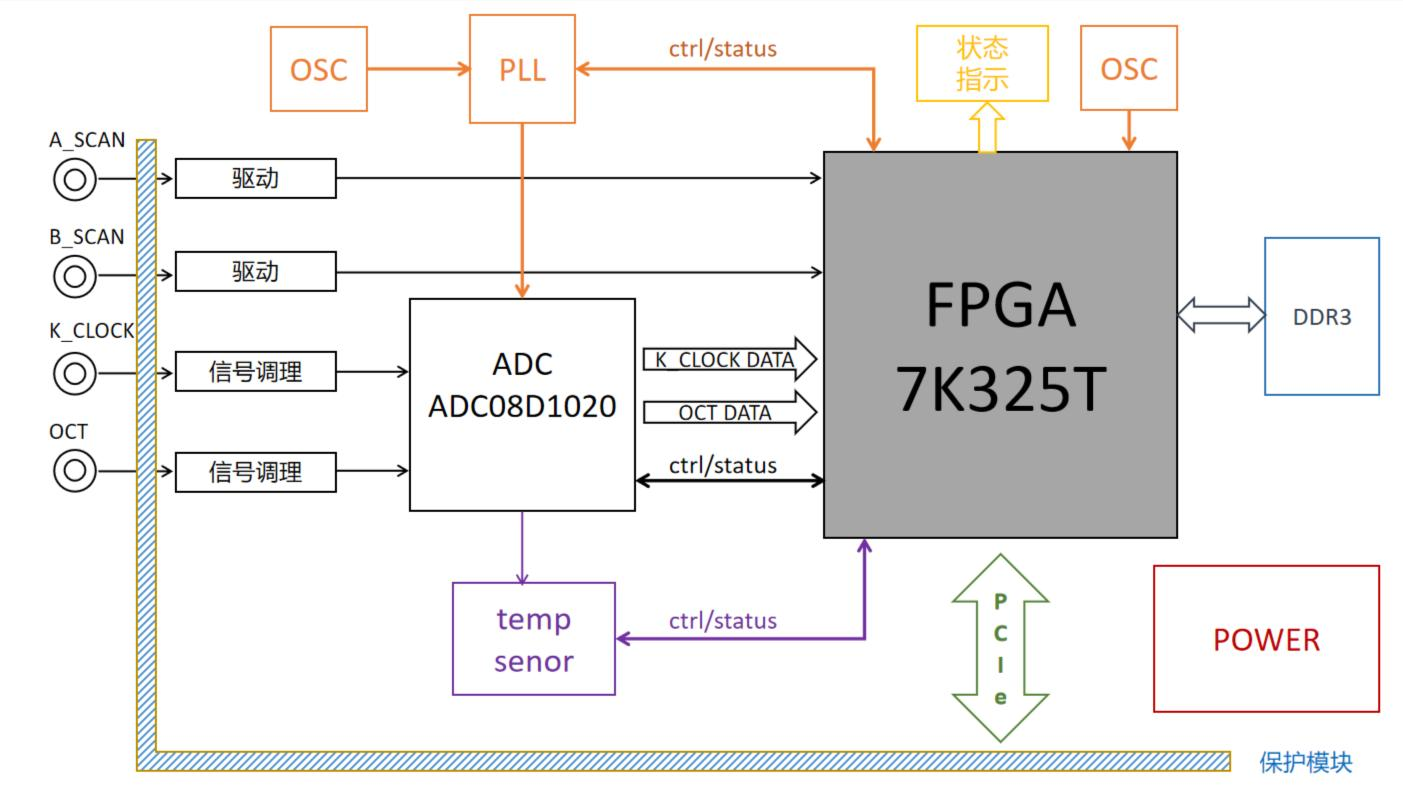

原理
性能

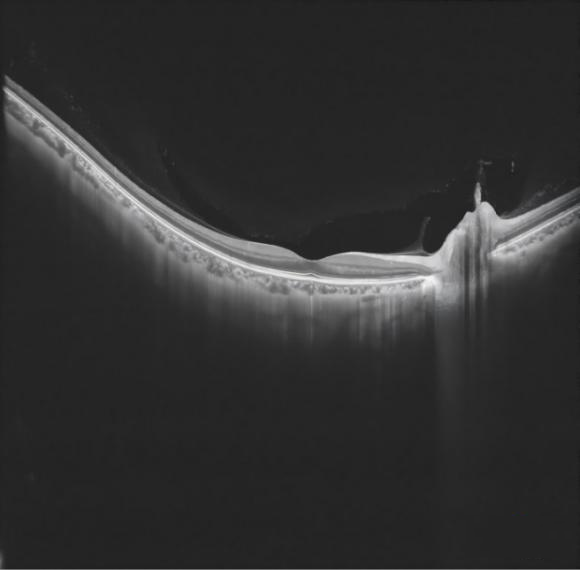

Adams-DAQ1G 采集卡在应用中图像质量展示
