Intalight扫频光源相干成像系统
MT700NO：MC0023
MT700NO：MC0023 扫频光学相干层析成像系统(SS-OCT)为一站式扫频源光学相干断层扫描提供全自研方案。全套自研替代进口，覆盖扫频激光器、高速采集卡、平衡探测器、MZI 干涉仪四大核心模块，专为眼科 OCT、激光雷达、工业无损检测、生物医学成像等高精度高速探测场景打造，性能对标国际一线。
该产品目前已经在Intalight 赛炜（全球高端光学眼科器械平台型企业）研发的高端眼科光学设备中采用。
优势特点
最优波长 生物组织(尤其人体)对光的衰减主要来自吸收和散射，800-1600nm恰好是衰减最弱的“近红外窗口”。且该波段非电离辐射，无紫外 与 可见光光化学损伤风险，商业最成熟。 | 可选带宽 提供DC-400MHz和DC-2GHz两种配置。BD_400M稳定对标进口产品，但性价比更高，适配主流高精度光探测场景。BD_2G带宽则可定制更高的带宽，整体适配高端高速光系统。 | 三档扫频速率 30/50/70kHz三档可选，灵活高效，实现多场景全覆盖。30kHz可追求最大成像深度，50kHz可实现速度与深度平衡，70kHz可高速抑制运动伪影。 | 高成像深度 可实现45mm最大成像深度，能够充分覆盖生物测量中深层结构的检测需求，无需分段拼接，远超同类进口产品。 |
其他特点
| 应用
|
标准配置
配件名称 | 型号 | 说明 |
|---|---|---|
30nm扫频激光器 | Adams_30nm 70kHz | 1060nm生物成像优选波段，三档扫频可调。 成像深度可达45mm，信噪比高、运动伪影小，为高精度生物测量与工业检测提供稳定光学引擎。 |
1G 高速数据采集卡 | Adam-DAQ1G | 1GS/s高速采样，8bit精度，1G大容量，满速无丢点采集。 |
平衡探测器 400M | Adam_BD_400M | 工作波段800–1600nm，带宽DC-400MHz，低噪声、低 ghost 效应，稳定对标国际高端器件。 |
平衡探测器 2G | Adam_BD_2G | 面向高端高速系统的高性能探测，支持1–3GHz 定制，弱光探测能力突出，接口标准化，集成便捷。 |
MZI干涉仪 | Adams_PD-400MHz | 低插损、高稳定性、强抗干扰设计，与光源、探测器深度匹配优化。 |
技术参数
光源
参数 | 模式1 | 模式2 | 模式3 |
|---|---|---|---|
扫频速率 | 30kHz | 50kHz | 70kHz |
中心波长 | 1060nm(典型值) | ||
波长范围 | ≥30nm | ||
平均功率 | ≥15mW | ||
采样占空比 | 60%(典型值) | ||
频谱平坦度 | ≥12.5% | ||
边模抑制比SPSR | ≥50dB | ||
Reference MZI frequency divided by MZI OPD | ≤4.2MHz/mm | ||
轴向分辨率 | 5μm | ||
成像深度 | 45mm | ||
采集卡
参数 | 描述 |
|---|---|
采样率 | 1GS/s |
采样通道数 | 2 |
带宽 | 450MHz |
采样精度 | 8bit |
无杂散动态范围SFDR | >53dBc |
有效位数ENOB | 7.5bit |
数据吞吐率 | ≥2GB/s |
接口 | PCIe Gen2 x8 |
输入量程 | ±200mV～±1.0V |
每通道存储深度 | 1G |
触发输入 | 2路 |
输入精度 | 1ns |
输入阻抗及类型 | 50Ω,DC |
输入接口 | SMA |
平衡探测器
参数 | Adams_BD_400M | Adams_BD_2G |
|---|---|---|
工作波长 | 800-1600nm | |
最佳波长 | 1060nm | |
光电灵敏度 | 0.75A/W@1060nm(典型值) | |
跨阻增益率 | 10K | 30K |
带宽 | 400MHz@-3dB | 1.8GHz@-3dB(支持1~3GHz定制) 2GHz@-10dB 实际带宽可根据需求调整到0~3GHz |
共模抑制比CMRR | 30dB | |
输出噪声电压 | 20~40mVp-p | 12mVRMS |
耦合方式 | 自由空间耦合 | |
输出阻抗 | 50Ω | |
光输入接口 | FC/APC | |
输出接口 | SMA | |
电源 | ±12V | |
MZI分析仪
参数 | 描述 |
|---|---|
工作波长 | 1000-1100nm |
MZI光程差 | 10mm/30mm(空气中) |
插入损耗(典型值) | 0.6(低损耗路径) 16.5dB(高损耗路径) |
带宽 | DC-400MHz |
负载 | 50Ω |
转换增益 | 280V/W |
光纤类型 | Hi1060 |
光纤接口类型 | FC/APC |
电信号输出接口 | SMA |
使用条件
要求 | 参数 | 描述 |
|---|---|---|
环境要求 | 工作温度 | 0-65℃ |
存储温度 | -20-75℃ | |
温湿度测试 | 在 60℃，93%湿度下存储 48 小时，湿热存储前后性能没有显著变化 | |
硬件要求 | 供电电压 | +12 DC |
主机接口 | 需配备 PCIe Gen2 x8 及以上规格 PCIe 插槽的台式机/工控机/服务器 | |
存储配置 | 建议配备高速固态硬盘(SSD)，满足≥2 GB/s 数据吞吐率的实时存储需求。 | |
软件要求 | 操作系统 | Windows 操作系统； 针对二次开发需求，提供支持C/C++、C#等多语言的 SDK 开发工具包。 |
原理

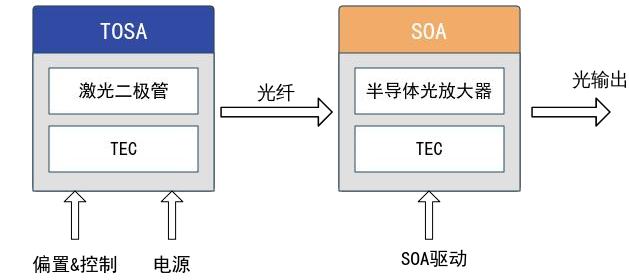

光源

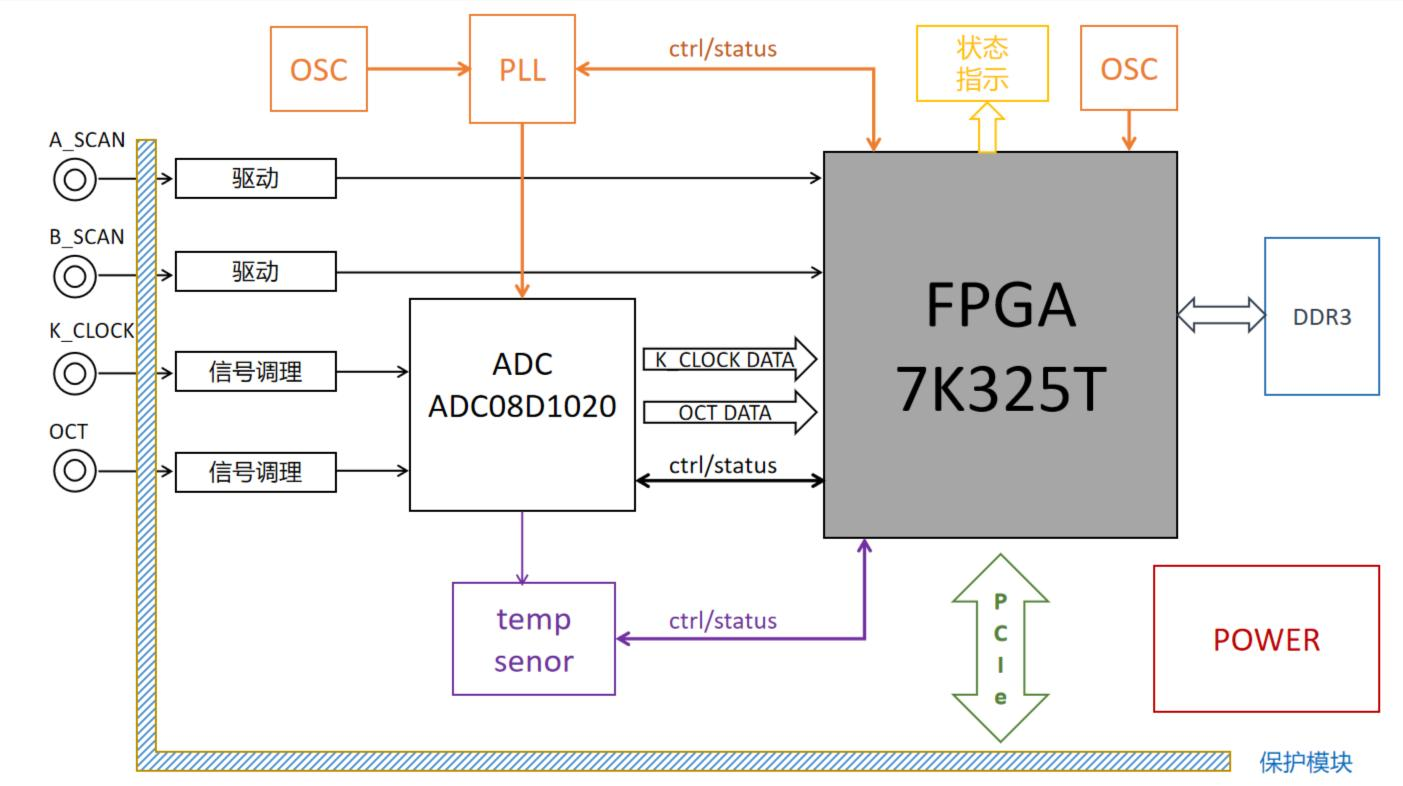

采集卡

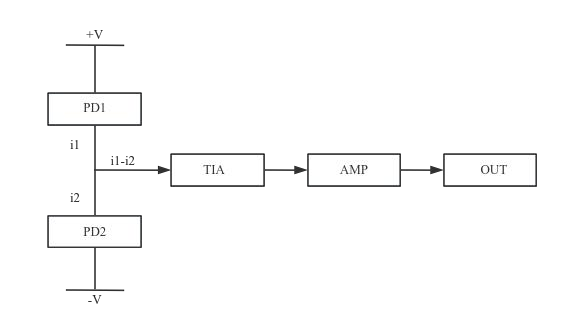

平衡探测器

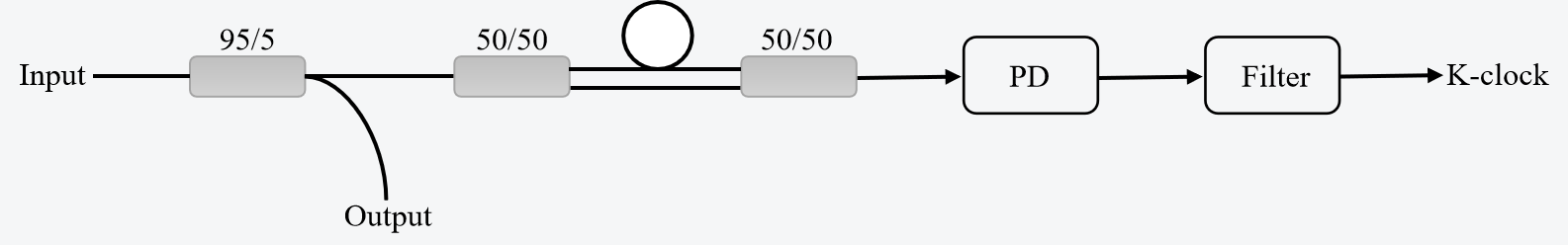

MZI分析仪
性能

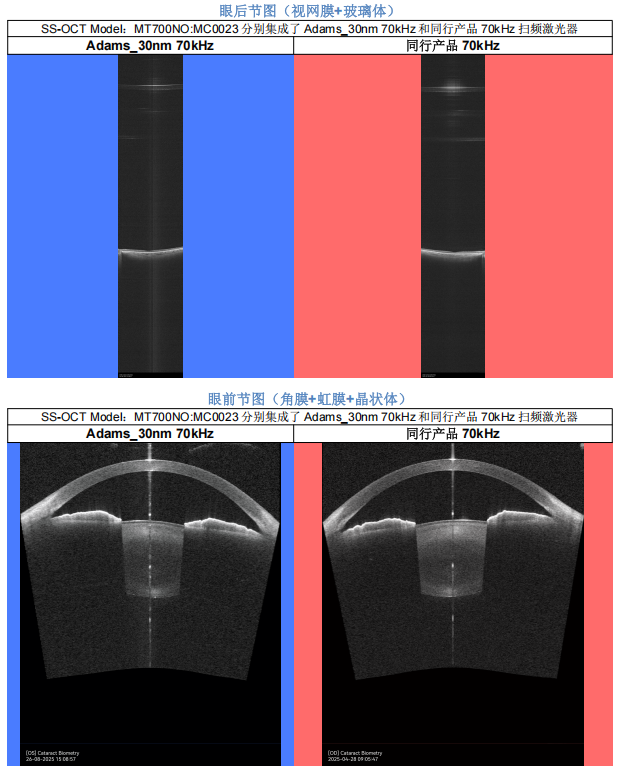

光源

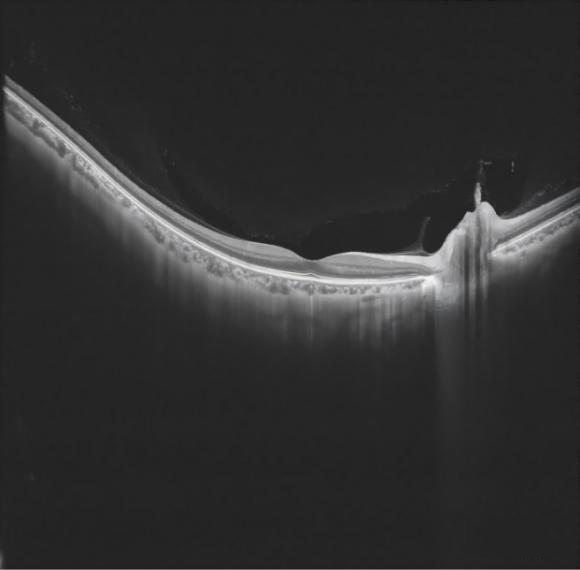

Adams-DAQ1G 采集卡在应用中图像质量展示

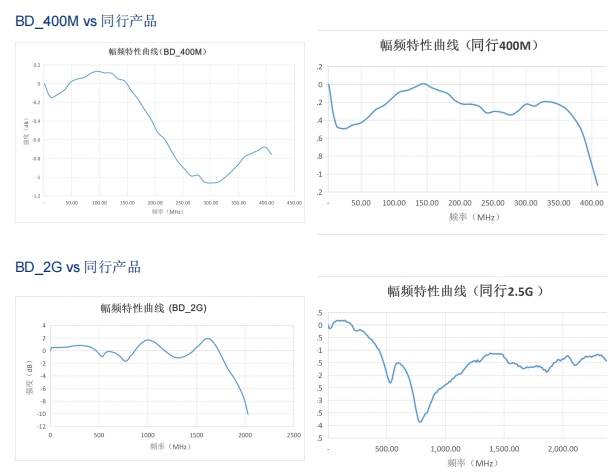

平衡探测器
