ALPHALAS二极管皮秒脉冲激光器PICOPOWER-LD可产生波长范围为 375 nm 至2300nm的皮秒短激光脉冲，特定波长可选。提供的脉冲宽度可低于40ps，峰值功率最高可至3 W，重复频率范围可从单次到100MHz。
典型标准工作波长：375、405、450、488、510、635、670、785、850、976、1030、1047、1053、1064、1310、1550nm, 也可以定制其他特殊波长和窄线宽激光头。

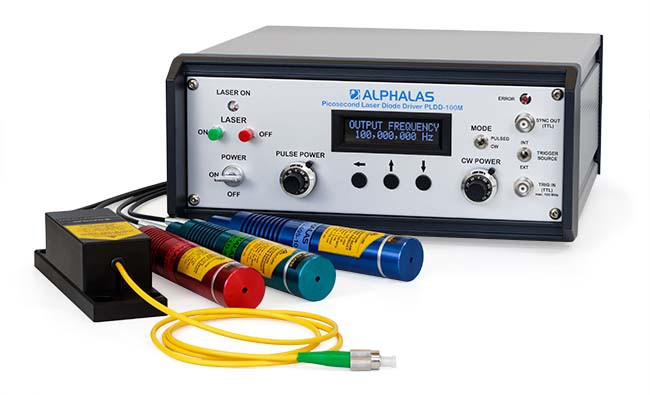

ALPHALAS二极管半导体皮秒脉冲激光器PICOPOWER-LD
产品特性：
• F-P型和DFB窄线宽型可选
• 375-2300nm覆盖
• 脉冲宽度可短至12ps
• 特定波长峰值功率2W
• 准直自由空间输出或光纤耦合可选
• 可更换不同波长激光头配置灵活
• 单通道、双通道和多通道驱动可选
• 产生皮秒大电流脉冲的专用驱动器
• 内置高性能频率发生器，1 Hz至20M、50M或100MHz可选
• 外部TTL触发，同步TTL或NIM输出
应用范围：
(1) 显微成像
- 共焦激光扫描显微(CLSM)
- 荧光/磷光寿命成像显微(FLIM / PLIM)
- 受激发射损耗显微(STED)
- 光漂白后荧光恢复
- 全内反射荧光显微
- 时间分辨光致发光(TRPL)
(2) 光谱学
- 荧光(寿命)相关光谱学(FCS / FLCS)
- 荧光寿命测量和时间分辨光谱
- 单分子光谱/检测
- 时间相关单光子计数
(3) 激光物理
- 单光子产生
- 光纤激光器和MOPA系统种子
(4) 其他
- 激光成像和三维激光扫描
- 光电设备的时间响应特性
- 扩散光学断层扫描和成像
- 飞行时间实验
- 光时域反射计(OTDR)
ALPHALAS二极管皮秒脉冲激光器PICOPOWER-LD规格：
型号/参数（自由空间输出）1 | 波长(nm)2 | 带宽(nm)3 | 脉宽(ps)@50MHz(卷积后) | 峰值功率(mW) | 平均功率(mW)@50MHz4 | 最大重频(MHz)5 |
F-P型 | ||||||
PICOPOWER-LD-375 | 375 ±5 | < 1.5 | 30 | 1000 | 1.5 | 50 |
PICOPOWER-LD-405-L | 405 ±5 | < 3 | 25 | > 1000 | 1.3 | 100 |
PICOPOWER-LD-405-H | 405 ±5 | < 3 | 25 | > 2000 | 2.5 | 100 |
PICOPOWER-LD-450 | 450 ±10 | < 4 | 50 | 750 | 1.9 | 100 |
PICOPOWER-LD-488 | 488 ±10 | < 6 | 70 | 350 | 1.3 | 70 |
PICOPOWER-LD-510 | 510 ±10 | < 5 | 75 | 300 | 1.1 | 50 |
PICOPOWER-LD-635 | 635 ±5 | < 2 | 65 | 1300 | 4.3 | 80 |
PICOPOWER-LD-660 | 660 ±5 | < 2 | 60 | 600 | 1.9 | 50 |
PICOPOWER-LD-670 | 670 ±10 | < 5 | 40 | 400 | 0.8 | 100 |
PICOPOWER-LD-785 | 785 ±10 | < 4 | 60 | 220 | 0.7 | 90 |
PICOPOWER-LD-810 | 810 ±5 | < 8 | 50 | 400 | 1 | 100 |
PICOPOWER-LD-850 | 850 ±10 | < 4 | 80 | 350 | 1.4 | 100 |
PICOPOWER-LD-900 | 900 ±10 | < 7 | 45 | 100 | 0.3 | 100 |
PICOPOWER-LD-976 | 976 ±10 | < 10 | 45 | 1100 | 2.5 | 50 |
PICOPOWER-LD-1053⁶ | 1053 ±5 | < 25 | 25 | 1200 | 1.5 | 70 |
PICOPOWER-LD-1550⁶ | 1550 ±20 | < 2 | 25 | 80 | 0.1 | 100 |
DFB型窄线宽⁷ | ||||||
PICOPOWER-LD-532 | 532 ±2 | < 0.2 | 40 | 20 | 0.04 | 50 |
PICOPOWER-LD-561 | 561 ±2 | < 0.2 | 40 | 20 | 0.04 | 50 |
PICOPOWER-LD-594 | 594 ±2 | < 0.2 | 40 | 20 | 0.04 | 50 |
PICOPOWER-LD-1030 | 1030 ±2 | < 0.2 | 30 | 350 | 0.5 | 100 |
PICOPOWER-LD-1047⁶ | 1047 ±2 | < 0.1 | 40 | 100 | 0.2 | 50 |
PICOPOWER-LD-1053⁶ | 1053 ±2 | < 0.1 | 40 | 100 | 0.2 | 50 |
PICOPOWER-LD-1064⁶ | 1064 ±2 | < 0.2 | 30 | 350 | 0.5 | 100 |
PICOPOWER-LD-1310⁶ | 1310 ±2 | < 1.5 | 20 | 150 | 0.15 | 100 |
PICOPOWER-LD-1550⁶ | 1550 ±2 | < 0.3 | 12 | 130 | 0.08 | 100 |
1、所有波长都可使用单模光纤或者保偏光纤进行耦合，典型效率在25%-30%
2、在375nm-2300nm当中有多达60多种定制波长可供使用
3、对于光纤耦合二极管激光器谱宽更大
4、对于更长的脉宽更高功率可供使用
5、所有的二极管激光器可被制成高达100MHz甚至更高，或者更大脉宽和更低的峰值功率
6、这些二极管激光器可被用于种子源和散装放大器
7、在760nm-2300nm可特别定制波长
激光头机械指标：
秒二极管激光头：机械参数 | ||
尺寸和重量 | Ø 25 × 155 mm, 140 g 40 × 37 ×144 mm3, 250 g | 客户定制外箱可选 光纤耦合二极管激光器集成在驱动中、独立激光头可选 |
皮秒激光二极管驱动器：PLDD
皮秒二极管激光驱动器：典型参数 | |||||
参数 | 规格 | 备注 | |||
机械 | |||||
面积和重量 | 255*118*270，2.6kg | 19”机架，OEM和客户定制选项 | |||
电性 | |||||
型号 | PLDD-20M | PLDD-50M | PLDD-100M | ||
重频范围 | 1 Hz - 20 MHz | 1 Hz - 50 MHz | 1 Hz - 100 MHz | ||
Step | 1 Hz | 1 Hz | 1 Hz | ||
重频发生器 | 内置的高性能重频产生器 | 周期抖动：<10ps | |||
脉冲振幅不稳定性 | 1%RMS | ||||
外部 TRIG IN | TTL 50Ω，上升沿 | 工作周期：50% | |||
延迟的激光输出 | 43 ns (typ.) | ||||
延迟激光输出 | 34 ns (typ.) | ||||
同步输出(TTL) | +3.5 V into 50 Ω | ||||
同步输出(NIM),可选项 | -800 mV into 50 Ω | ||||
延迟激光输出到同步输出(NIM) | 30 ns (typ.) | ||||
时间抖动:激光脉冲到外部开关 | < 4 ps | 外部开关启动时间<0.2ns 振幅5 V ± 0.5 V | |||
时间抖动:激光脉冲到同步输出(TTL) | < 4 ps | 外部开关启动时间<0.2ns 振幅5 V ± 0.5 V或者内部开关 | |||
通用 | |||||
电压/电流要求 | 100 V AC / 0.2 A, 230 V AC / 0.1 A | 12 V DC supply input is optionally available | |||
功率消耗 | 20 W (typ.) | ||||
操作温度 | 15°C to 35°C (59°F to 95°F) | ||||
*ALPHALAS二极管皮秒脉冲激光器PICOPOWER-LD，特殊参数要求可定制
皮秒二极管激光驱动：可选项 | |
光学参数 | 备注 |
连续光模式 | 可选CW连续光模式 |
可调谐振幅 | 峰值和平均功率提供简单控制 |
额外激光头 | 允许使用一个激光驱动器来驱动一个以上激光头 |
波长TEC调节 | 在红光和红外提供波长TEC温度调节 |
NIM同步输出 | 一些信号处理设备可能需要NIM同步输入 800mV默认或者可选：可调谐 5 ns半峰脉宽 |
多重独立通道 | 允许控制器同时驱动双通道甚至多通道激光头 |
备注：
1、对于频率>50MHz来说CW连续模式可能会减少峰值和平均功率
2、低于最大振幅50%的幅度可能会拥有更大的不稳定性或者更大脉宽
3、不同激光头一些联系可能会减少最大工作频率

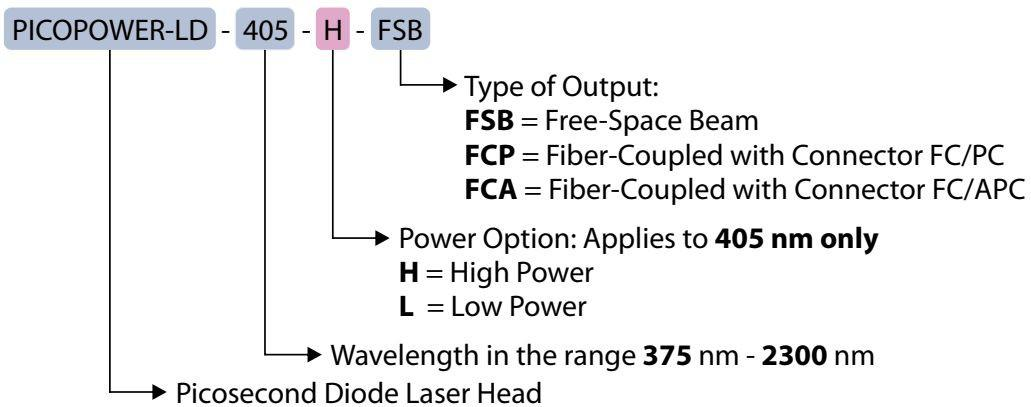

激光头选型命名参考：

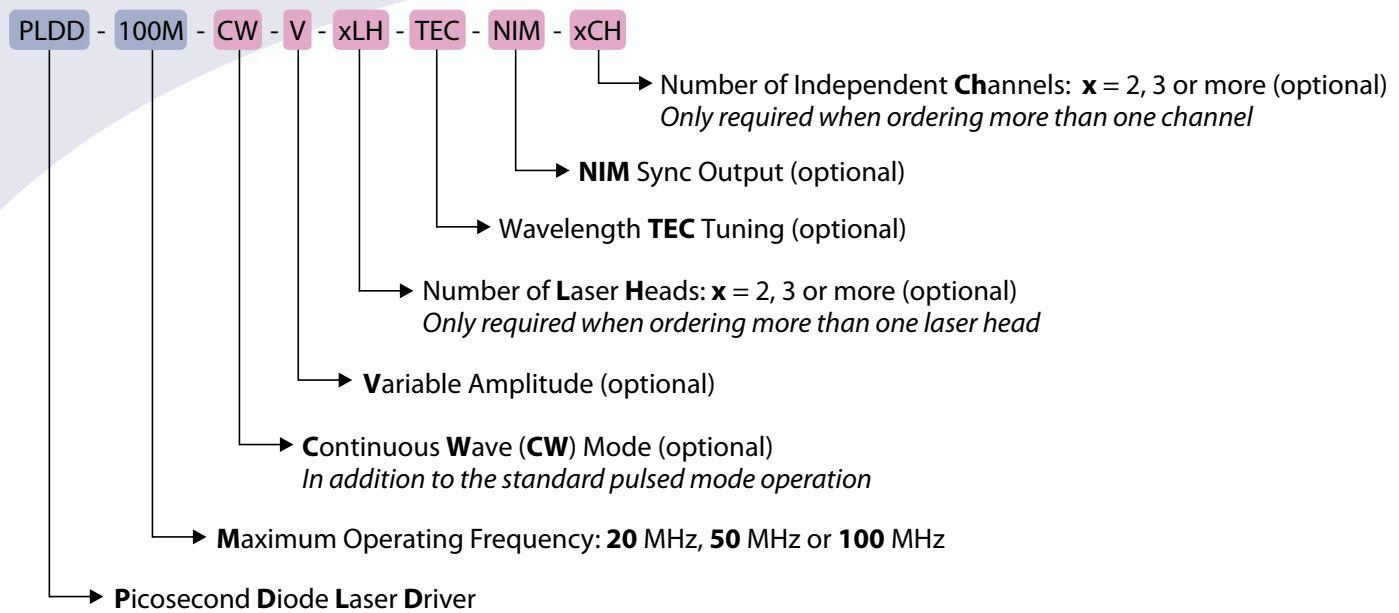

控制器选型命名参考：
