产品简介

>>太赫兹近场探针应用手册

      上海屹持光电推出1550nm激光诱导太赫兹近场探针，可利用1500-1600nm的激光直接激发近场探针。这些太赫兹探针可以与激发波长低于1600nm的THz-TDS系统配合使用。THz近场探针提供了一个低成本的解决方案，可将您的THz-TDS升级为高分辨率的太赫兹近场扫描成像系统。

产品特点

—  精细的太赫兹近场探针
—  专利设计
—  空间分辨率可达3um
—  探测频率范围：0-4THz
—  适用于所有基于激光的THz系统
—  安装可兼容标准的光机械组建
—  集成过载保护电路
产品参数


TeraSpike TD-1550-X-
HR-WT
HR-WT-XR
最大空间分辨率40um（20um(#)）80um
天线间隙1.5um1.5um
暗电流@1V Bias< 4.5 µA
< 4.5 µA
光电流（*）> 12 µA
> 12 µA
激发波长1500 .. 1600 nm
1500 .. 1600 nm
平均激发功率1.5 .. 3.5 mW
1.5 .. 3.5 mW
连接方式SMP
SMP

( * )  聚焦尺寸20um，变压1V，平均激发功率3mW。
(#) For front-switch instead of main-switch excitation. Front-switch excitation mode is showing reduced SNR.

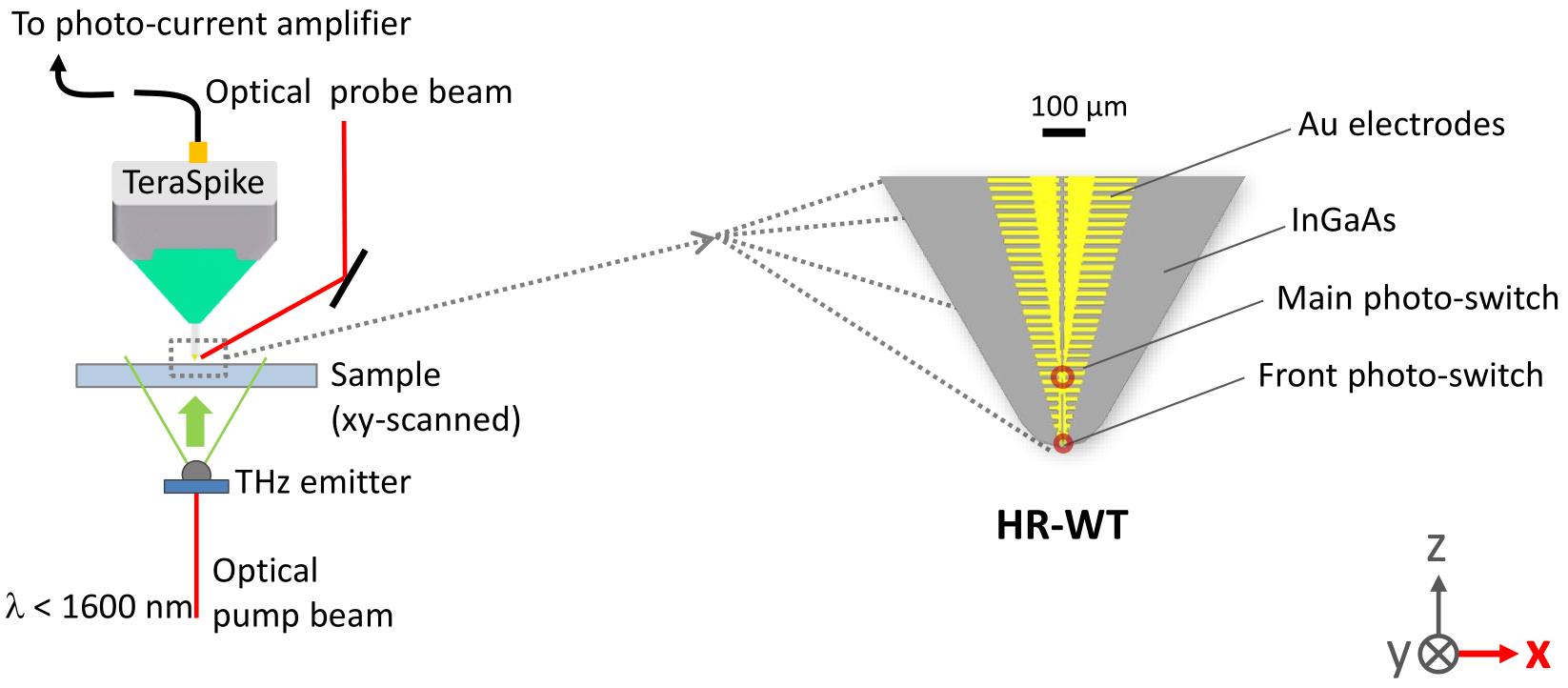

光路布局-典型的透射型近场探测光路

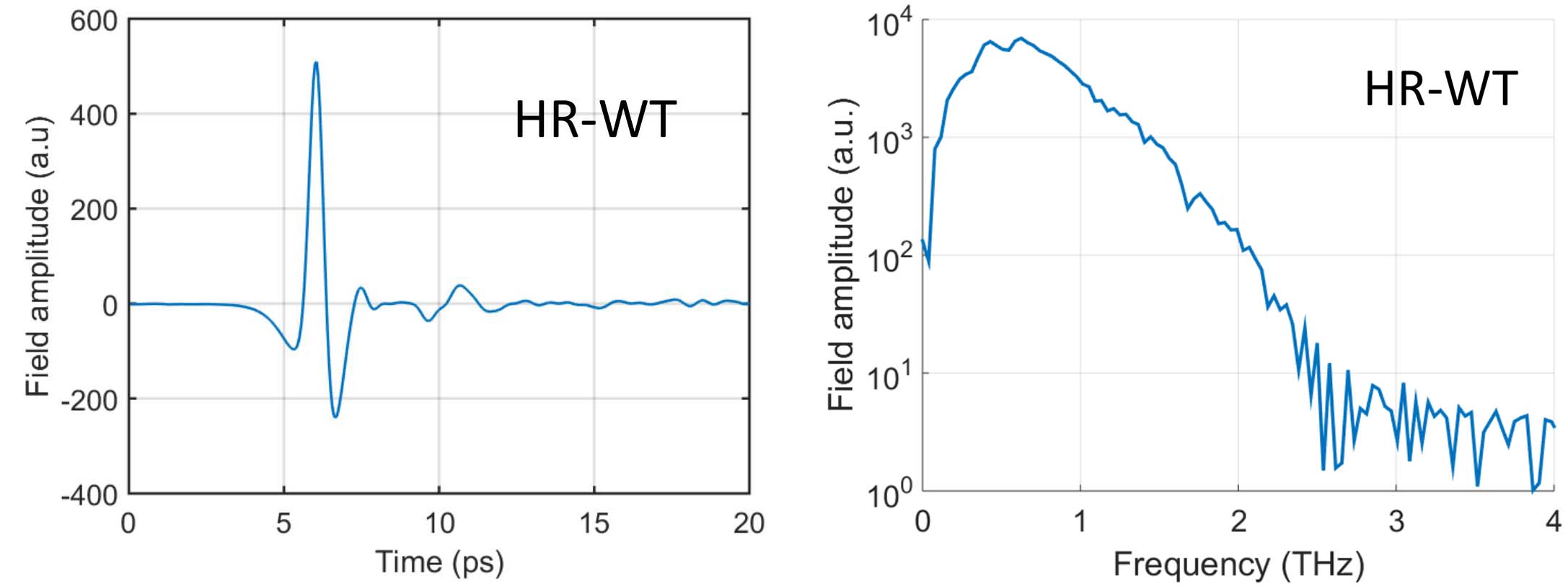

测试数据
