产品介绍

太赫兹 (THz) 波是频率为~0.1-10 THz (~3 mm - 30 μm, 3 cm^-1 - 300 cm^-1) ，介于微波和红外区域的电磁波。和可见和红外光相比，THz波可以穿透常规的材料，如：皮肤，塑料，衣服或者纸材料。由于光子能量低，因此，他不会造成和离子辐射（X光）一样的损害。这些特点使其能够应用在处理（如药物生产），质量控制以及THz成像领域。现在也很多人想把它应用在安保，包裹检查，半导体特征分析，化学组成分析以及生物研究领域。

对于传统的THz应用，我们采用High Resistivity Float Zone Silicon (HRFZ-Si)材料，因为他是研究得最多的材质，而且在THz波段有很好的透射率。同时，我们也研究了可应用在THz波段的其他材料。

在下面，你就能看到我们采用的其他材料在THz波段的透射光谱和其他特点。我们用ABB的FTIR光谱仪Bomem DA3和Bruker IFS 125HR (测量精度为2-3%@< 100 µm；4-5% @> 100 µm)来测量THz波。近红外的测量采用Perkin Elmer的 “Lambda- 9” (测量误差< 0.5%)。

环状（COC）的主要优点是具有较高的工作温度、优异的透过率、低的双折射率和低的吸水率我们用于非球面太赫兹 f-θ 透镜的材料特性如下

密度	1.01 g/cc
吸水率，% (ISO 62)	<0.01
蒸气渗透率 (23 ° C 85% RH，DIN 53122）	0.025gmm/(m224h)
抗拉强度	63MPa
抗拉模量	2600MPa
拉伸屈服点伸长率	4.50%
热偏转温度 HDT/B (0.45 MPa)	75℃
玻璃化温度	78℃
熔化温度	190-250℃
折射率	1.53

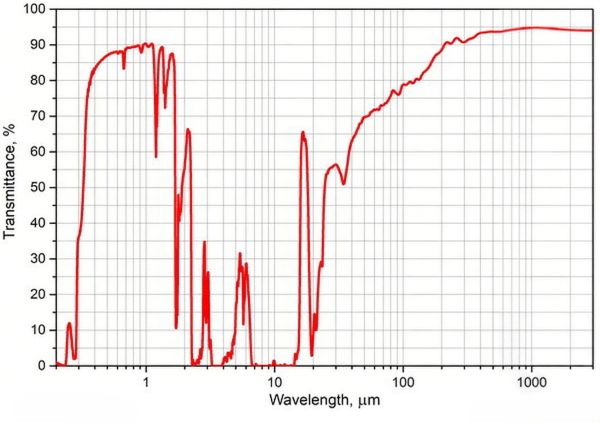

太赫兹材料 THz materials(图19)

Fig. 19.Transmittance of a 2 mm thick COC window.

2.5 ZEONEX

除此之外，我们还提供一种环烯烃聚合物 ZEONEX®，用于超高真空环境（10-9– 10-11mm Hg）。它的特点是优异的机械性能、良好的化学稳定性和在真空中的极低释气。这种材料的主要特性如下。

ZEONEX 的典型特性：

密度（ASTM D792）	1.01 g/cm3
拉伸模量（ISO527-2）	363000 psi
拉伸伸长率（ISO527-2）	10 %
弯曲强度（ISO178）	15100 psi
弯曲模量（ISO178）	363000 psi
硬度（JIS K5401）	F
热变形温度（JIS D648）	122°C
玻璃化转变点（JIS K7121）	139°C
热膨胀系数（ASTM E831）	6*10-5 cm/cm°C
吸水率（ASTM D570）	<0.01%
折射率（ASTM D542）	1.531
断裂模量	15100 psi

与 TPX 类似，由于可见透明且无折射率色散，ZEONEX 太赫兹光学系统可以使用 HeNe 激光束进行调整。

需要注意的是，ZEONEX 在可见光区域的透射率比 TPX 好。

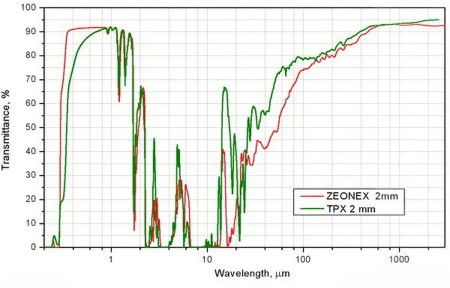

太赫兹材料 THz materials(图20)
Fig. 20. Transmission of 2 mm-thick ZEONEX and TPX windows.

与 TPX 相比，ZEONEX 的机械性能更好，这使得制造这种塑料的棱镜成为可能。

<p text-align:justify;"="" style="padding: 5px 0px;margin-top: 0px;margin-bottom: 0px;line-height: 24px;font-family: 'Microsoft Yahei', Arial, Helvetica, sans-serif;font-size: 12px;text-wrap-mode: wrap">总结：

所有屹持太赫兹提供的的有机材料，包括TPX、ZEONEX、COC、PE和PTFE，从~200μm到1000-2000μm，具有约80-90%的均匀透射率。当然，他们也可以传输更长的波长。

通过比较相同厚度的聚合物窗口的透射光谱，可以为特定应用选择最合适的材料。

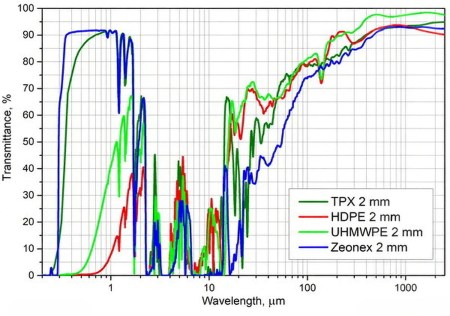

太赫兹材料 THz materials(图21)
