反谐振空芯光纤ARF(Anti-Résonnant Hollow Core Fiber)中的光信号在由单环反谐振管元件包围的空芯中传播。指导基于由围绕空心的非接触管构成的薄玻璃膜的反共振。引导功率与周围二氧化硅的极低重叠，小于 2 × 10^-5，添加到模式有效区域，赋予这种光纤设计记录材料非线性。
产品特性：
- 高伤害阈值
- 近乎单模制导
- 传输频段中的超低色散
典型应用：
- 低延迟数据传输
- 充气增强现实空芯光纤激光器
- 分子示踪、气体检测
- 皮秒和亚皮秒光脉冲的高功率传输
反谐振空芯光纤ARF参数规格：
型号 | ARF-40-240 | ARF-33-160 | ARF-45-240 | ARF-40-230 | ARF-120-400 |
优化为 | 750nm | 1064nm | 1550nm | 2µm | 3µm |
光学参数 | |||||
衰减（dB/km） | <50@750 nm | <50@1064 nm | <35@1550 nm | <80@2µm | <70@3µm |
传输带宽（nm） （<100 dB/km） | 700 – 915 | 1000 - 1350 | 1450 - 1750 | 1600 - 2200 | 2900 – 3150 |
模场直径（µm） | 29@750nm | 26@1064nm | 37@1550nm | 33.5@2µm | 90@3µm |
色散（ps/nm/km） | 0.8@750nm | ~2@1064nm | ~1@1550nm | ~2@2µm | 0.8@3µm |
模式与核心重叠 | > 99.99 % | ||||
数值孔径 | ~0.02 | ~ 0.03 | |||
HOM抑制（dB） | N.A | 10（3m） | 10（5m） | >25（3m） | N.A。 |
3 dB弯曲损耗半径（cm） | 4+/-1@750nm | 4+/-1@1064nm | 6+/-1@1550nm | 8+/-1@2µm | 11+/-1@3µm |
物理/材料参数 | |||||
光纤材料 | 空心 | ||||
芯径（µm） | 38 +/- 2 | 33 +/- 2 | 46 +/- 2 | 40 +/- 2 | 119 +/- 2 |
包层直径（µm） | 71 +/- 3 | 66 +/- 3 | 99 +/- 3 | 105 +/- 3 | 233 +/- 3 |
纤维直径（µm） | 242 +/- 5 | 160 +/- 5 | 239 +/- 5 | 230 +/- 5 | 404 +/- 5 |
涂层外径（µm） | 398 +/- 10 | 325 +/- 10 | 395 +/- 10 | 340 +/- 10 | 492 +/- 10 |
涂层类型 | 双涂层高指数丙烯酸酯 | ||||

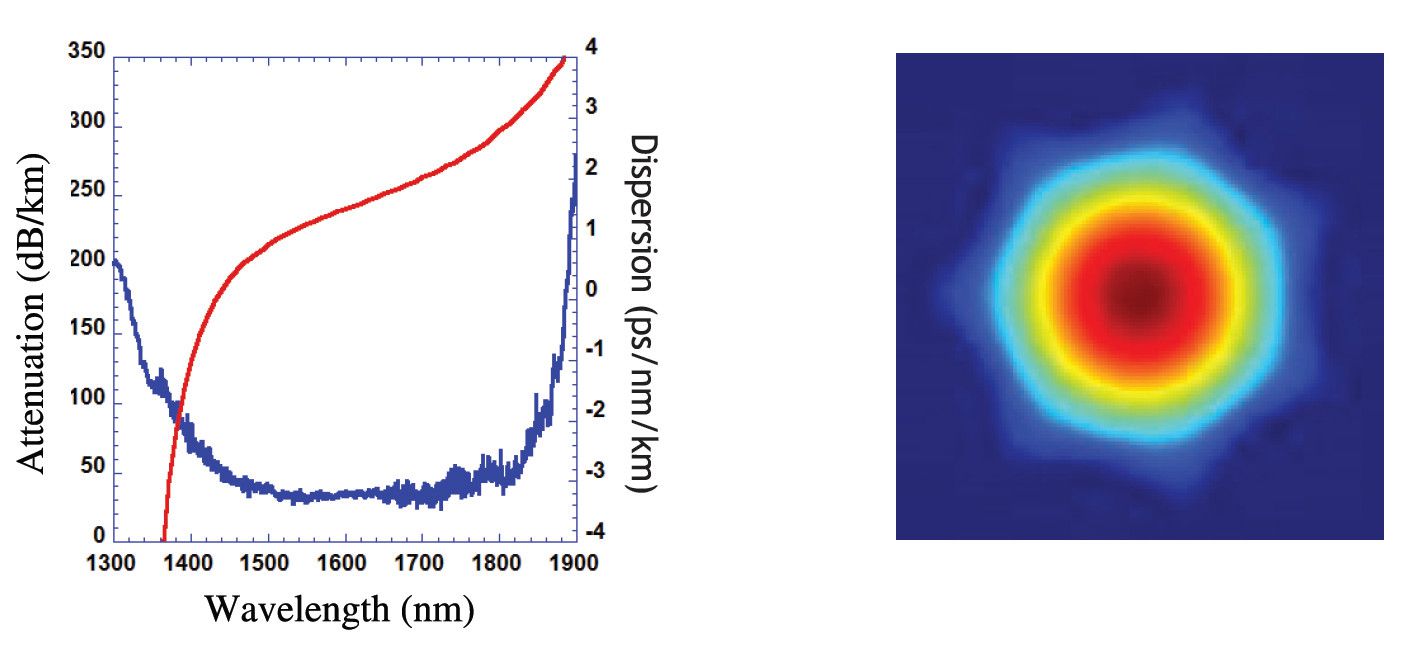

反谐振空芯光纤ARF典型衰减和色散：
