Thorlabs UFPBS056 宽带偏振分束镜
产品特点：
宽带设计波长范围：355 - 532 nm
消光比：
Tp：Ts> 5000：1（355 - 532 nm）
Tp：Ts> 100,000：1（390 - 460 nm）
能够承受的高功率：
脉冲：1.5 J/cm2（355 nm，5.2 ns，100 kHz，Ø217 微米，1000 脉冲）
脉冲：3.0 J/cm2（532纳米，5.2纳秒，100赫兹，Ø216微米，1000次脉冲）
群延迟色散低：|GDDp，s|<40 fs2
反射光束偏移: 63.8°

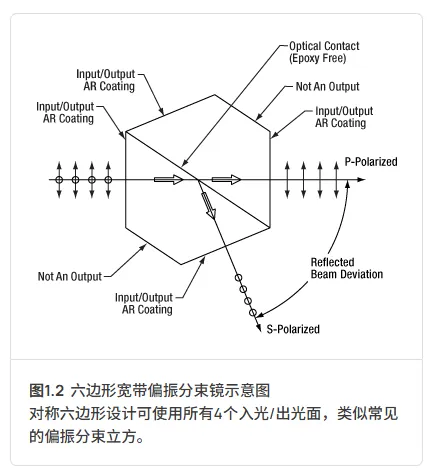

Thorlabs的高功率宽带偏振分束镜非常适用于钛宝石和掺镱（Yb）飞秒激光器以及其他宽带宽或可调谐激光源。这些分束镜用于355 - 532 nm、720 - 1080 nm或900 - 1300 nm。如图1.2所示，分束镜的入光/出光面都镀有增透膜，减少其对应波长内的反射。分束镜通过介质分束膜反射s偏振光，并透射p偏振光，从而分离入射激光的s分量和p分量。
分束镜接合面采用不含环氧树脂的光学接触键合(光胶)方法，可限度地减少吸收和散射损耗，实现高损伤阈值(见规格标签)。每个表面都抛光至高平整度，内表面的这种精密抛光便于实现光学接触。所以，Thorlabs生产的分束镜尺寸紧凑，热稳定性佳，透过率高且光束位移小。
Thorlabs提供多种安装选项，包括小型平台安装座和光学平台调整架。请注意，由于Thorlabs宽带偏振分束镜的几何形状独特，you些用于分束立方的小型安装座并不适合这些设计。安装时，应注意避免对偏振镜施加不必要的应力，否则会在偏振镜内部产生应力双折射，从而降低可达到的消光比。
| 表1.1 关键规格 | ||||
|---|---|---|---|---|
| 项目# | UFPBSxx6 | UFPBS10A | UFPBSxx3 | |
| 设计波长 | 355 - 532 nm | 720 - 1080 nm | 900 - 1300 nm | |
| 灭绝比a | Tp：Ts> 5000：1（355 - 532 nm） Tp：Ts> 100,000：1（390 - 460 nm） | Tp：Ts> 1000：1（720 - 1080 nm） Tp：Ts> 10000：1（730 - 1060 nm） Tp：Ts> 100,000：1（800 - 900 nm） | Tp：Ts> 1000：1（900 - 1300 nm） Tp：Ts> 10 000：1（900 - 1250 nm） Tp：Ts> 100,000：1（980 - 1080 nm） | |
| 反射光束偏移 | 63.8° ± 5角分 | 66.3° ± 5角分 | 67.5° ± 5 角分 | |
| 群延迟色散b | |GDDp，s|<40 fs2 | |GDDp，s|<40 fs2 | |GDDp，s|<30 fs2 |
消光比(ER)是指近wan美线偏入射光的透射率与最小透射率之比。
表示所有膜层的总GDD值。不包含熔融石英基底色散。
