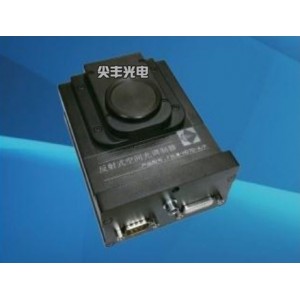

反射式空间光调制器

产品介绍：反射式液晶光阀是LCD与CMOS集成电路有机结合的反射型新型显示技术，反射式液晶光阀作为新型SLM具有高对比度，高光效、高分辨率、省电等诸多优势。因为反射式液晶光阀技术借硅基CMOS集成电路技术，在单晶硅片上CMOS阵列取代a-SiTFT-LCD中玻璃基板上a-SiTFT阵列，而且可以周边驱动电路集成一体，甚至可以集成信息处理系统。反射式的空间光调制器不仅可以对振幅进行调制，而且可以实现纯相位调节。

产品特点：

采用美国LCOS的液晶光阀
具有优良的反射波前特性（每一片液晶光阀都通过干涉仪进行严格的检验）
高光学效率（一般都能达到60%以上）
开口率高（一般都能达到90%以上）
高对比度（一般都能达到2000:1以上）
高衍射效率
灵活的系统配置
安静、低振动操作
全固态器件结构
即插即用简易安装
安全的低电压操作
有好的图形界面
全用户编程

系统配置表：

根据客户需要选定适合的LCOS液晶光阀
选择配套的驱动控制器
高性能PBS（可选配件）
连接组件：/1.5m串口电缆1.5m视频电缆
基于Windows XP/Windows 2000系统下控制软件
电源适配器：DC+4.5V~+5.5V/2A
空间光调制器使用说明书，控制软件的数据光盘

型号参数一：

型号	RSLM-HD70-A/P	RSLM-2K55-A/P	RSLM-4K70-A	RSLM-4K70-P
调制类型	振幅兼相位	振幅兼相位	振幅调制	纯相位
液晶类型	反射式	反射式	反射式	反射式
灰度等级	8位，256阶	8位，256阶	8位，256阶	8位，256阶
像素数	1920×1080	1920×1080	4096×2400	4096×2400
像元大小	8.0μm	6.4μm	3.74μm	3.74μm
有效像面尺寸	15.36mm×8.64mm	12.29mm×6.91mm	15.32mm×8.98mm	15.32mm×8.98mm
相位范围		2π 632mm		2π 632mm
对比度	＞2000:1	＞1000:1	＞1000:1	＞1000:1
填充因子	＞87%	＞93%	＞89%	＞89%
帧频	60Hz	60Hz 120Hz 240Hz 480Hz	60Hz 120Hz 240Hz 480Hz	60Hz 120Hz 240Hz 480Hz
使用温度	-5°C-55°C	-5°C-55°C	-5°C-55°C	-5°C-55°C
衍射效率	75% 550mm	75% 550mm	75% 550mm	75% 550mm
最大光强	2w/cm2	2w/cm2	2w/cm2	2w/cm2
光谱范围	420nm-1100nm	420nm-1100nm	420nm-1100nm	420nm-1100nm
数据接口	DVI	HDMI	HDMI	HDMI

型号参数二：

型号	RSLM-HD70-VIS	RSLM-HD70-NIR	RSLM-HD70-NIR2	RSLM-HD70-TELCO
调制类型	纯相位调制	纯相位调制	纯相位调制	纯相位调制
液晶类型	反射式	反射式	反射式	反射式
灰度等级	8位,256阶	8位,256阶	8位,256阶	8位,256阶
像素数	1920×1080	1920×1080	1920×1080	1920×1080
像元大小	8.0μm	8.0μm	8.0μm	8.0μm
有效像面尺寸	15.36mm×8.64mm	15.36mm×8.64mm	15.36mm×8.64mm	15.36mm×8.64mm
相位范围	2π	2π	405mm 7.7π	2π
			543mm 4.9π
			633mm 3.7π
			850mm 2.7π
			1064mm 2π
对比度				≥2000:1
填充因子	＞87%	87%	87%	90%
帧频	60Hz	60Hz	60Hz	60Hz
响应时间	25ms	30ms	30ms	40ms
衍射效率	60%	60%	60%	60%
最大光强	2W/cm2	2W/cm2	2W/cm2	2W/cm2
光谱范围	420nm-700nm	1000nm-1064nm	400nm-1100nm	1550nm
数据接口	DVI	DVI	DVI	DVI

空间光调制器详细参数请咨询上海尖丰光电技术有限公司！
