型号列表
Model | Wavelength Range | Sub Model | Resolution | Slit | Grating | Filter | Lens |
BIM-6704-01 | 200-900nm | S03L02F06G01 | ～1nm | 25μm | 600g/mm，400nm | F06 | L02 |
BIM-6704-02 | 200nm-1100nm | S03L02F06G13 | ～1.5nm | 25μm | 500g/mm，330nm | F06 | L02 |
BIM-6704-03 | 180nm-880nm | S03L02F06G17 | ～1nm | 25μm | 600g/mm，250nm | F06 | L02 |
*可定制其它波长范围与分辨率
*部分型号可加装柱透镜，以提升光谱仪的灵敏度
光栅选型参照
| 狭缝(µm) | 光栅(grooves/mm) | 波长范围宽度(nm) | 分辨率(nm) |
| 25 | 500 | 800 | ～1.5 |
| 600 | 700 | ～1 | |
| 1200 | 350 | ～0.5 | |
| 1800 | 233 | ～0.35 | |
| 50 | 500 | 800 | ～3 |
| 600 | 700 | ～2 | |
| 1200 | 350 | ～1 | |
| 1800 | 233 | ～0.7 | |
| 100 | 500 | 800 | ～6 |
| 600 | 700 | ～4 | |
| 1200 | 350 | ～2 | |
| 1800 | 233 | ～1.4 | |
| 200 | 500 | 800 | ～12 |
| 600 | 700 | ～8 | |
| 1200 | 350 | ～4 | |
| 1800 | 233 | ～2.8 |
备注：当用1800线光栅时，在长波方向的波长范围宽度可能达不到233nm
应用
紫外弱光谱测量
技术参数
型号 | BIM-6704 |
尺寸 | 165mm x 110mm x 38mm |
重量 | 0.7 Kg |
探测器波长范围 | 200nm - 1100nm |
波长范围宽度 | 700nm，350nm，233nm可选 |
光学分辨率 | 最优0.35nm |
光纤连接器 | SMA905 |
探测器 | 滨松S10420-01系列 面阵背照式CCD |
像元 | 2048×64个像元，像元尺寸14µm×14µm |
信噪比 | 800:1 |
线性度 | >99% |
杂散光 | ≤0.05% (600nm) |
A/D 分辨率 | 16 bit |
积分时间 | 1ms - 10s |
动态范围 | 50000：1（典型值） |
触发方式 | 软件触发，硬件触发，同步触发 |
功耗 | 5VDC ,500mA |
环境温度 （推荐温度） | 5℃ -35℃（推荐温度25℃） |
通讯接口 | USB2.0，RS232 |
操作系统 | Win XP, Win7,Win8, Win10 |
供电方式 | USB或5VDC |
典型测试数据

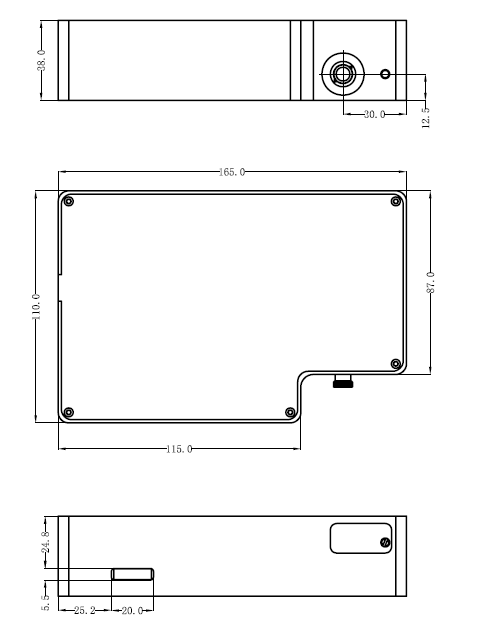

外形尺寸图
包装清单
光谱仪1台，USB数据线1根，U盘1个（含软件、使用手册），定标报告1份，手提箱1只。
推荐搭配
氘卤光源
石英光纤
软件下载
BSV光谱分析软件
