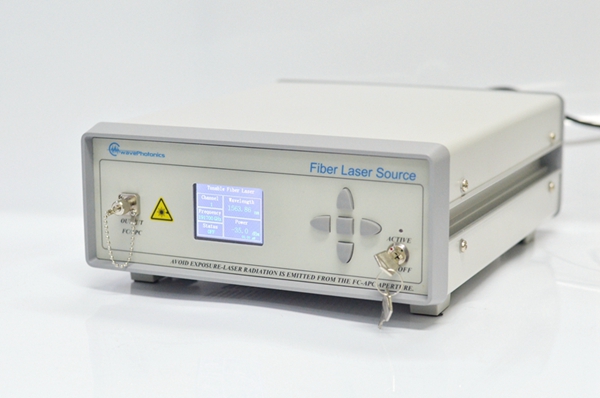

L波段波长可调谐光纤激光器
L-band Wavelength Tunable Fiber Laser
本光源波长调谐范围覆盖L波段，实现多达64个波长的连续激光输出(ITU-T标准波长，波长间隔100GHz)。集成了双FP腔调谐标准具和高增益芯片，
具有输出光功率高( 10mW )、线宽窄、波长精度高等特点。配置专用的驱动控制电路、高清晰彩色液晶屏，也可选配控制键盘和上位机软件，用户
可方便地对波长做精确调谐。可用于DWDM系统研发、光纤激光、光纤链路、光器件测试等领域。
特性
ü 多达64个波长
ü 功率稳定度高
ü 高边模抑制比
ü 优异的相对强度噪声
应用
ü DWDM系统
ü 光纤激光
ü 光纤链路
ü 光器件测试
参数指标
性能参数 | 单位 | 最小值 | 典型值 | 最大值 | 测试条件 |
光功率 | mW | - | 10 | - | - |
功率稳定性 | dB |
| 0.3 | 0.5 | 全波长范围 |
dB |
| 0.3 | 0.3 | 全温度范围 | |
通道序号 | - | C28 |
| L65 |
|
波长调谐范围 | nm | 1554.94 | - | 1607.46 | ITU标准 |
频率调谐范围 | THz | 192.8 |
| 186.5 |
|
波长精度 | GHz | -1.8 |
| +1.8 |
|
信道间隔 | GHz |
| 100 | - |
|
等效波长间隔 | nm |
| 0.8 |
|
|
波长通道数 |
|
| 64 |
|
|
通道切换时间 | ms | - | 10 | 15 | - |
光谱线宽 | MHz | - | 1 |
| FWHM |
边模抑制比 | dB |
| 50 | - | SMSR |
输出隔离度 | dB |
| 30 | - | - |
相对强度噪声(RIN) | dB/Hz | - | -110 |
| 10MHz-1GHz |
-145 | 1-10GHz | ||||
尾纤类型 |
|
| SMF-28e |
|
|
通信接口 |
|
| RS232-USB |
| 可选 |
光纤接口 |
|
| FC/APC |
|
|
外形尺寸 | mm | 260(W)×320(D)×120(H) |
| ||
工作温度范围 | °C | -20 |
| 65 |
|
电源电压 | V | - | AC 220 |
|
|

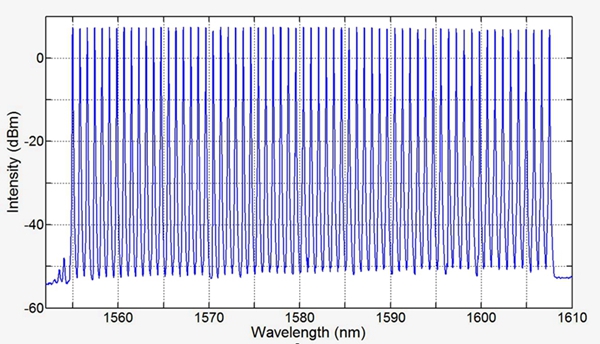

*注：上图仅展示波长调谐范围，并非64个波长可同时输出
订购信息
TFL | 波长范围 | 输出功率 | 尾纤套管直径 | 尾纤长度 | 连接头形式 | 封装形式 |
| L= L波段 | 10= 10mW 20= 20mW 100=100mW
| 9-0.9mm 2-2mm | 0=法兰 1 =1m | 0=None | M=模块 B=台式
|
例如 TFL- L - 10 - 9 - 1 - 1 - B
